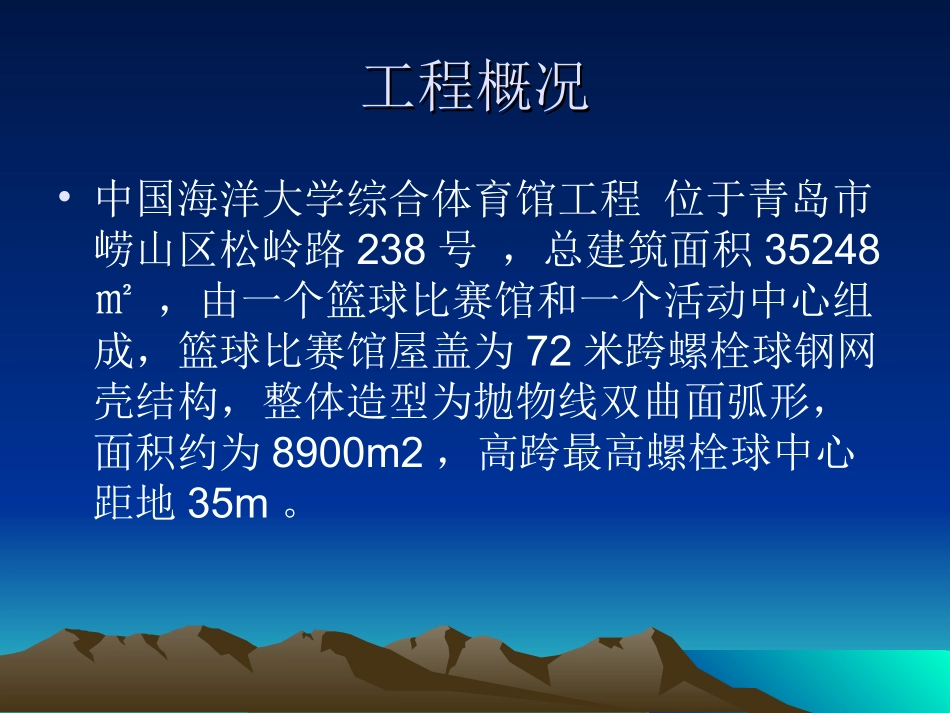

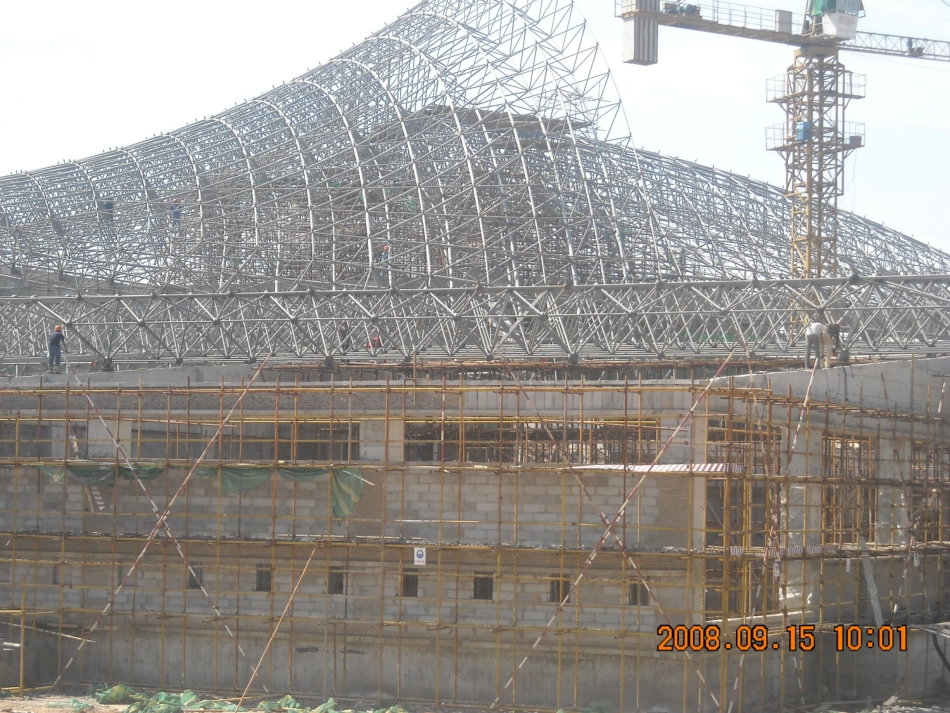

运用运用QCQC方法方法提高螺栓球钢网架施工质量提高螺栓球钢网架施工质量青岛一建六分QC小组2008年6月工程概况工程概况•中国海洋大学综合体育馆工程位于青岛市崂山区松岭路238号，总建筑面积35248㎡，由一个篮球比赛馆和一个活动中心组成，篮球比赛馆屋盖为72米跨螺栓球钢网壳结构，整体造型为抛物线双曲面弧形，面积约为8900m2，高跨最高螺栓球中心距地35m。•质量目标：本工程的质量目标是确保“青岛市优质结构”工程，争创“泰山杯”奖。二、小组简介二、小组简介•六分QC小组组建于2008年6月，注册编号：青一建1-01-六分-06，小组成员7人，人均接受QC教育45小时，小组以实地检查、分析原因、制定对策、对策实施、总结经验为主要活动方法，属现场“问题解决型”QC小组。小组成员概况表如下：小组名称六分QC小组注册号青一建1-01-六分-06注册时间2008年6月成立时间2008年6月小组类型自定目标值的现场型小组顾问邱培新小组人数7人小组组长史少鹏（31/本科/总工）序号姓名性别文化程度职务小组活动分工1史少鹏男本科总工组长，全面工作2郭衍磊男本科项目经理副组长制定措施3金虎男本科技术负责人具体实施4栾海峰男本科专职质检员质量检查5侯君杰男本科资料员数据收集整理分析6李宁男本科项目质量员质量检查7王利男专科施工员具体实施三、工艺流程螺栓球网架安装施工工艺流程如下：施工准备放线定位搭设拼装脚手架搁置可调支托、下弦球调整下弦球标高组装下弦杆组装中层弦杆及腹杆组装上弦、腹杆紧固校正支座焊接验收杆件、螺栓球、支座分拣选择课题质量要求钢结构网架安装质量达到优质结构要求质量问题钢结构安装施工技术含量高，在工程施工中，钢网架安装施工易发生的质量问题，是质量控制重点和难点。选题提高钢结构安装施工质量四、选择课题五、现状调查五、现状调查2008年6月22日至7月20日海大体育馆工程进行了钢网架低跨安装施工，小组对支座与预埋件连接、起步单元螺栓球标高、套筒紧固度等进行全面详细检查，合计检查300个点,其中合格点261个，合格率87%，对不合格点出现次数统计如下：序号主要质量问题出现次数累计次数比率累计比率1支座与预埋件连接不合格161641%41%2起步单元螺栓球标高不合格132933.3%74.3%3套筒紧固度不够83620.5%94.8%4杆件长度不合格1382.6%97.4%5套筒与高强度螺栓锈蚀1392.6%100%检查的五个项目不合格点所占比率的饼分图如下：4133.320.52.62.6支座与预埋件连接不合格41%螺栓球标高不合格33.3%套筒紧固度不合格20.5%杆件长度不合格2.6%套筒与高强度螺栓锈蚀2.6%作图者：郭衍磊日期：2008年7月21日结论：通过饼分图的分析后可以看出螺栓球钢网架的主要质量问题是1、支座与预埋件连接2、螺栓球标高3、套筒紧固度此三项累积率达到94.8%属于A类因素分析：经过以上分析如果解决以上三个问题即能将螺栓球钢网架安装施工质量合格率控制在95％左右。六、目标设定活动目标1、质量目标：确保螺栓球钢网架安装检验批质量合格率达到95％2、工艺目标：熟练掌握并建立一套简单高质的施工工艺，提高我公司在螺栓球钢网架施工中的技术能力。七、原因分析通过现场调查，小组进行了原因分析，并确定7月24日召开头脑风暴会议，我们向公司做了汇报，并请公司总工程师孙从磊、工程管理处处长赵海洲参加会议，7月21日发布了课题，以便参会人员提前查阅资料、进行调查、参观学习，进行发言准备。会议当中我们根据七项原则宣布了会议纪律，并准备了一些小纪念品用于激励与会人员，及时引发头脑风暴。通过这些措施，大家争先恐后发言，各抒己见，会议气氛极其热烈，对我们要讨论的题目作了充分的分析。头脑风暴会议后，我们根据会议记录，QC小组运用“5M1E”的方法对螺栓球钢网架安装验收合格率低进行原因分析，见因果图：人机物法环测螺栓球钢网架验收合格率低施工人员素质差技术交底不到位卷扬机吊运控制缺陷信号指挥控制不到位杆件制作尺寸偏差预埋件埋设不到位套筒紧固度不够节点有效支撑数量少临时加固不到位紧固套筒方法不到位施工作业面小不灵活未搭设操作平台施工作业面小不灵活测量仪器未校准测量方法不到位因果分析图制图：郭衍磊制图时间：2008年7月24日八、确定...
