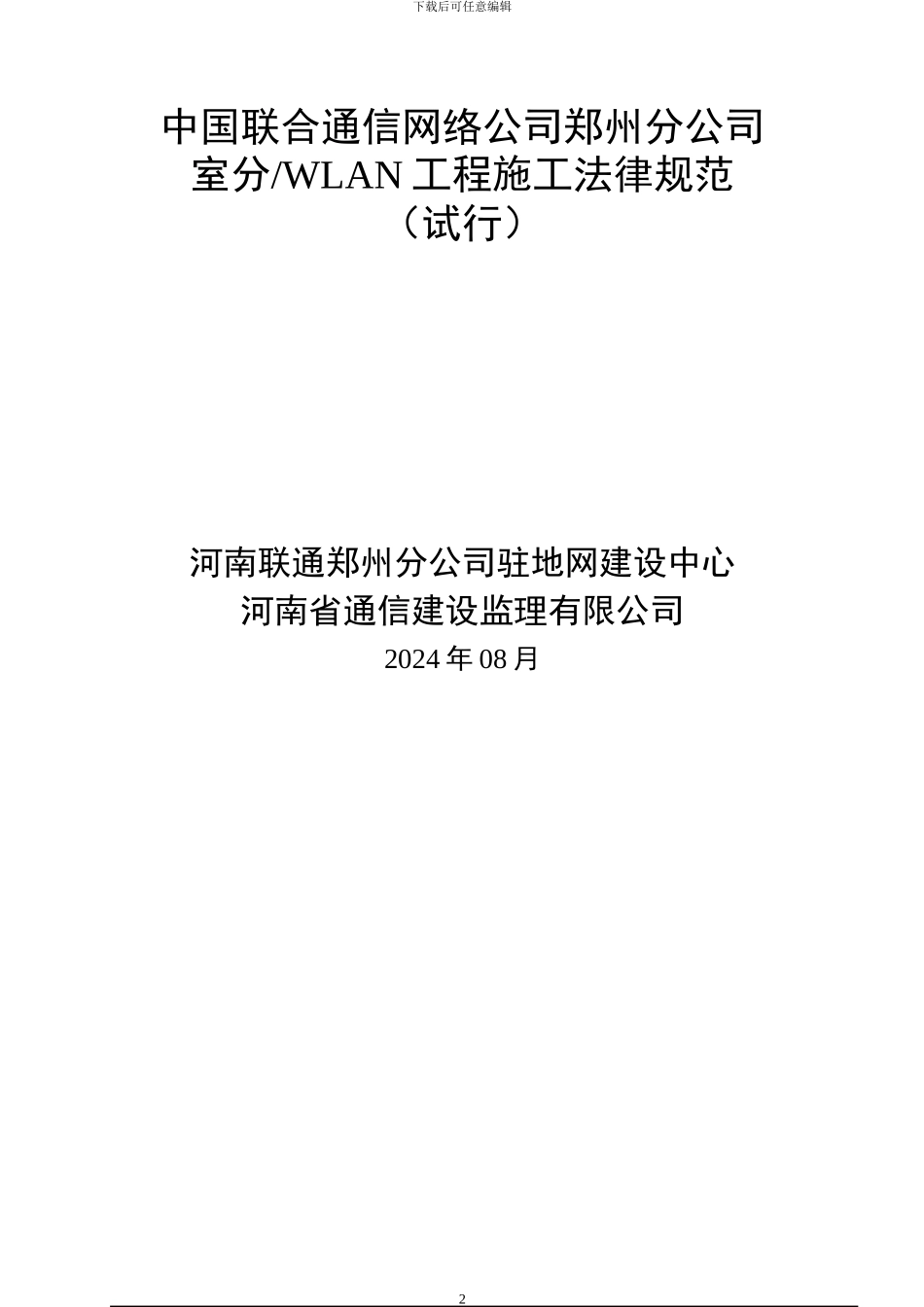

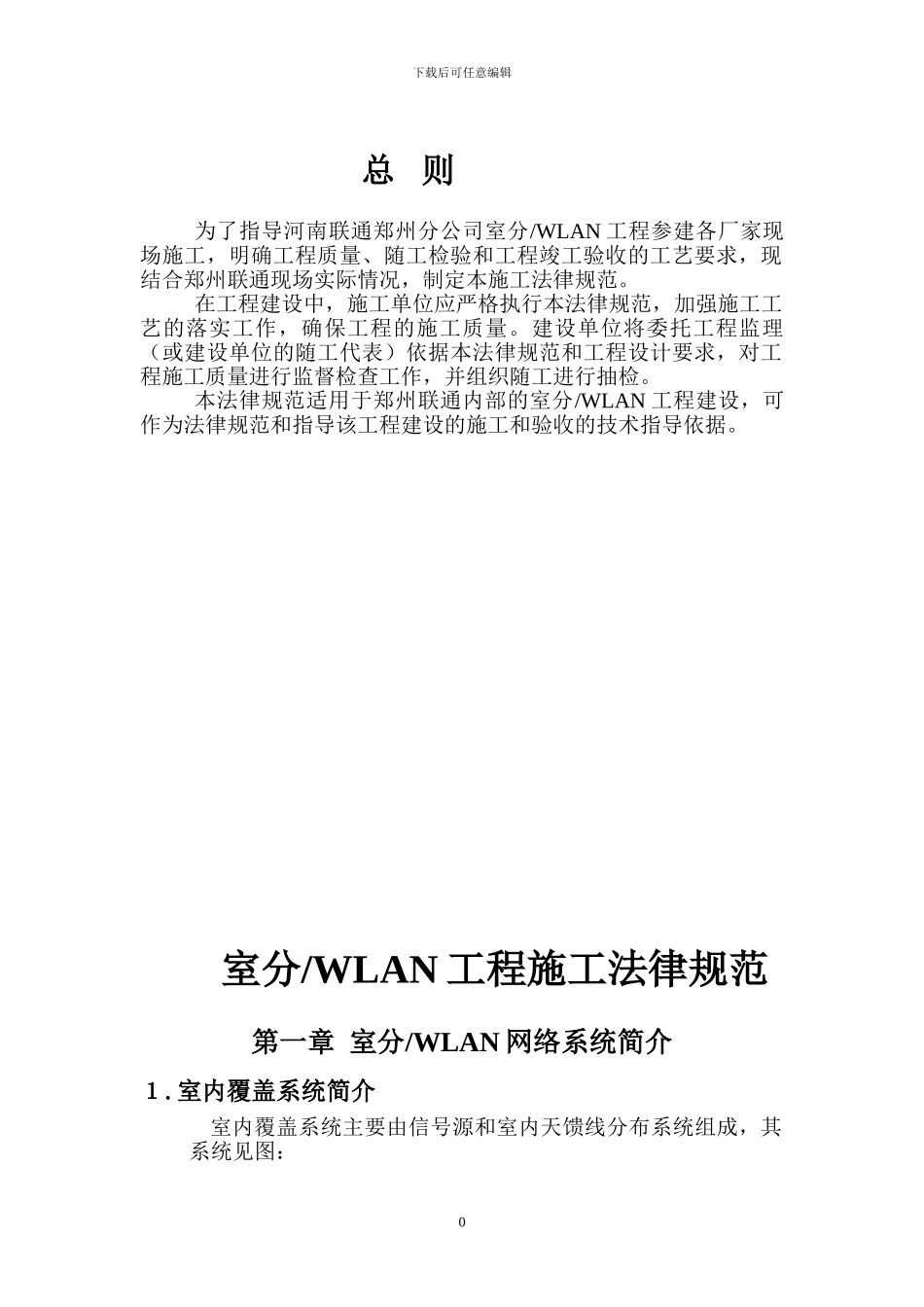

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】下载后可任意编辑中国联合通信网络公司郑州分公司室分/WLAN 工程施工法律规范（试行）河南联通郑州分公司驻地网建设中心河南省通信建设监理有限公司2024 年 08 月2下载后可任意编辑总 则为了指导河南联通郑州分公司室分/WLAN 工程参建各厂家现场施工，明确工程质量、随工检验和工程竣工验收的工艺要求，现结合郑州联通现场实际情况，制定本施工法律规范。在工程建设中，施工单位应严格执行本法律规范，加强施工工艺的落实工作，确保工程的施工质量。建设单位将委托工程监理（或建设单位的随工代表）依据本法律规范和工程设计要求，对工程施工质量进行监督检查工作，并组织随工进行抽检。本法律规范适用于郑州联通内部的室分/WLAN 工程建设，可作为法律规范和指导该工程建设的施工和验收的技术指导依据。 室分/WLAN 工程施工法律规范第一章 室分/WLAN 网络系统简介１.室内覆盖系统简介室内覆盖系统主要由信号源和室内天馈线分布系统组成，其系统见图：0下载后可任意编辑1)信号源主要分为两类：基站和直放站；2)室内天馈线分布系统由有源器件、无源器件、天线、缆线等组成。图 1：室内天馈线分布系统示意图注： 图中 S/C 表示：功分器、耦合器2. WLAN 系统简介 WLAN 系统主要由ＡＣＡＰ及天线、汇聚交换机、ＰＯＥ交换机和五类线等组成。wlan 网络结构如下图：图 2：WLAN 网络分布系统示意图1光主机光远端S/CS/CS/C天 线光纤城域网汇聚交换机（局机房）POE 交换机 1AP 1AP n天 线光缆BAC（局机房）热点汇聚交换机 1（以下网络为站点内）AC 1 （局机房或站点）AC n热点汇聚交换机 nPOE 交换机 n光缆网线光纤光缆光缆光缆光纤信号源S/C干放S/CS/CS/C天线下载后可任意编辑WLAN 网络施工流程如下：图 3：WLAN 网络施工流程示意图第二章 室分/WLAN 工程法律规范一、工程施工基本要求1、各集成商所选用的施工队伍和督导需通过相应的施工前培训和资质审核，并保证工程期间施工队伍人员的稳定性。集成商在开工前需将施工队资料、资质证明、组织架构和施工队联系人等文件书面呈报建设单位和监理单位审核。2、在施工过程中要严格根据设计方案进行施工；施工前应做好待安装设备在小区机房/弱电井/电梯操作间的布局设计规划，避开设备安装后出现线缆的迂回、交叉、扭曲、空中飞线现象。因设计原因或施工现场发...
