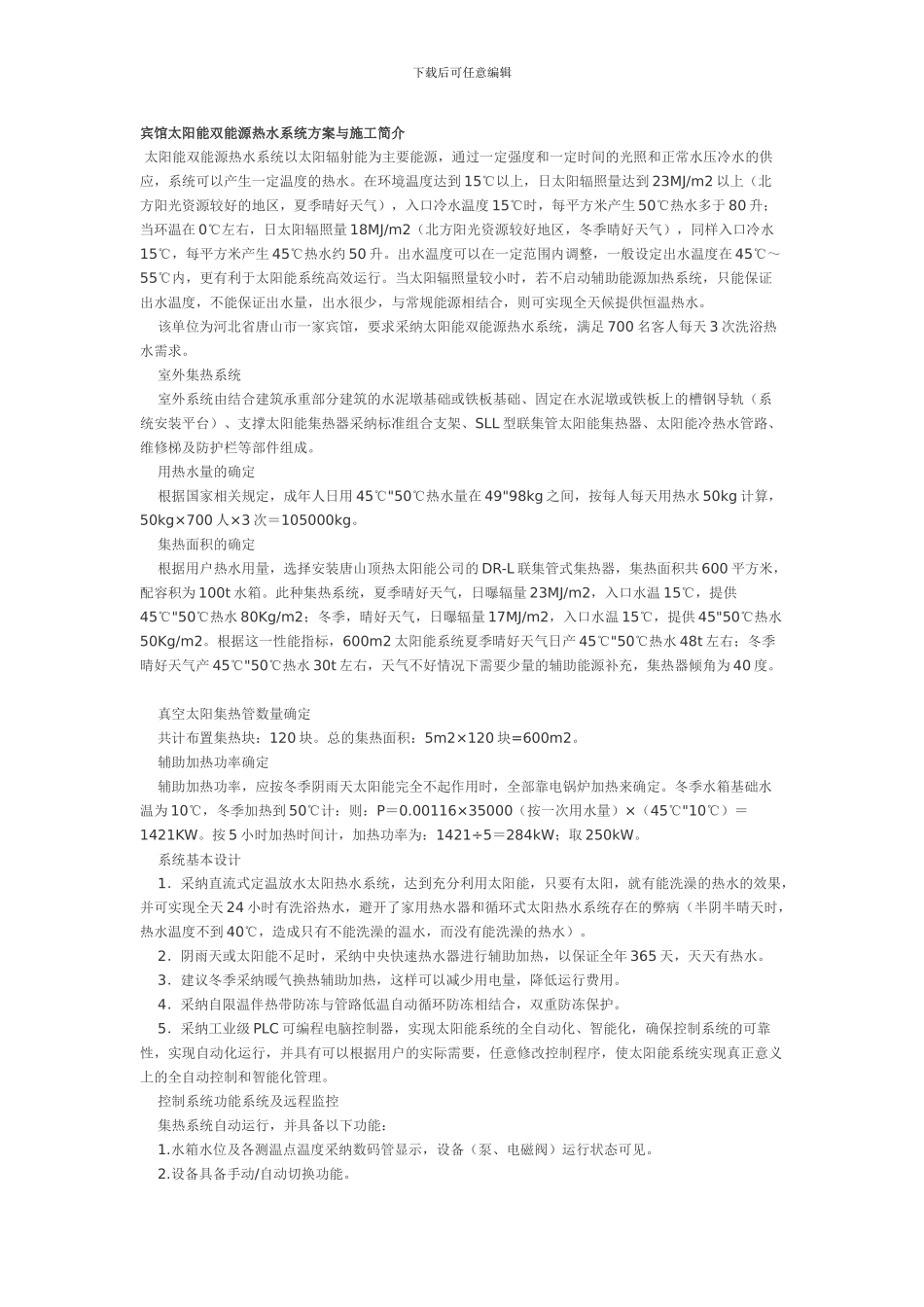

下载后可任意编辑宾馆太阳能双能源热水系统方案与施工简介 太阳能双能源热水系统以太阳辐射能为主要能源，通过一定强度和一定时间的光照和正常水压冷水的供应，系统可以产生一定温度的热水。在环境温度达到 15℃以上，日太阳辐照量达到 23MJ/m2 以上（北方阳光资源较好的地区，夏季晴好天气），入口冷水温度 15℃时，每平方米产生 50℃热水多于 80 升；当环温在 0℃左右，日太阳辐照量 18MJ/m2（北方阳光资源较好地区，冬季晴好天气），同样入口冷水15℃，每平方米产生 45℃热水约 50 升。出水温度可以在一定范围内调整，一般设定出水温度在 45℃～55℃内，更有利于太阳能系统高效运行。当太阳辐照量较小时，若不启动辅助能源加热系统，只能保证出水温度，不能保证出水量，出水很少，与常规能源相结合，则可实现全天候提供恒温热水。 该单位为河北省唐山市一家宾馆，要求采纳太阳能双能源热水系统，满足 700 名客人每天 3 次洗浴热水需求。 室外集热系统 室外系统由结合建筑承重部分建筑的水泥墩基础或铁板基础、固定在水泥墩或铁板上的槽钢导轨（系统安装平台）、支撑太阳能集热器采纳标准组合支架、SLL 型联集管太阳能集热器、太阳能冷热水管路、维修梯及防护栏等部件组成。 用热水量的确定 根据国家相关规定，成年人日用 45℃"50℃热水量在 49"98kg 之间，按每人每天用热水 50kg 计算，50kg×700 人×3 次＝105000kg。 集热面积的确定 根据用户热水用量，选择安装唐山顶热太阳能公司的 DR-L 联集管式集热器，集热面积共 600 平方米，配容积为 100t 水箱。此种集热系统，夏季晴好天气，日曝辐量 23MJ/m2，入口水温 15℃，提供45℃"50℃热水 80Kg/m2；冬季，晴好天气，日曝辐量 17MJ/m2，入口水温 15℃，提供 45"50℃热水50Kg/m2。根据这一性能指标，600m2 太阳能系统夏季晴好天气日产 45℃"50℃热水 48t 左右；冬季晴好天气产 45℃"50℃热水 30t 左右，天气不好情况下需要少量的辅助能源补充，集热器倾角为 40 度。 真空太阳集热管数量确定 共计布置集热块：120 块。总的集热面积：5m2×120 块=600m2。 辅助加热功率确定 辅助加热功率，应按冬季阴雨天太阳能完全不起作用时，全部靠电锅炉加热来确定。冬季水箱基础水温为 10℃，冬季加热到 50℃计：则：P＝0.00116×35000（按一次用水量）×（45℃"10℃）＝1421KW。按 5 小时加热时间计，加热功率为：1421÷5＝284kW；取 250kW...
