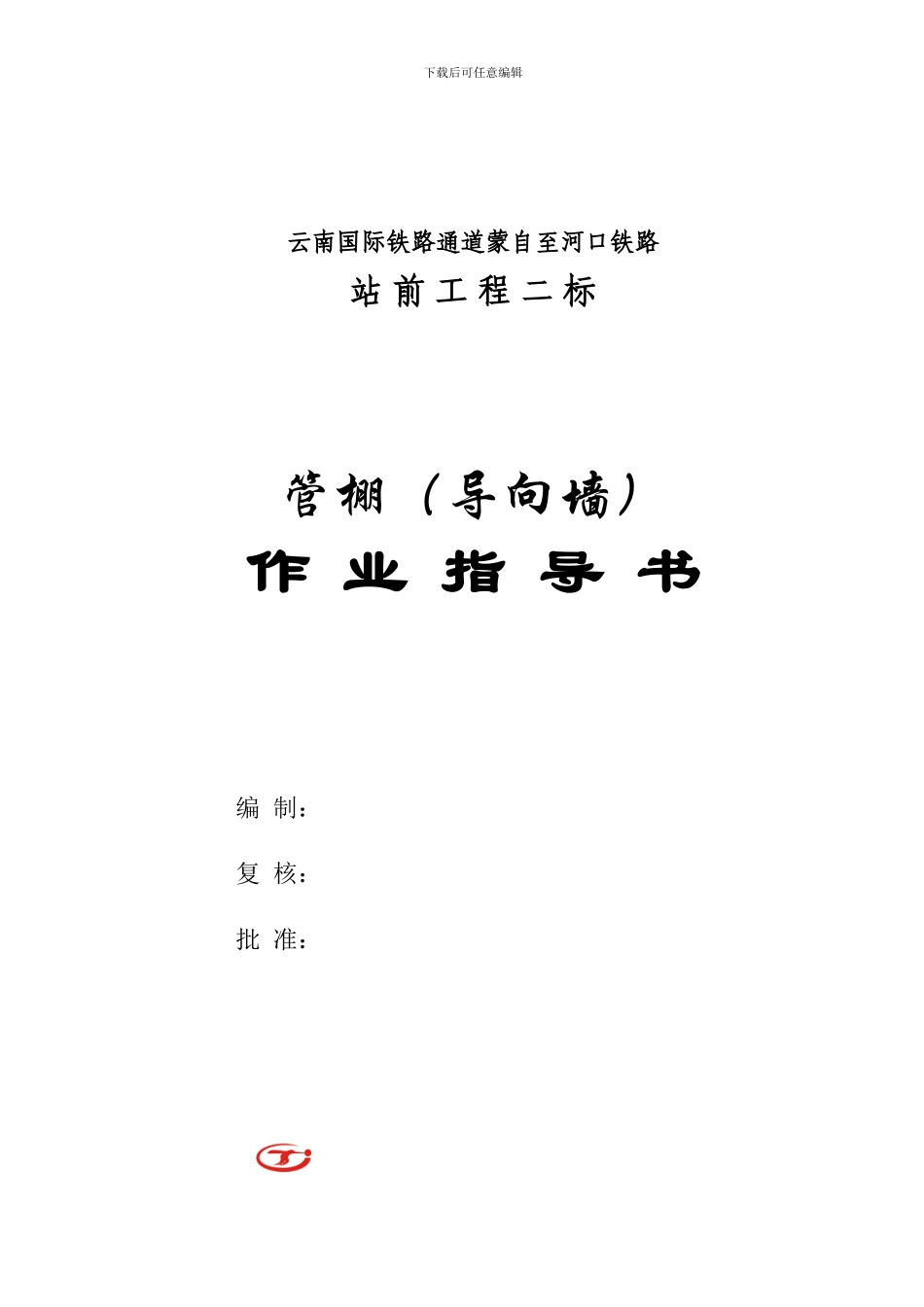

下载后可任意编辑云南国际铁路通道蒙自至河口铁路站 前 工 程 二 标管棚（导向墙）作 业 指 导 书 编 制：复 核：批 准：下载后可任意编辑 中铁五局（集团）有限公司 蒙河铁路二标第二项目部2024 年 6 月 3 日 管棚（导向墙）施工作业指导书1 、目的明确隧道管棚（导向墙）施工作业工艺流程、操作要点和相应的工艺标准，法律规范隧道工程的施工作业，充分发挥管棚在V级浅埋围岩段的超前预支护和注浆加固作用，保证隧道施工的安全和质量。2 、编制依据⑴《铁路隧道工程施工指南》（TZ214-2024）⑵《铁路隧道施工技术法律规范》TB10204-2024 J163-2024⑶《新建云南国际铁路通道蒙自至河口铁路施工图设计文件》3 、适用范围适用于中铁五局蒙河铁路二标第二项目部管段内正线隧道工程的施工。4、管棚设计管棚的主要作用为超前预支护，大管棚在隧道进洞前完成，中管棚一般在断面加大或围岩破裂处的洞身段设置;本管段主要有 φ108 大管棚、φ89 大管棚、φ60中管棚。管棚的导管一般采纳钢花管，外壁上钻设注浆孔，孔径一般为 10~16mm,孔纵向间距 15~20cm,常见梅花型布置，尾部留不小于 100cm 的不钻孔的止浆段，注浆压力为 0.6~1Mp（具体浆液配合比和注浆压力由现场实际确定），本管段设计未考虑设置钢筋笼。如 φ89 大管棚设计参数如下:1)导管规格：热扎无缝钢花管，外径 89mm,壁厚 5mm；孔口管：外径 127mm,壁厚 5mm;108 管棚机。2)管距:环向间距 40cm;3)倾角：外插角 1~3 度为宜，可根据实际情况调整；4）注浆材料：M20 水泥浆或水泥砂浆；5）设置范围：拱部 120 ~140 度范围；6）长度：20~40 米；5、施工工艺流程管棚钻机就位钻进 + 管棚体安装一节管棚体安装结束继续钻进安装至设计长度钻杆退回原位下一根管棚钻进安放钢筋笼（按设计可不设）注浆接长管棚开挖周边放样布孔钻进结束隧道开挖下载后可任意编辑管棚施工工艺流程图6、施工步骤和步骤1)、平台开挖：根据钻机高度确定台阶的开挖高度，钻机钻孔高度 1～2 米，导向墙砼厚度一般为 0.6~1 米，因此外拱顶至台阶高差为 2.5 米，由原地面自上而下挖台阶，仰坡面需竖直开挖，以便管棚导向墙施作。当挖至台阶底部时，形成管棚钻机施作平台。具体开挖断面如图 1-1 所示。开挖方法采纳挖机挖装、汽车运输的方式进行。管棚钻孔作业平台图 ( 尺寸 以 cm 计 ) 下载后可任意编辑2)、脚手架搭设：钻机平台尽量利用土平台作业，高度不够时...
