小区道排施工组织设计VIP免费

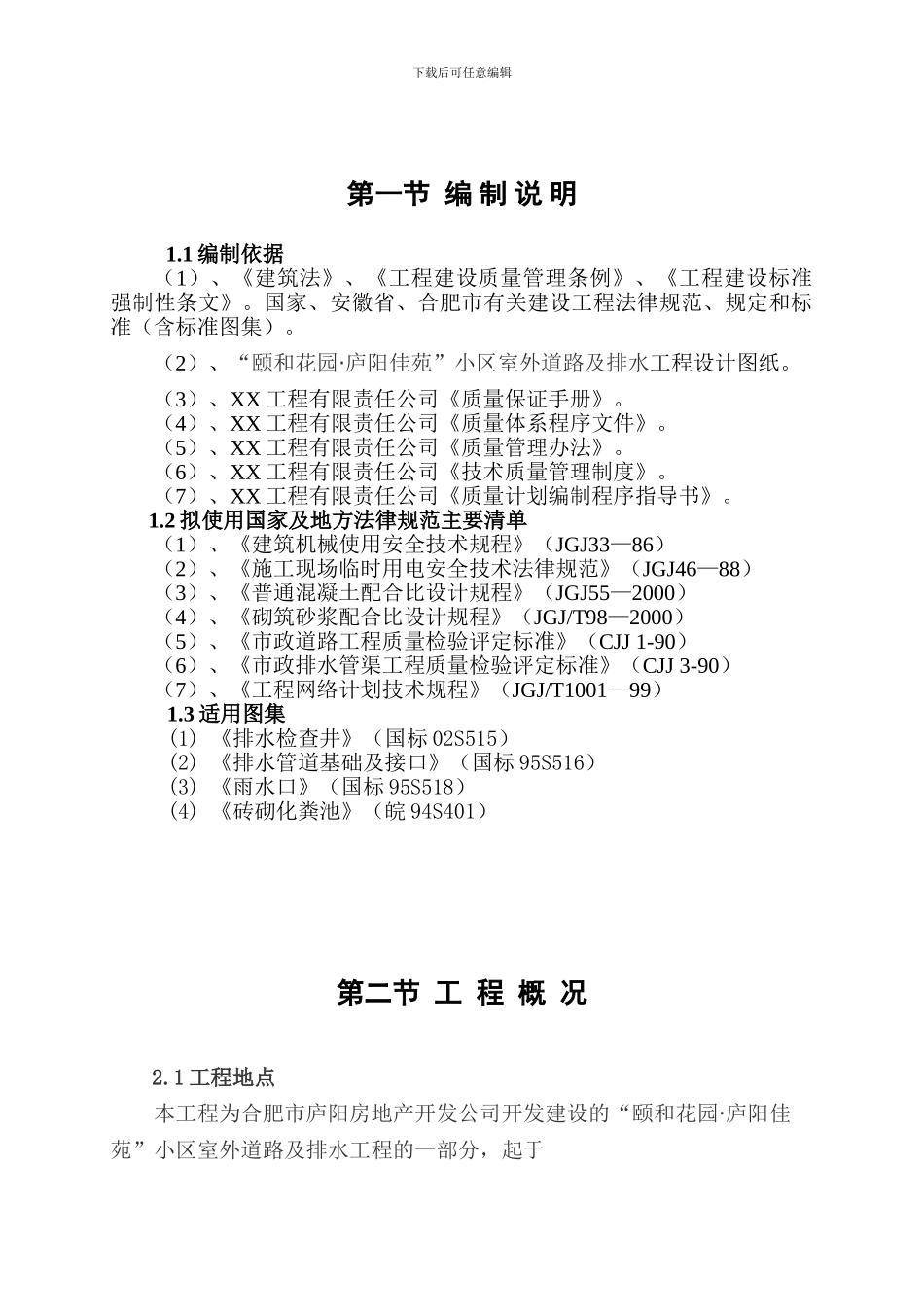

小区道排施工组织设计_第1页
1/46
小区道排施工组织设计_第2页
2/46
小区道排施工组织设计_第3页
3/46
下载后可任意编辑第一节 编 制 说 明1.1 编制依据(1)、《建筑法》、《工程建设质量管理条例》、《工程建设标准强制性条文》。国家、安徽省、合肥市有关建设工程法律规范、规定和标准(含标准图集)。(2)、“颐和花园·庐阳佳苑”小区室外道路及排水工程设计图纸。(3)、XX 工程有限责任公司《质量保证手册》。(4)、XX 工程有限责任公司《质量体系程序文件》。(5)、XX 工程有限责任公司《质量管理办法》。(6)、XX 工程有限责任公司《技术质量管理制度》。(7)、XX 工程有限责任公司《质量计划编制程序指导书》。 1.2 拟使用国家及地方法律规范主要清单(1)、《建筑机械使用安全技术规程》(JGJ33—86)(2)、《施工现场临时用电安全技术法律规范》(JGJ46—88)(3)、《普通混凝土配合比设计规程》(JGJ55—2000)(4)、《砌筑砂浆配合比设计规程》(JGJ/T98—2000)(5)、《市政道路工程质量检验评定标准》(CJJ 1-90)(6)、《市政排水管渠工程质量检验评定标准》(CJJ 3-90)(7)、《工程网络计划技术规程》(JGJ/T1001—99)1.3 适用图集(1) 《排水检查井》(国标 02S515)(2) 《排水管道基础及接口》(国标 95S516)(3) 《雨水口》(国标 95S518)(4) 《砖砌化粪池》(皖 94S401)第二节 工 程 概 况2.1 工程地点本工程为合肥市庐阳房地产开发公司开发建设的“颐和花园·庐阳佳苑”小区室外道路及排水工程的一部分,起于下载后可任意编辑(X=3526413.568,Y=22024.991)转盘处胀缝,向西至会馆,折而向北,终于(X=3526635.855,Y=21787.052)处胀缝,全长约380m。2.2 设计标准道路宽度为 6m,从下到上的做法分别为:素土压实(重型压实度≥90%)→30cm 厚石灰、粉煤灰、碎石(1:5:4)基层(7d 的抗压强度≥0.5MPa,重型压实度≥90%)→20cm 厚 C30 水泥砼面层(其 28d 龄期的设计抗折强度≥4.5MPa)。道路侧石为 C30 砼预制,两节侧石间用 1:3 水泥砂浆挤缝后勾缝,缝宽 0.5m。挡土墙采纳 Mu30 块石,M7.5 水泥砂浆砌筑。用于外表面的石要平整。外表面用 1:3 的水泥砂浆勾凸缝,墙背用 1:3 水泥砂浆将表面的缝隙及凹缝抹平。挡土墙须待砂浆强度达到 70%以上时,方可回填墙背填料。本工程的排水系统为雨、污分流。雨水管采纳 φ300、400、500 钢筋砼管,水泥砂浆接口,C10 砼 120°管道基础。污水管均采纳 φ300 钢筋砼管,钢丝网水泥砂浆接口,C10 砼 120°管道...
