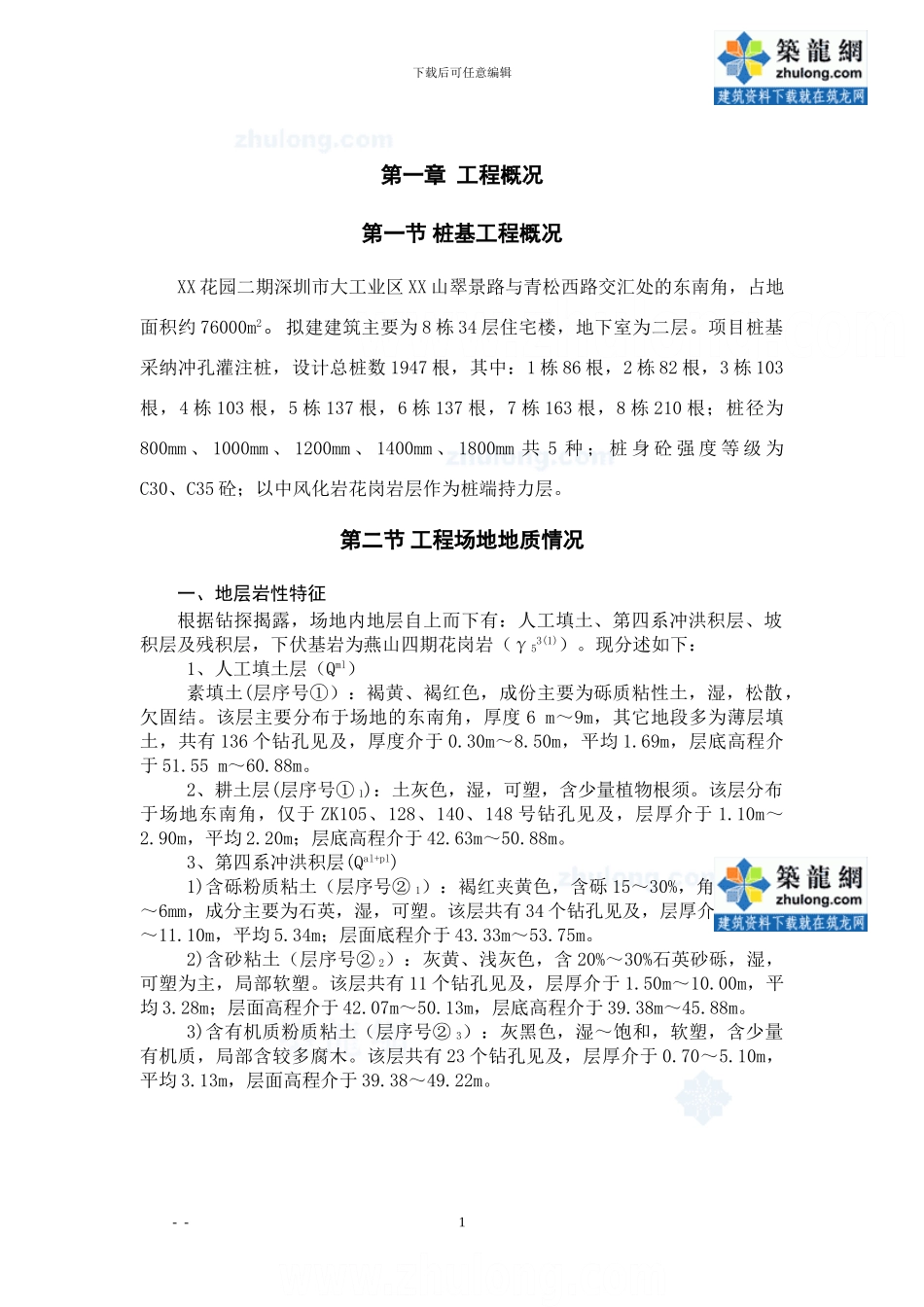

下载后可任意编辑第一章 工程概况第一节 桩基工程概况XX 花园二期深圳市大工业区 XX 山翠景路与青松西路交汇处的东南角，占地面积约 76000m2。拟建建筑主要为 8 栋 34 层住宅楼，地下室为二层。项目桩基采纳冲孔灌注桩，设计总桩数 1947 根，其中：1 栋 86 根，2 栋 82 根，3 栋 103根，4 栋 103 根，5 栋 137 根，6 栋 137 根，7 栋 163 根，8 栋 210 根；桩径为800mm 、 1000mm 、 1200mm 、 1400mm 、 1800mm 共 5 种 ； 桩 身 砼 强 度 等 级 为C30、C35 砼；以中风化岩花岗岩层作为桩端持力层。第二节 工程场地地质情况一、地层岩性特征根据钻探揭露，场地内地层自上而下有：人工填土、第四系冲洪积层、坡积层及残积层，下伏基岩为燕山四期花岗岩（γ53(1)）。现分述如下：1、人工填土层（Qml）素填土(层序号①）：褐黄、褐红色，成份主要为砾质粘性土，湿，松散，欠固结。该层主要分布于场地的东南角，厚度 6 m～9m，其它地段多为薄层填土，共有 136 个钻孔见及，厚度介于 0.30m～8.50m，平均 1.69m，层底高程介于 51.55 m～60.88m。2、耕土层(层序号① 1)：土灰色，湿，可塑，含少量植物根须。该层分布于场地东南角，仅于 ZK105、128、140、148 号钻孔见及，层厚介于 1.10m～2.90m，平均 2.20m；层底高程介于 42.63m～50.88m。3、第四系冲洪积层(Qal+pl)1)含砾粉质粘土（层序号② 1）：褐红夹黄色，含砾 15～30%，角砾直径 2～6mm，成分主要为石英，湿，可塑。该层共有 34 个钻孔见及，层厚介于 1.50m～11.10m，平均 5.34m；层面底程介于 43.33m～53.75m。2)含砂粘土（层序号② 2）：灰黄、浅灰色，含 20%～30%石英砂砾，湿，可塑为主，局部软塑。该层共有 11 个钻孔见及，层厚介于 1.50m～10.00m，平均 3.28m；层面高程介于 42.07m～50.13m，层底高程介于 39.38m～45.88m。3)含有机质粉质粘土（层序号② 3）：灰黑色，湿～饱和，软塑，含少量有机质，局部含较多腐木。该层共有 23 个钻孔见及，层厚介于 0.70～5.10m，平均 3.13m，层面高程介于 39.38～49.22m。- -1下载后可任意编辑第二章 编制依据第一节 依据概述一、深圳机械院建筑设计有限公司设计的桩基施工图纸。二、深圳市岩土综合勘察设计有限公司提供的《岩土工程详细勘察报告》。三、该工程现场实际情况；四、业主提供的施工现场条件及对工程提出的要求；第二节 满足施工法律...
