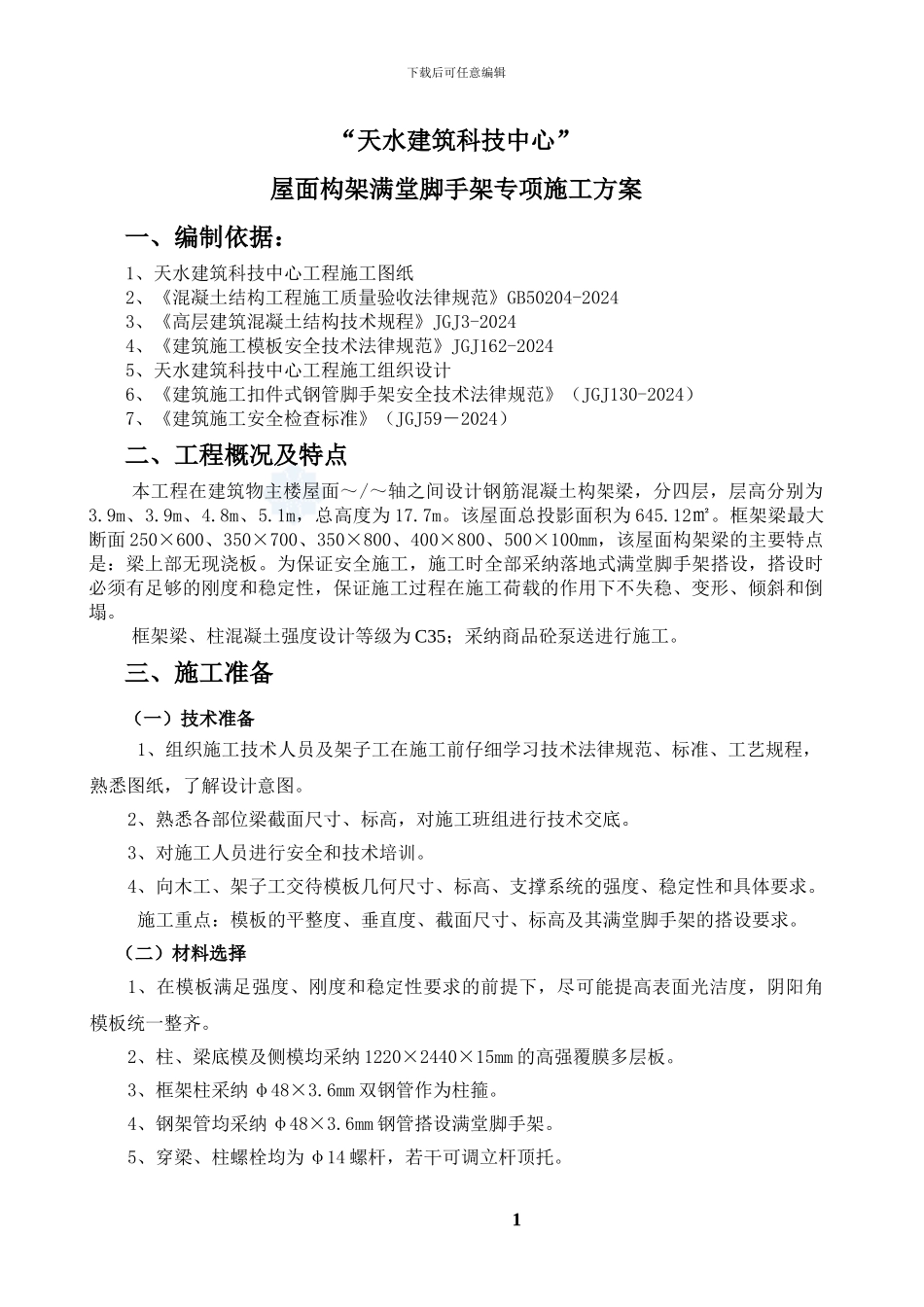

下载后可任意编辑“天水建筑科技中心”屋面构架满堂脚手架专项施工方案一、编制依据：1、天水建筑科技中心工程施工图纸2、《混凝土结构工程施工质量验收法律规范》GB50204-20243、《高层建筑混凝土结构技术规程》JGJ3-20244、《建筑施工模板安全技术法律规范》JGJ162-20245、天水建筑科技中心工程施工组织设计6、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）7、《建筑施工安全检查标准》（JGJ59－2024）二、工程概况及特点本工程在建筑物主楼屋面～/～轴之间设计钢筋混凝土构架梁，分四层，层高分别为3.9m、3.9m、4.8m、5.1m，总高度为 17.7m。该屋面总投影面积为 645.12㎡。框架梁最大断面 250×600、350×700、350×800、400×800、500×100mm，该屋面构架梁的主要特点是：梁上部无现浇板。为保证安全施工，施工时全部采纳落地式满堂脚手架搭设，搭设时必须有足够的刚度和稳定性，保证施工过程在施工荷载的作用下不失稳、变形、倾斜和倒塌。框架梁、柱混凝土强度设计等级为 C35；采纳商品砼泵送进行施工。三、施工准备（一）技术准备1、组织施工技术人员及架子工在施工前仔细学习技术法律规范、标准、工艺规程，熟悉图纸，了解设计意图。2、熟悉各部位梁截面尺寸、标高，对施工班组进行技术交底。3、对施工人员进行安全和技术培训。4、向木工、架子工交待模板几何尺寸、标高、支撑系统的强度、稳定性和具体要求。施工重点：模板的平整度、垂直度、截面尺寸、标高及其满堂脚手架的搭设要求。（二）材料选择1、在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。2、柱、梁底模及侧模均采纳 1220×2440×15mm 的高强覆膜多层板。3、框架柱采纳 φ48×3.6mm 双钢管作为柱箍。4、钢架管均采纳 φ48×3.6mm 钢管搭设满堂脚手架。5、穿梁、柱螺栓均为 φ14 螺杆，若干可调立杆顶托。1下载后可任意编辑四、满堂支撑系统搭设方案1、为了能保证模板、钢筋、混凝土分项工程的施工安全，确保支撑系统的整体稳定性，在该区域屋面构架全部按满堂脚手架进行搭设，单独编制专项施工方案。2、满堂脚手架支撑系统参数：根据屋面构架特点，在～/～轴范围内全部采纳扣件式钢管支撑系统搭设，平面尺寸为 33.6×19.2m。所有立杆间距均为 800～1000mm，纵横向水平杆步距为 1500mm，距地 200mm 设纵横向扫地杆，沿横向共设五道剪刀撑,在纵向沿、轴分别设两道剪刀撑。由底至顶设置连续竖向剪刀撑。...
