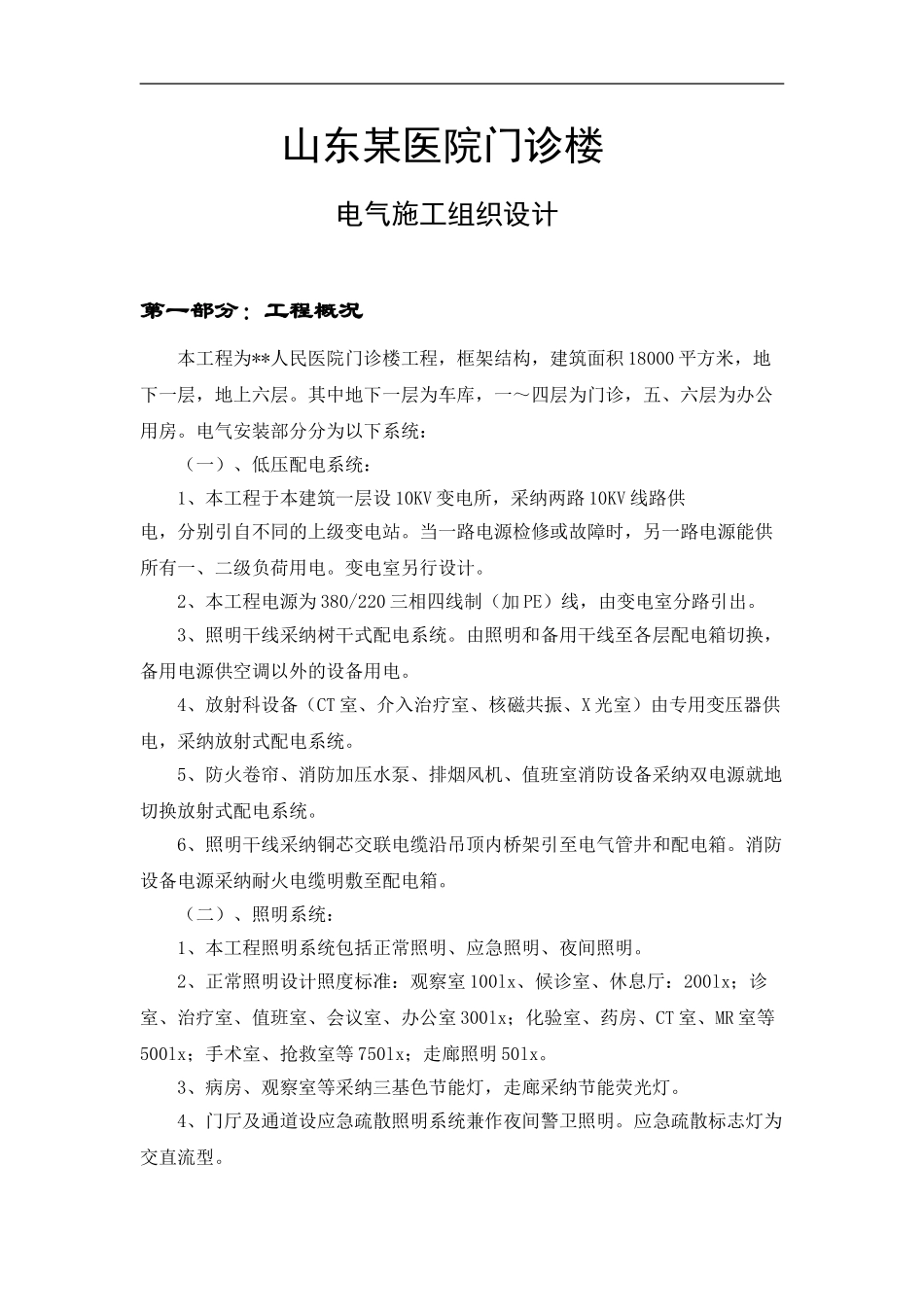

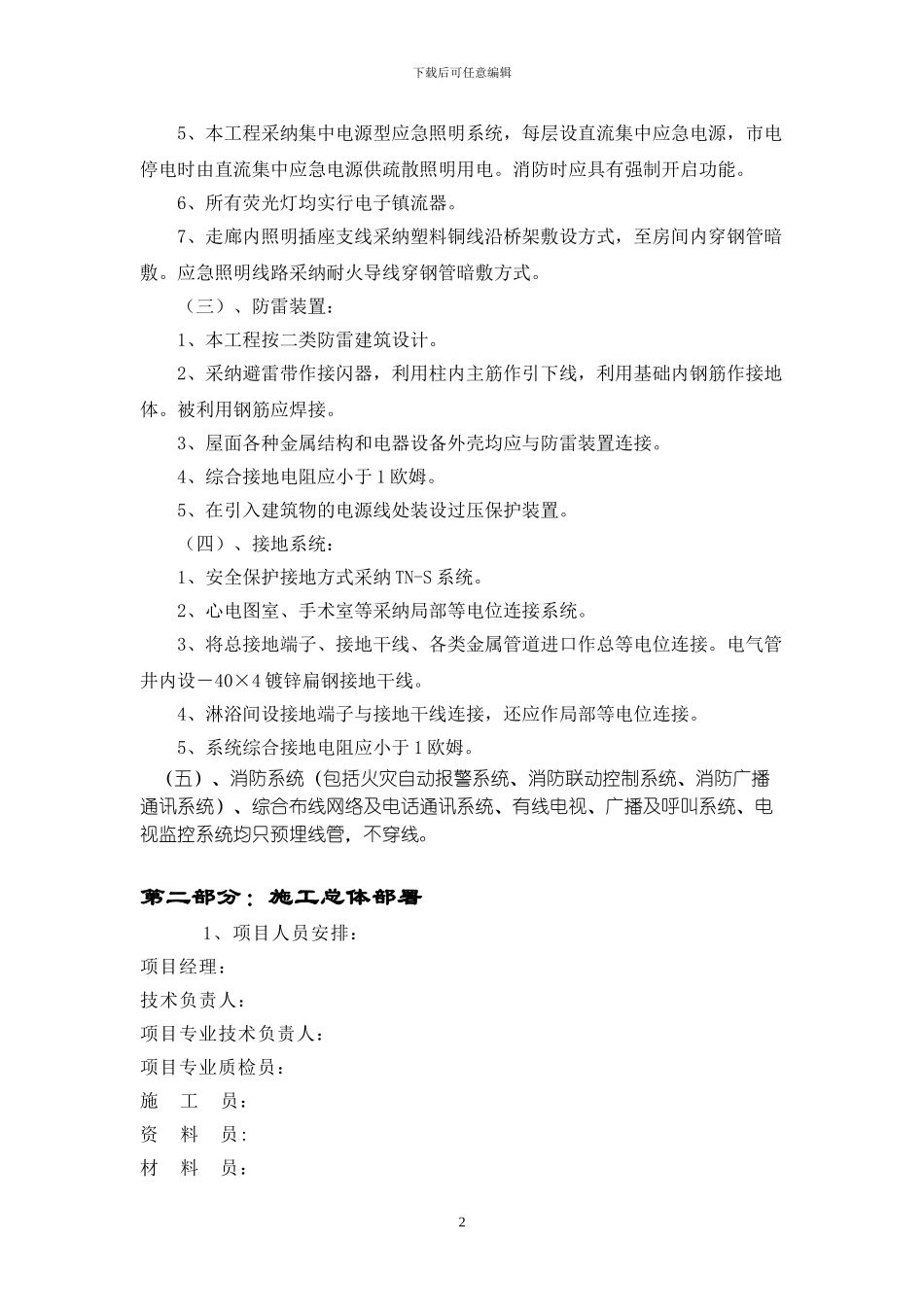

山东某医院门诊楼电气施工组织设计第一部分：工程概况本工程为**人民医院门诊楼工程，框架结构，建筑面积 18000 平方米，地下一层，地上六层。其中地下一层为车库，一～四层为门诊，五、六层为办公用房。电气安装部分分为以下系统：（一）、低压配电系统：1、本工程于本建筑一层设 10KV 变电所，采纳两路 10KV 线路供电，分别引自不同的上级变电站。当一路电源检修或故障时，另一路电源能供所有一、二级负荷用电。变电室另行设计。2、本工程电源为 380/220 三相四线制（加 PE）线，由变电室分路引出。3、照明干线采纳树干式配电系统。由照明和备用干线至各层配电箱切换，备用电源供空调以外的设备用电。4、放射科设备（CT 室、介入治疗室、核磁共振、X 光室）由专用变压器供电，采纳放射式配电系统。5、防火卷帘、消防加压水泵、排烟风机、值班室消防设备采纳双电源就地切换放射式配电系统。6、照明干线采纳铜芯交联电缆沿吊顶内桥架引至电气管井和配电箱。消防设备电源采纳耐火电缆明敷至配电箱。（二）、照明系统：1、本工程照明系统包括正常照明、应急照明、夜间照明。2、正常照明设计照度标准：观察室 100lx、候诊室、休息厅：200lx；诊室、治疗室、值班室、会议室、办公室 300lx；化验室、药房、CT 室、MR 室等500lx；手术室、抢救室等 750lx；走廊照明 50lx。3、病房、观察室等采纳三基色节能灯，走廊采纳节能荧光灯。4、门厅及通道设应急疏散照明系统兼作夜间警卫照明。应急疏散标志灯为交直流型。下载后可任意编辑5、本工程采纳集中电源型应急照明系统，每层设直流集中应急电源，市电停电时由直流集中应急电源供疏散照明用电。消防时应具有强制开启功能。6、所有荧光灯均实行电子镇流器。7、走廊内照明插座支线采纳塑料铜线沿桥架敷设方式，至房间内穿钢管暗敷。应急照明线路采纳耐火导线穿钢管暗敷方式。（三）、防雷装置：1、本工程按二类防雷建筑设计。2、采纳避雷带作接闪器，利用柱内主筋作引下线，利用基础内钢筋作接地体。被利用钢筋应焊接。3、屋面各种金属结构和电器设备外壳均应与防雷装置连接。4、综合接地电阻应小于 1 欧姆。5、在引入建筑物的电源线处装设过压保护装置。（四）、接地系统：1、安全保护接地方式采纳 TN-S 系统。2、心电图室、手术室等采纳局部等电位连接系统。3、将总接地端子、接地干线、各类金属管道进口作总等电位连接。电气管井内设－40×4 镀锌扁钢接地干线。4、淋浴间设接地端子...
