崇明新城规划展示馆脚手架施工方案VIP免费

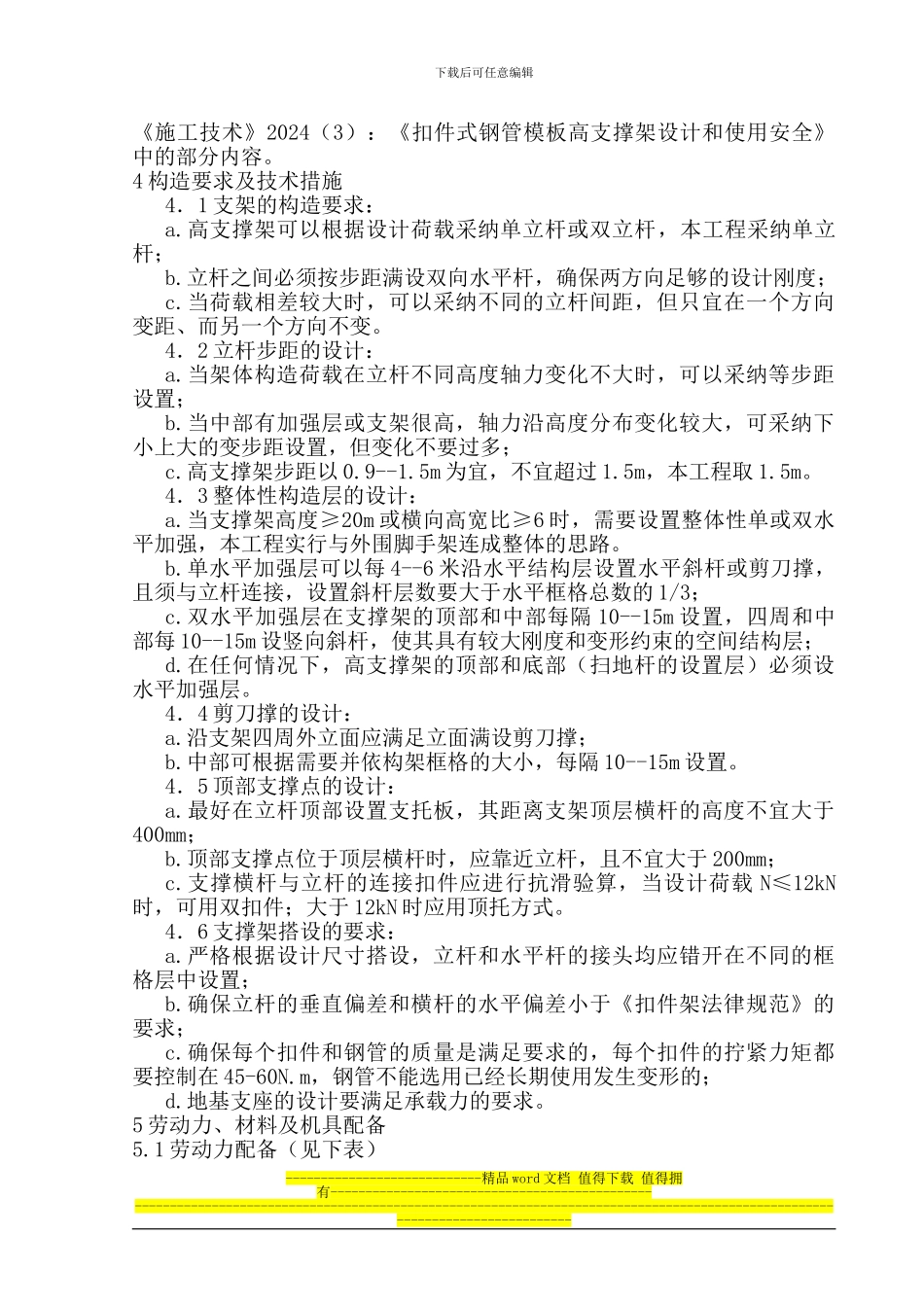

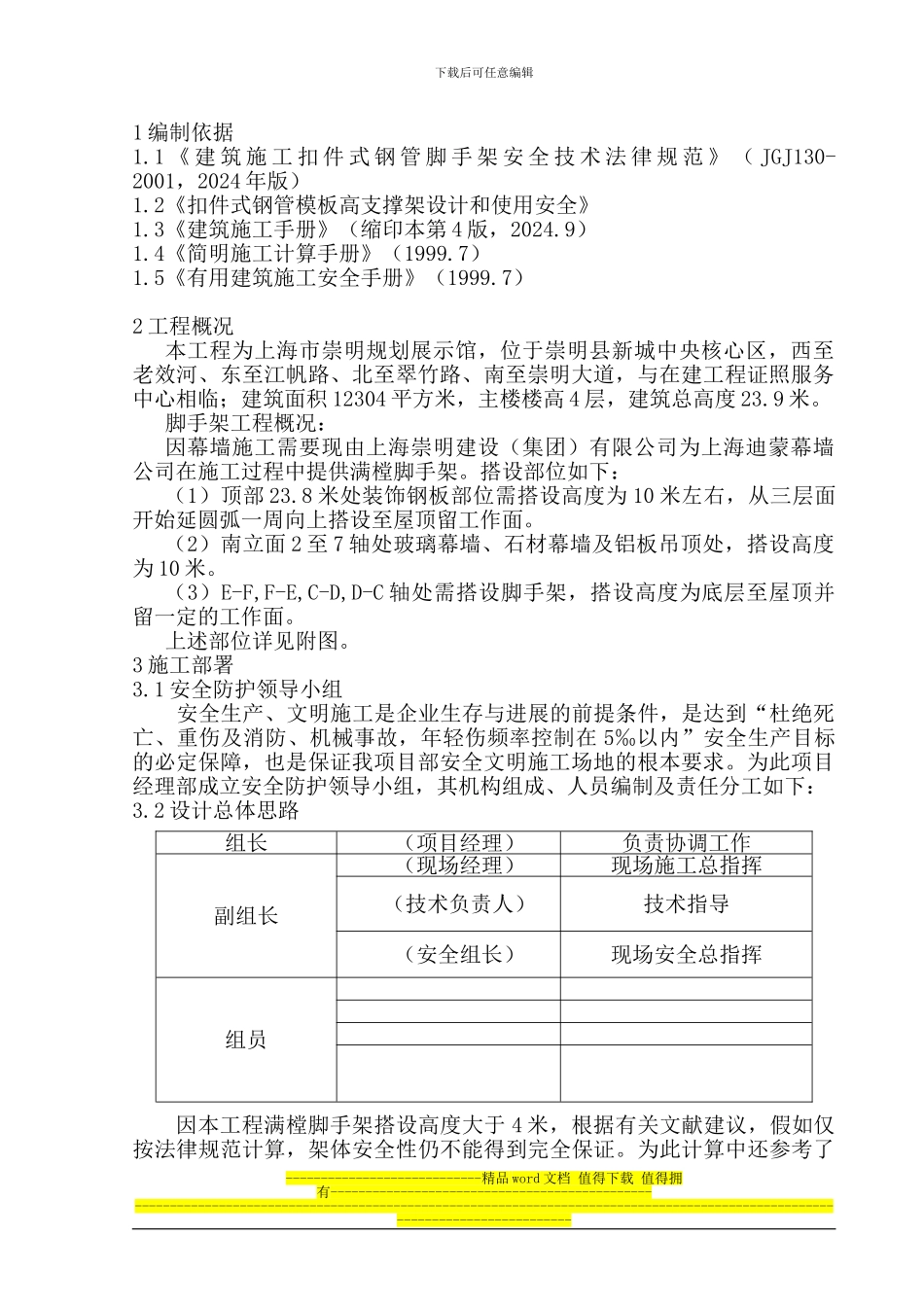

下载后可任意编辑1 编制依据1.1 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规 范 》 （ JGJ130-2001，2024 年版）1.2《扣件式钢管模板高支撑架设计和使用安全》1.3《建筑施工手册》（缩印本第 4 版，2024.9）1.4《简明施工计算手册》（1999.7）1.5《有用建筑施工安全手册》（1999.7）2 工程概况本工程为上海市崇明规划展示馆，位于崇明县新城中央核心区，西至老效河、东至江帆路、北至翠竹路、南至崇明大道，与在建工程证照服务中心相临；建筑面积 12304 平方米，主楼楼高 4 层，建筑总高度 23.9 米。脚手架工程概况：因幕墙施工需要现由上海崇明建设（集团）有限公司为上海迪蒙幕墙公司在施工过程中提供满樘脚手架。搭设部位如下：（1）顶部 23.8 米处装饰钢板部位需搭设高度为 10 米左右，从三层面开始延圆弧一周向上搭设至屋顶留工作面。（2）南立面 2 至 7 轴处玻璃幕墙、石材幕墙及铝板吊顶处，搭设高度为 10 米。（3）E-F,F-E,C-D,D-C 轴处需搭设脚手架，搭设高度为底层至屋顶并留一定的工作面。上述部位详见附图。3 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与进展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在 5‰以内”安全生产目标的必定保障，也是保证我项目部安全文明施工场地的根本要求。为此项目经理部成立安全防护领导小组，其机构组成、人员编制及责任分工如下：3.2 设计总体思路因本工程满樘脚手架搭设高度大于 4 米，根据有关文献建议，假如仅按法律规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------组长 （项目经理）负责协调工作副组长 （现场经理）现场施工总指挥 （技术负责人）技术指导 （安全组长）现场安全总指挥组员下载后可任意编辑《施工技术》2024（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。4 构造要求及技术措施4．1 支架的构造要求：a.高支撑架可以根据设计荷载采纳单立杆或双立杆，本工程采纳单立杆；b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.当荷载相差较大时，可以采纳不同...
