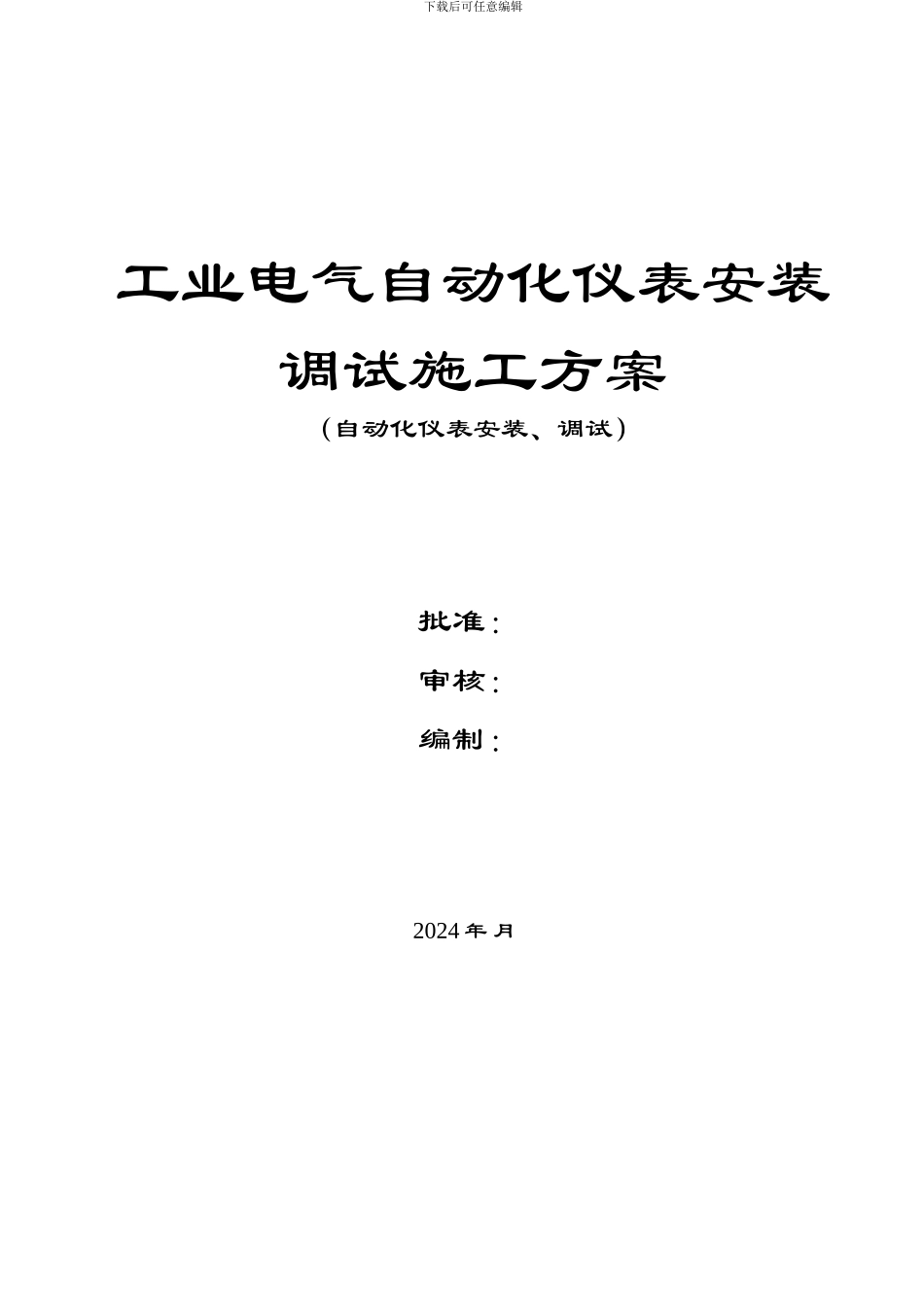

工业电气自动化仪表安装调试施工方案VIP免费

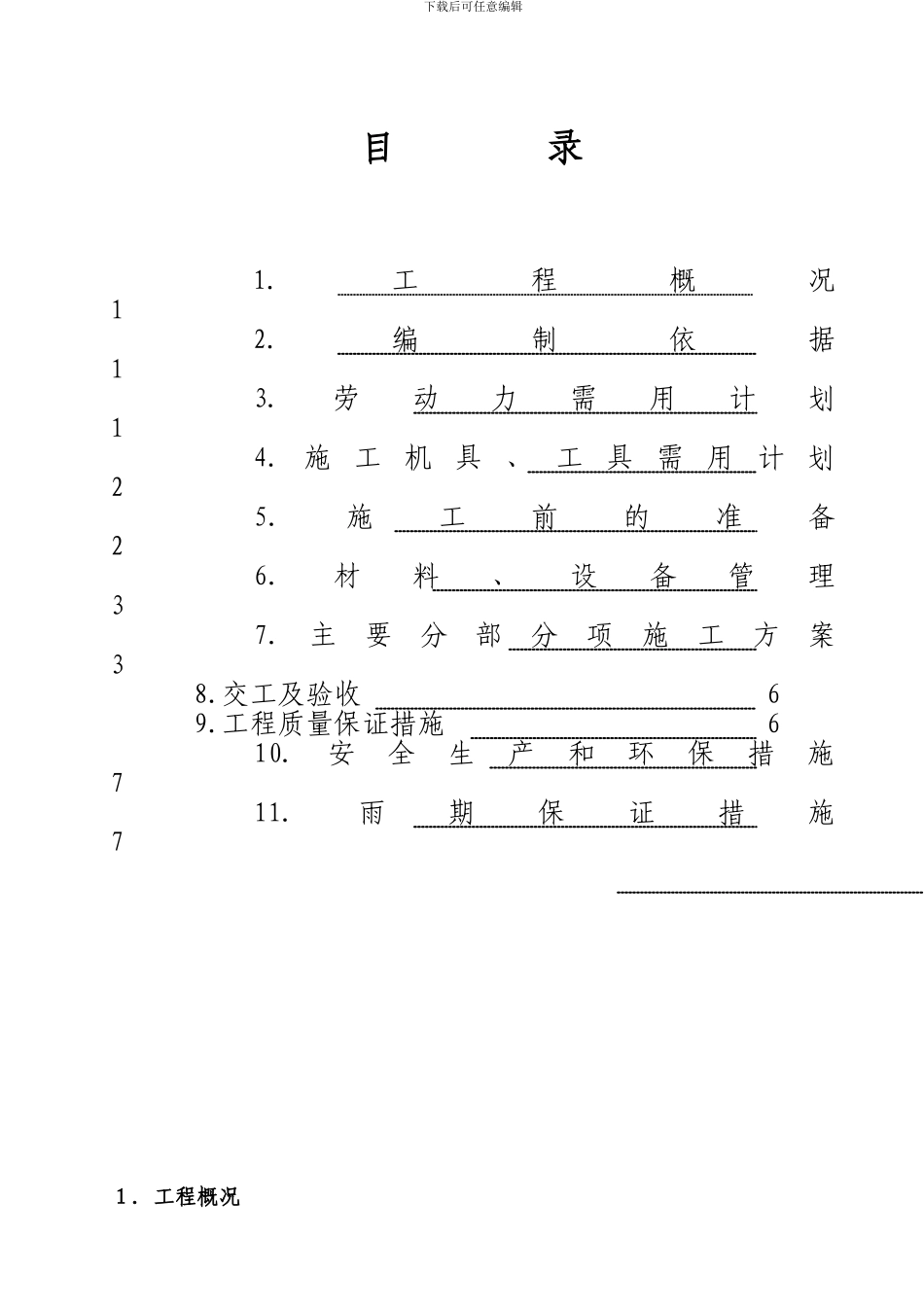

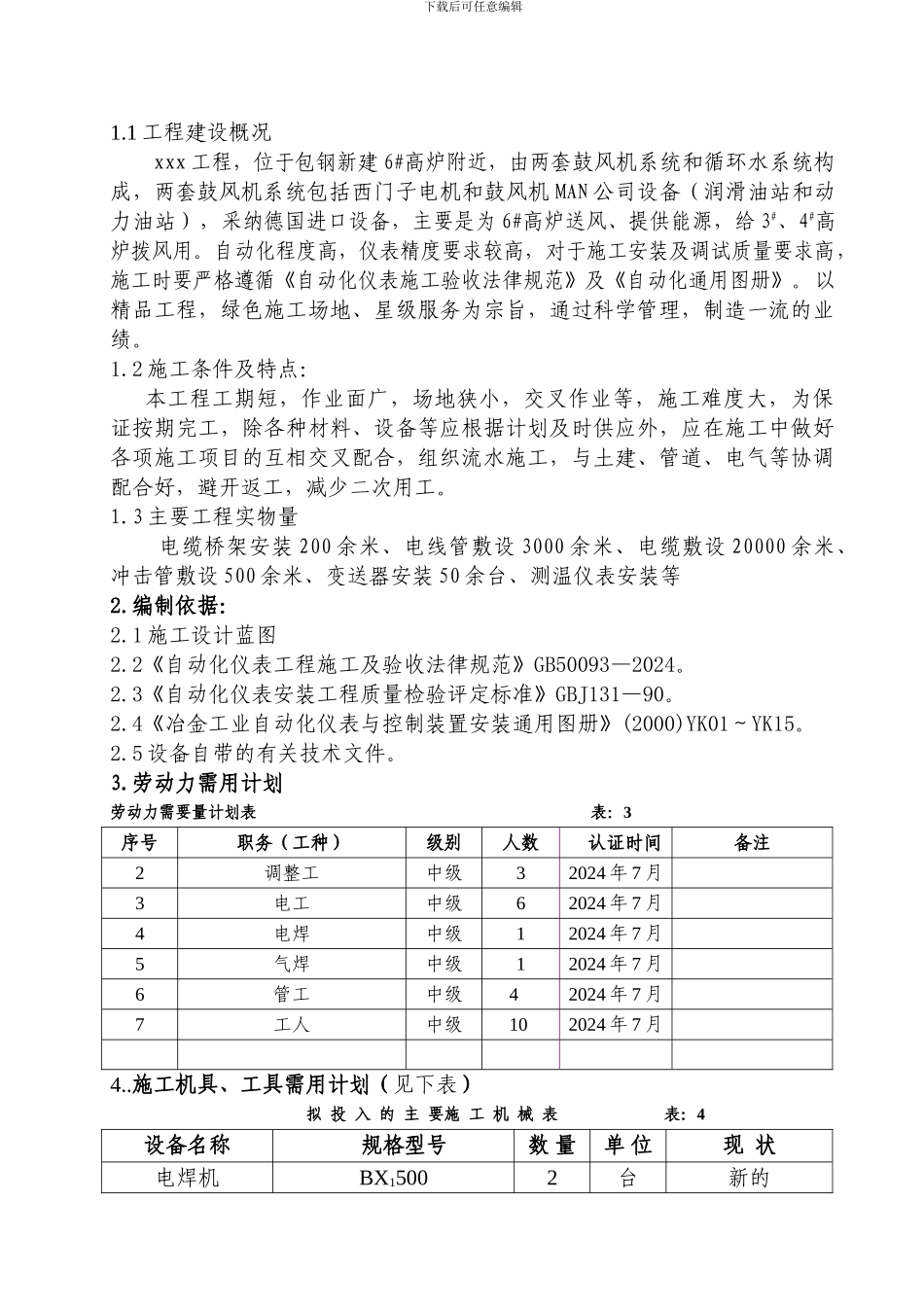

下载后可任意编辑工业电气自动化仪表安装调试施工方案（自动化仪表安装、调试）批准： 审核： 编制： 2024 年 月 下载后可任意编辑 目 录1.工程概况 12.编制依据 13.劳动力需用计划 1 4.施工机具、工具需用计划 2 5.施工前的准备 26.材料、设备管理 37.主要分部分项施工方案 38.交工及验收 69.工程质量保证措施 610.安全生产和环保措施 711.雨期保证措施 7 １．工程概况下载后可任意编辑1.1 工程建设概况xxx 工程，位于包钢新建 6#高炉附近，由两套鼓风机系统和循环水系统构成，两套鼓风机系统包括西门子电机和鼓风机 MAN 公司设备（润滑油站和动力油站），采纳德国进口设备，主要是为 6#高炉送风、提供能源，给 3#、4#高炉拨风用。自动化程度高，仪表精度要求较高，对于施工安装及调试质量要求高，施工时要严格遵循《自动化仪表施工验收法律规范》及《自动化通用图册》。以精品工程，绿色施工场地、星级服务为宗旨，通过科学管理，制造一流的业绩。1.2 施工条件及特点： 本工程工期短，作业面广，场地狭小，交叉作业等，施工难度大，为保证按期完工，除各种材料、设备等应根据计划及时供应外，应在施工中做好各项施工项目的互相交叉配合，组织流水施工，与土建、管道、电气等协调配合好，避开返工，减少二次用工。1.3 主要工程实物量电缆桥架安装 200 余米、电线管敷设 3000 余米、电缆敷设 20000 余米、冲击管敷设 500 余米、变送器安装 50 余台、测温仪表安装等2.编制依据： 2.1 施工设计蓝图2.2《自动化仪表工程施工及验收法律规范》GB50093—2024。2.3《自动化仪表安装工程质量检验评定标准》GBJ131—90。2.4《冶金工业自动化仪表与控制装置安装通用图册》(2000)YK01～YK15。2.5 设备自带的有关技术文件。3.劳动力需用计划劳动力需要量计划表 表：3序号职务（工种）级别人数认证时间备注2调整工中级32024 年 7 月3电工中级62024 年 7 月4电焊中级12024 年 7 月5气焊中级12024 年 7 月6管工中级42024 年 7 月7工人 中级102024 年 7 月4..施工机具、工具需用计划（见下表）拟 投 入 的 主 要施 工 机 械 表 表：4设备名称规格型号数 量单 位现 状电焊机BX15002台新的下载后可任意编辑万用表1块良好台钻1台良好冲床1台良好手枪电钻2台良好水平尺2把良好管钳子各种型号1套良好压线钳子7把良好电烙铁3把良好对讲机1副良好剥线钳子3把良好活扳子各种规格1套良好铁锯...
