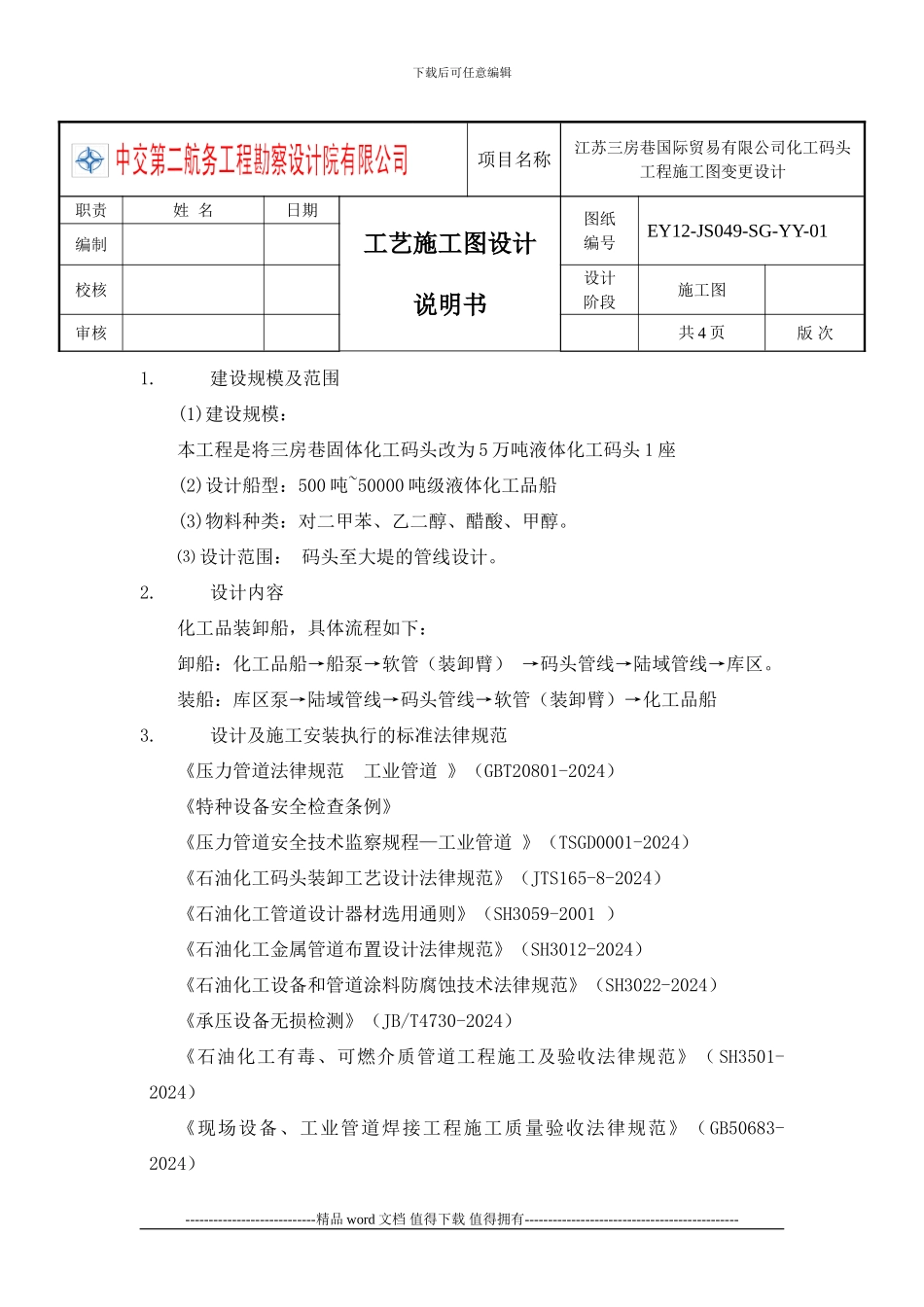

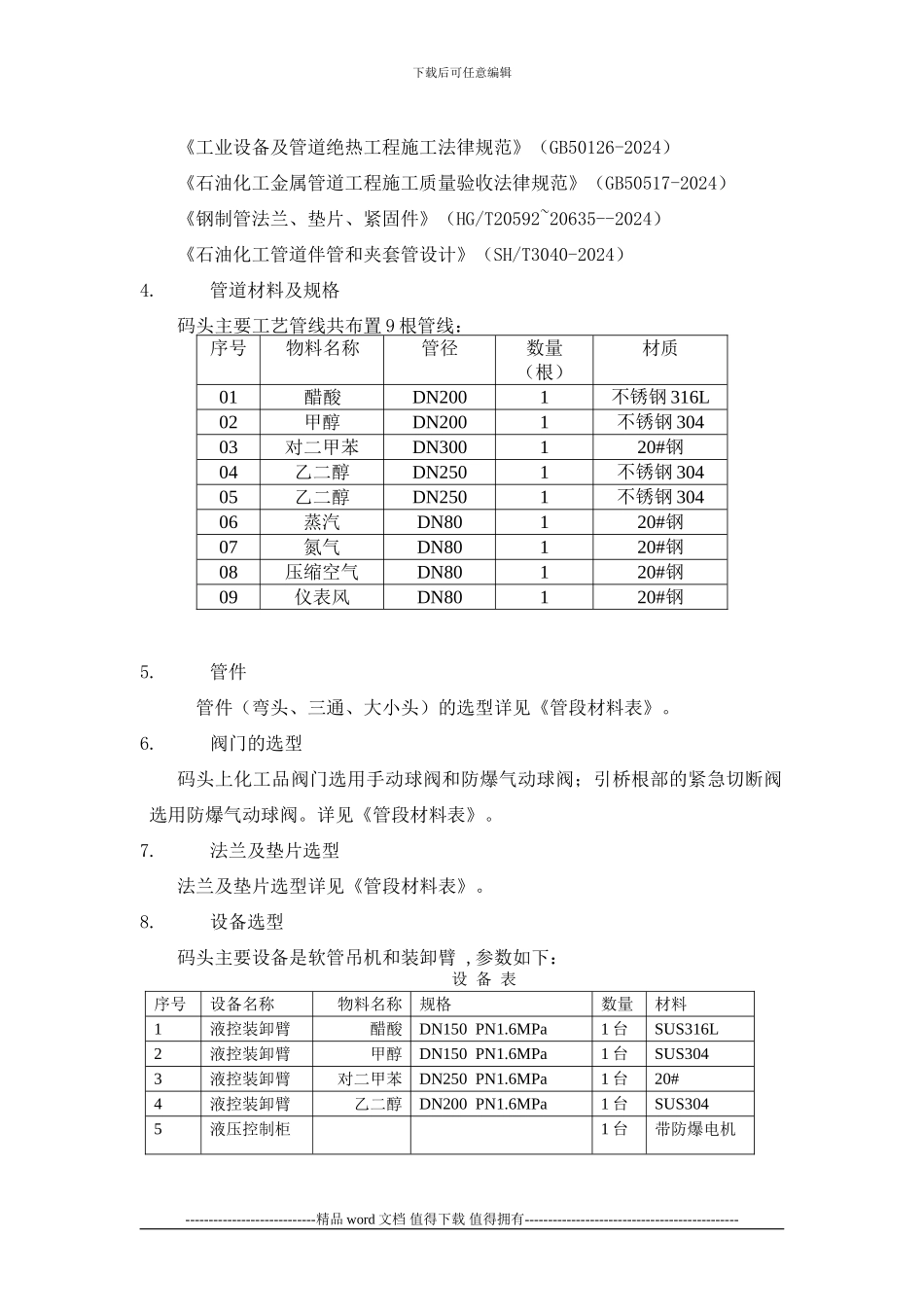

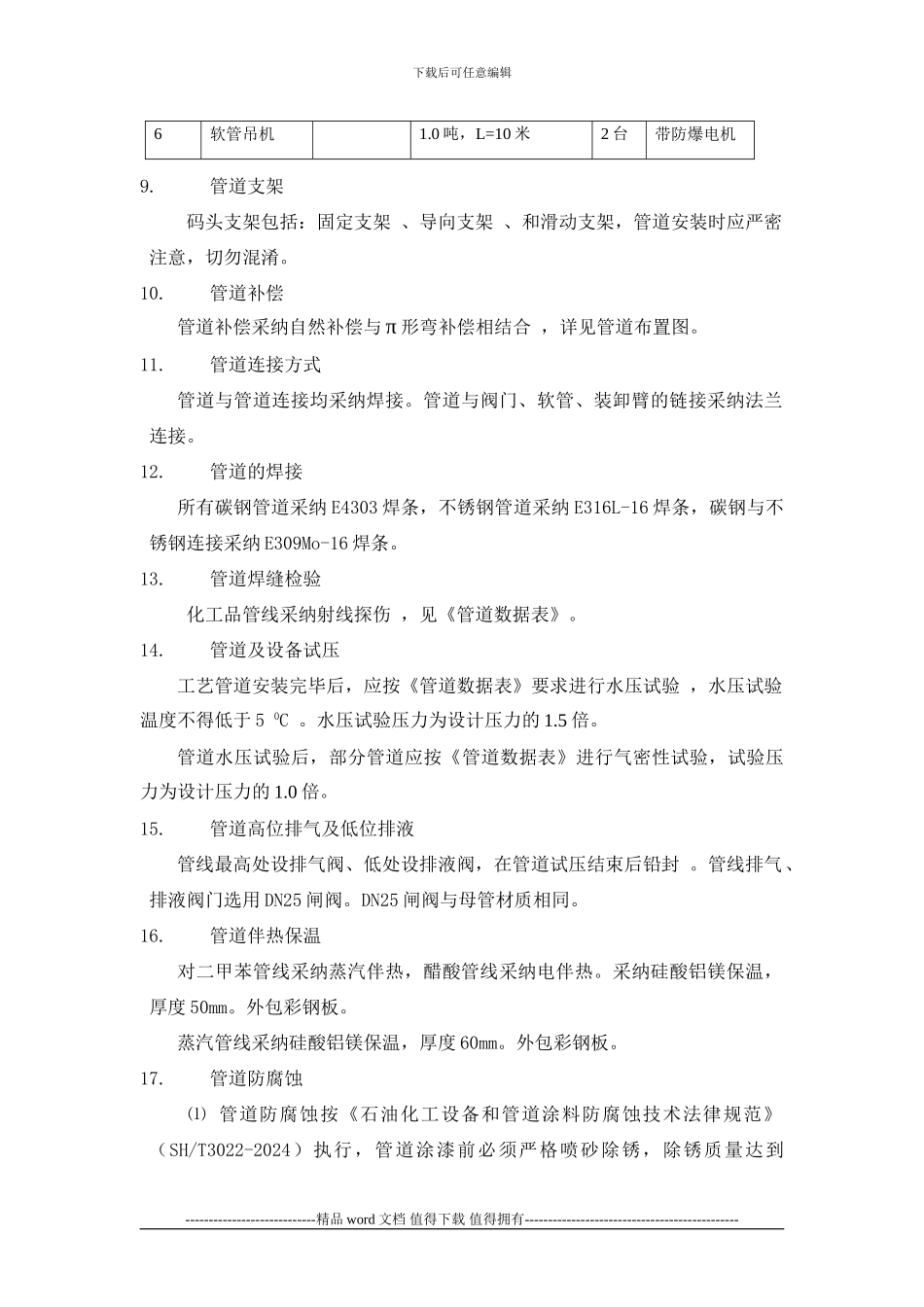

下载后可任意编辑项目名称江苏三房巷国际贸易有限公司化工码头工程施工图变更设计职责姓 名日期工艺施工图设计说明书图纸编号EY12-JS049-SG-YY-01编制校核设计阶段施工图 审核 共 4 页版 次1.建设规模及范围(1)建设规模：本工程是将三房巷固体化工码头改为 5 万吨液体化工码头 1 座 (2)设计船型：500 吨~50000 吨级液体化工品船(3)物料种类：对二甲苯、乙二醇、醋酸、甲醇。⑶ 设计范围： 码头至大堤的管线设计。 2.设计内容化工品装卸船，具体流程如下：卸船：化工品船→船泵→软管（装卸臂） →码头管线→陆域管线→库区。装船：库区泵→陆域管线→码头管线→软管（装卸臂）→化工品船 3.设计及施工安装执行的标准法律规范《压力管道法律规范 工业管道 》（GBT20801-2024） 《特种设备安全检查条例》 《压力管道安全技术监察规程—工业管道 》（TSGD0001-2024） 《石油化工码头装卸工艺设计法律规范》（JTS165-8-2024） 《石油化工管道设计器材选用通则》（SH3059-2001 ）《石油化工金属管道布置设计法律规范》（SH3012-2024）《石油化工设备和管道涂料防腐蚀技术法律规范》（SH3022-2024）《承压设备无损检测》（JB/T4730-2024）《石油化工有毒、可燃介质管道工程施工及验收法律规范》（ SH3501-2024）《现场设备、工业管道焊接工程施工质量验收法律规范》（GB50683-2024）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑《工业设备及管道绝热工程施工法律规范》（GB50126-2024）《石油化工金属管道工程施工质量验收法律规范》（GB50517-2024）《钢制管法兰、垫片、紧固件》（HG/T20592~20635--2024）《石油化工管道伴管和夹套管设计》（SH/T3040-2024）4.管道材料及规格 码头主要工艺管线共布置 9 根管线：序号物料名称管径数量（根）材质01醋酸DN2001不锈钢 316L02甲醇DN2001不锈钢 30403对二甲苯DN300120#钢04乙二醇DN2501不锈钢 30405乙二醇DN2501不锈钢 30406蒸汽DN80120#钢07氮气DN80120#钢08压缩空气DN80120#钢09仪表风DN80120#钢5.管件 管件（弯头、三通、大小头）的选型详见《管段材料表》。6.阀门的选型码头上化工品阀门选用手动球阀和防爆气动球阀；引桥根部的紧急切断阀选用防爆气动球阀。详见《管段材料表》。7.法兰及垫片选型 法兰及垫片选型详见《管段材料表》。8.设备选型码头主要设备是软管吊机和装卸...
