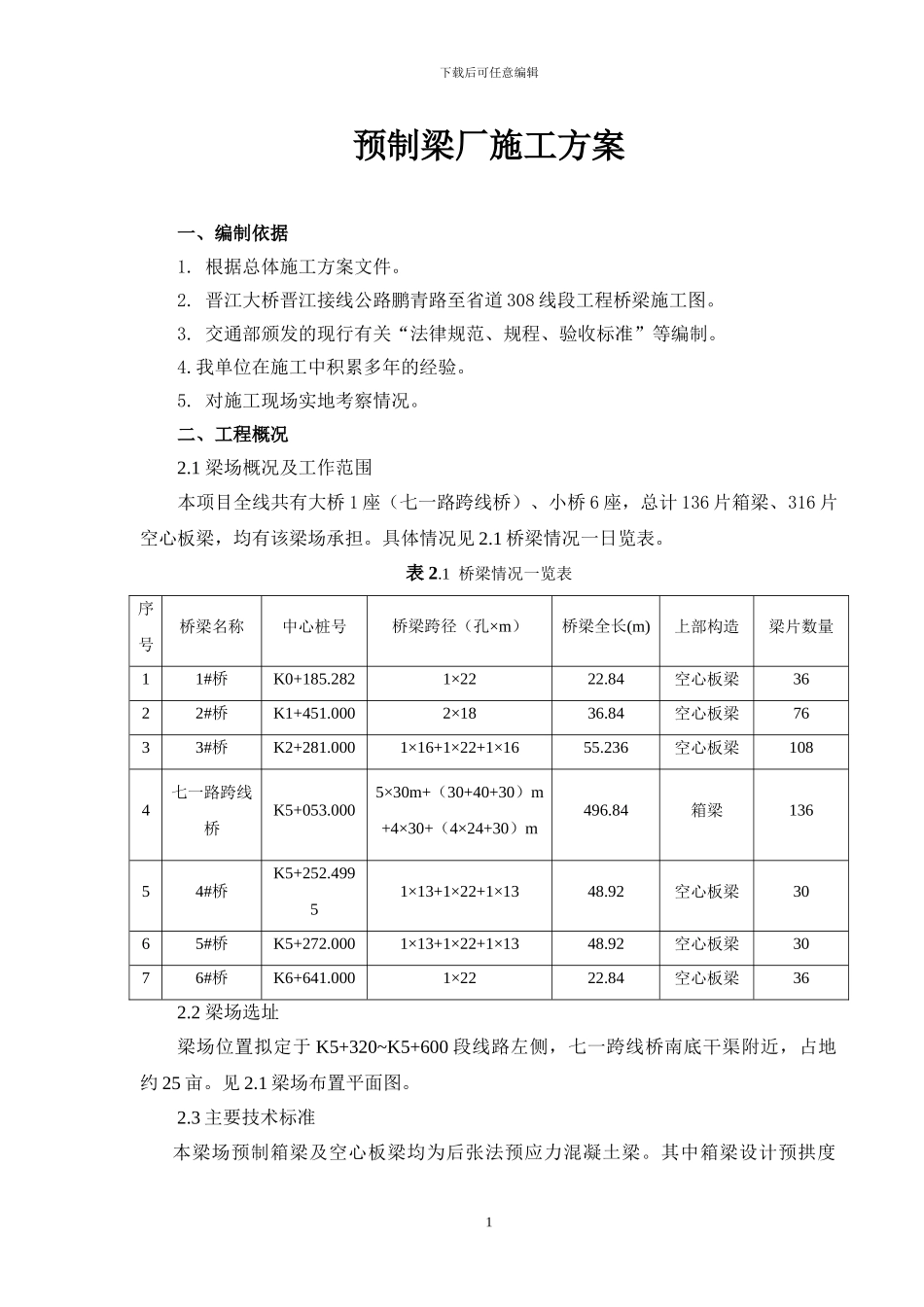

下载后可任意编辑预制梁厂施工方案一、编制依据1. 根据总体施工方案文件。2. 晋江大桥晋江接线公路鹏青路至省道 308 线段工程桥梁施工图。3. 交通部颁发的现行有关“法律规范、规程、验收标准”等编制。4.我单位在施工中积累多年的经验。5. 对施工现场实地考察情况。二、工程概况2.1 梁场概况及工作范围本项目全线共有大桥 1 座(七一路跨线桥)、小桥 6 座,总计 136 片箱梁、316 片空心板梁,均有该梁场承担。具体情况见 2.1 桥梁情况一日览表。表 2.1 桥梁情况一览表序号桥梁名称中心桩号桥梁跨径(孔×m)桥梁全长(m)上部构造梁片数量11#桥K0+185.2821×2222.84空心板梁3622#桥K1+451.0002×1836.84空心板梁7633#桥K2+281.0001×16+1×22+1×1655.236空心板梁1084七一路跨线桥K5+053.0005×30m+(30+40+30)m+4×30+(4×24+30)m496.84箱梁13654#桥K5+252.49951×13+1×22+1×1348.92空心板梁3065#桥K5+272.0001×13+1×22+1×1348.92空心板梁3076#桥K6+641.0001×2222.84空心板梁362.2 梁场选址梁场位置拟定于 K5+320~K5+600 段线路左侧,七一跨线桥南底干渠附近,占地约 25 亩。见 2.1 梁场布置平面图。2.3 主要技术标准本梁场预制箱梁及空心板梁均为后张法预应力混凝土梁。其中箱梁设计预拱度1下载后可任意编辑1.7cm, 梁体混凝土强度设计为 C50 级,预应力钢绞线采纳公称直径 15.20mm,强度级别为 1860MPa 的钢绞线,高强度低松驰钢绞线,锚固体系采纳自锚式拉丝体系,管道采纳钢性波纹管,桥面采纳单侧排水。2.4 梁场交通运输情况梁场位于七一路跨线桥引桥附近,距泉州市供电局原有混凝土道路 50m,周围公路交通系统发达,通过七一路、陈埭镇、西滨镇、新塘镇及施工便道可通往本工程所有桥梁施工现场。2.5 沿线水源、电源资料情况2.5.1 施工用水:施工现场无自来水,生活用水可就近通过自来水公司接入梁场,生产用水可采纳打井取水,并设置一个 300m3的蓄水池,采纳无塔供水器供水。2.5.2 施工用电:梁场靠近泉州市供电所附近,目前已在梁场建立一座 400kva 变压器房,并配备 2 台 200KVA 柴油发电机以应付特别情况出现,可并网发电。2.6 梁场周围环境及注意事项2.6.1 梁场附近因接近泉州市供电所,周围电网密布,并在梁场龙门吊左上方有部分 220KV 高压线斜向通过,电力公司已下通知要求安全距离不得小于 6m 以上,是制约龙门吊高度及施工安全的关键,龙门吊施工前必须经过电力公司...
