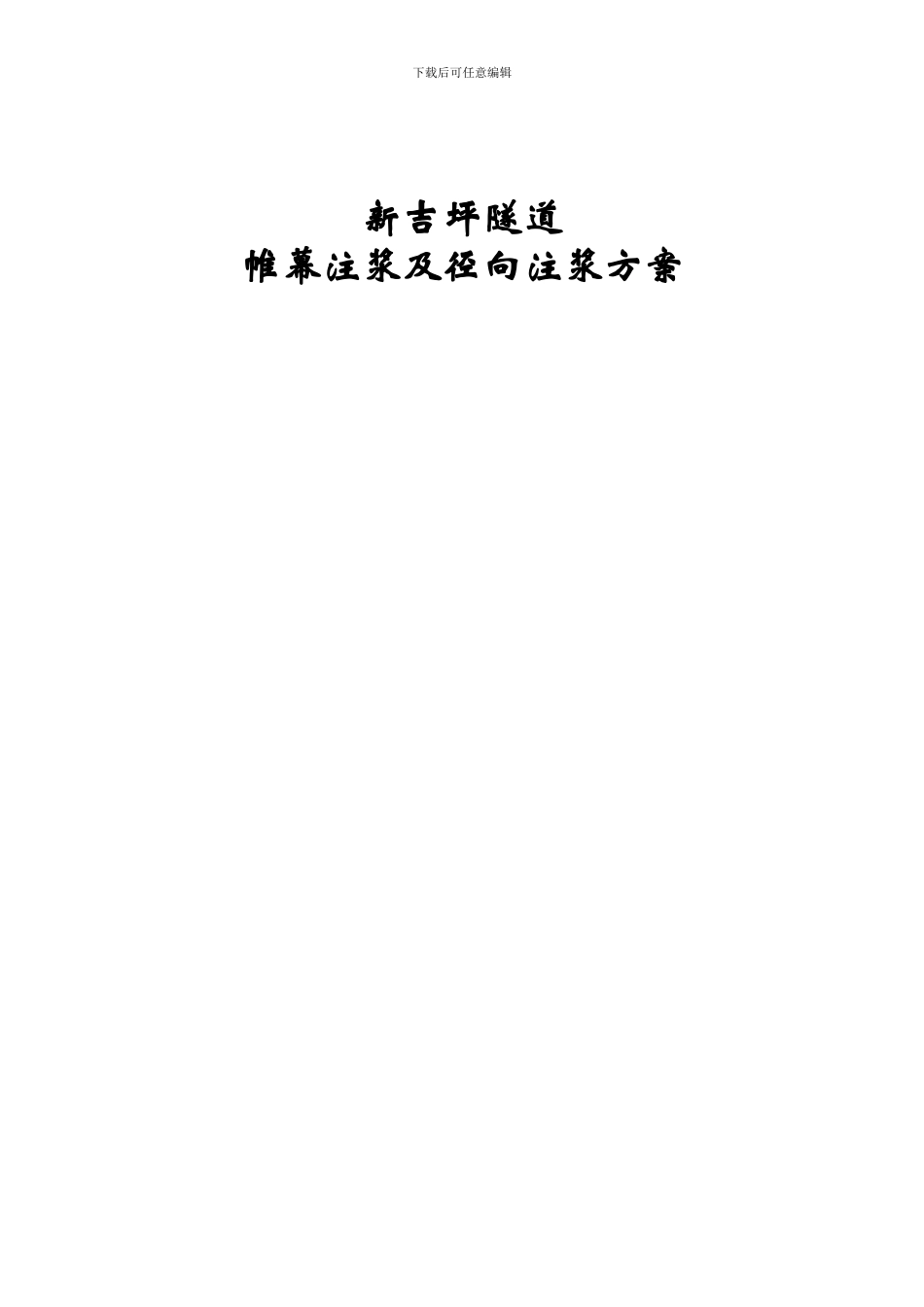

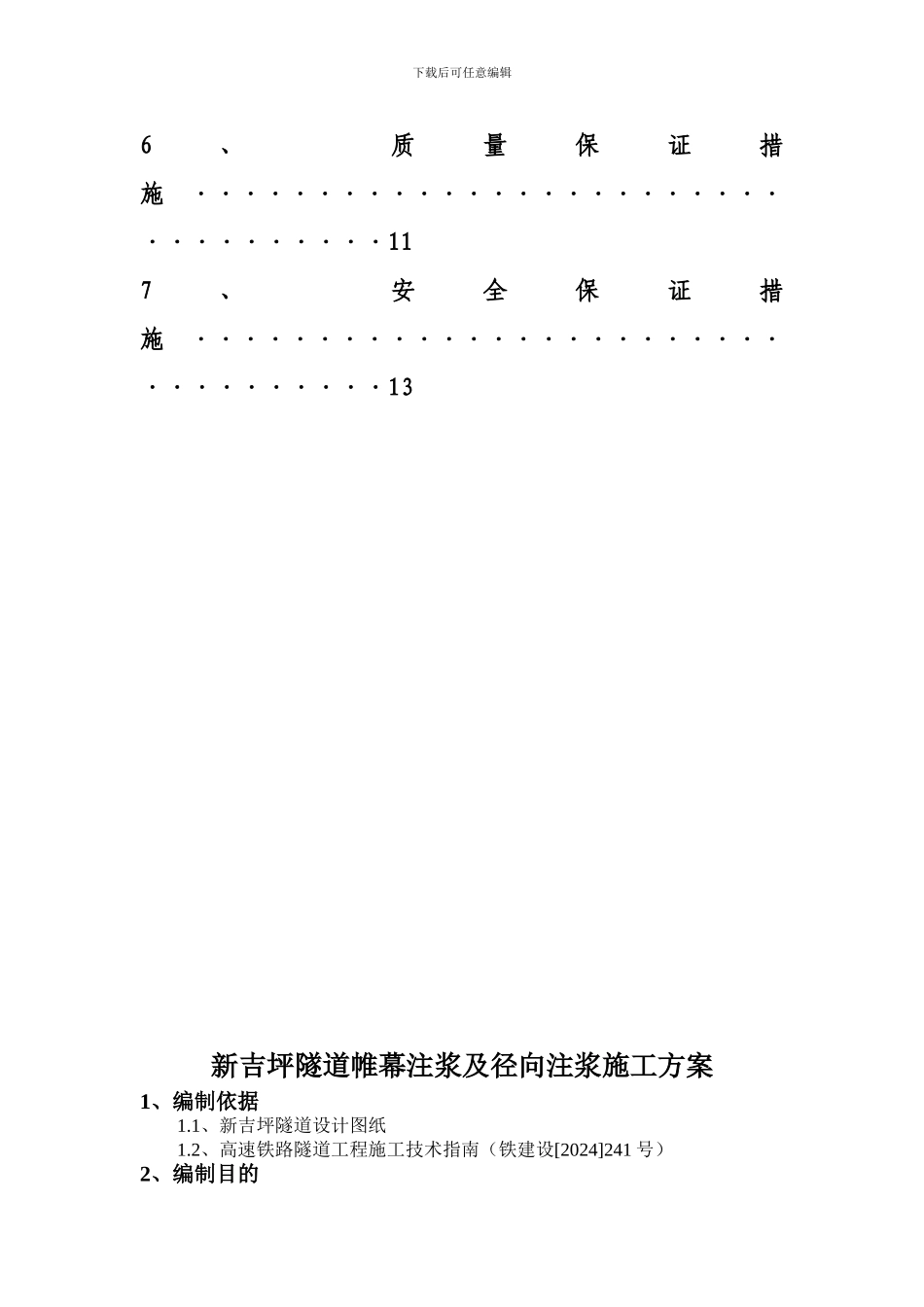

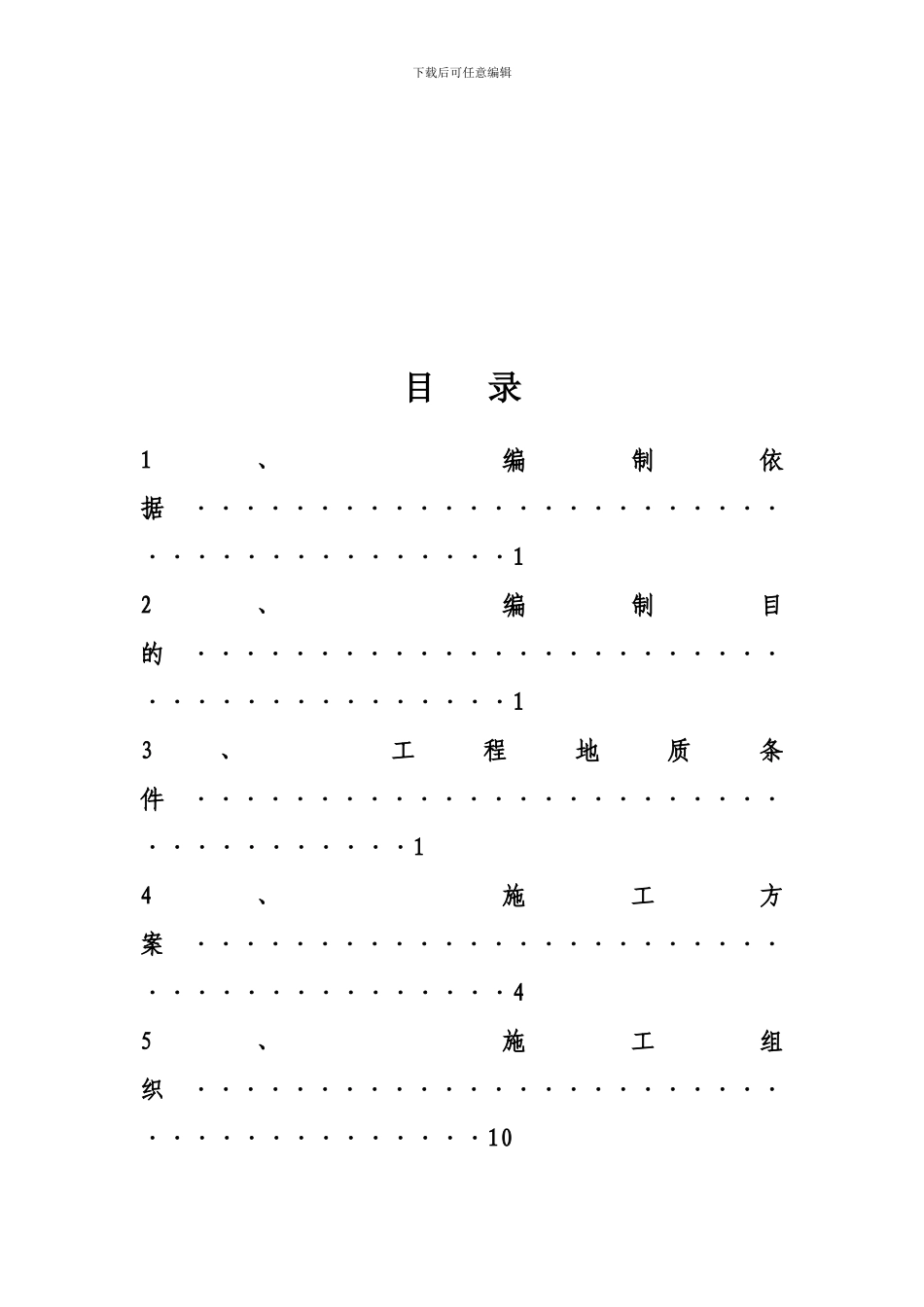

下载后可任意编辑新吉坪隧道帷幕注浆及径向注浆方案 下载后可任意编辑目 录1、 编制依据·······································12、 编制目的·······································13、 工程地质条件···································14、 施工方案·······································45、 施工组织······································10下载后可任意编辑6、 质量保证措施··································117、 安全保证措施··································13新吉坪隧道帷幕注浆及径向注浆施工方案1、编制依据1.1、新吉坪隧道设计图纸1.2、高速铁路隧道工程施工技术指南（铁建设[2024]241 号）2、编制目的下载后可任意编辑明确隧道帷幕注浆及径向注浆施工作业的工艺流程、操作要点和相应的工艺标准，法律规范隧道注浆施工作业。3、工程地质条件3.1、地质概况⑴、地形地貌隧道位于构造剥蚀、侵蚀、溶蚀低山丘陵地貌，主体山脉大致呈南北走向，支脉向东南方向分布，隧道线路横穿主体山脉，整体地势北高南低，最高海拔标高 522m，最底标高 136m，相对高差 386m。地貌受构造及岩性控制明显，地形起伏较大，地面坡度 30°～50°，局部山高坡陡，沟谷深切，陡峻成崖，地表植被发育，基岩零星裸露，山坡平缓地段及低洼处多垦为旱地和水田。⑵、地表水系隧道地表水主要是水塘和隧道洞身地表山涧溪水，一般常年有水，将于除下渗基岩外，多沿坡面排泄，汇入溪沟。雨季区内各主要冲沟呈现出一个暴涨暴落的急变型动态过程，暴雨过后溪沟水较正常水位高出 3～5 倍。地下水类型较全，根据地下水赋存条件划分为松散岩类孔隙潜水，碳酸盐类岩溶水、碎屑岩类基岩裂隙水及断层构造水四大类型。地下水主要有大气降水补给，地形切割强烈，地下水径流途径短，循环交替迅速，地下水多于沟底下部沿裂隙面就近排泄，无明显的排泄基准面。松散岩类孔隙水，岩溶类孔隙水、基岩裂隙水、构造断层水除受大气降水补给外，还受地表水补给，地吸收水动态变化严格受降水制约，变幅较大。地下水的运移和富集以岩性为基础，受地质构造、地形地貌诸因素的影响，可溶...
