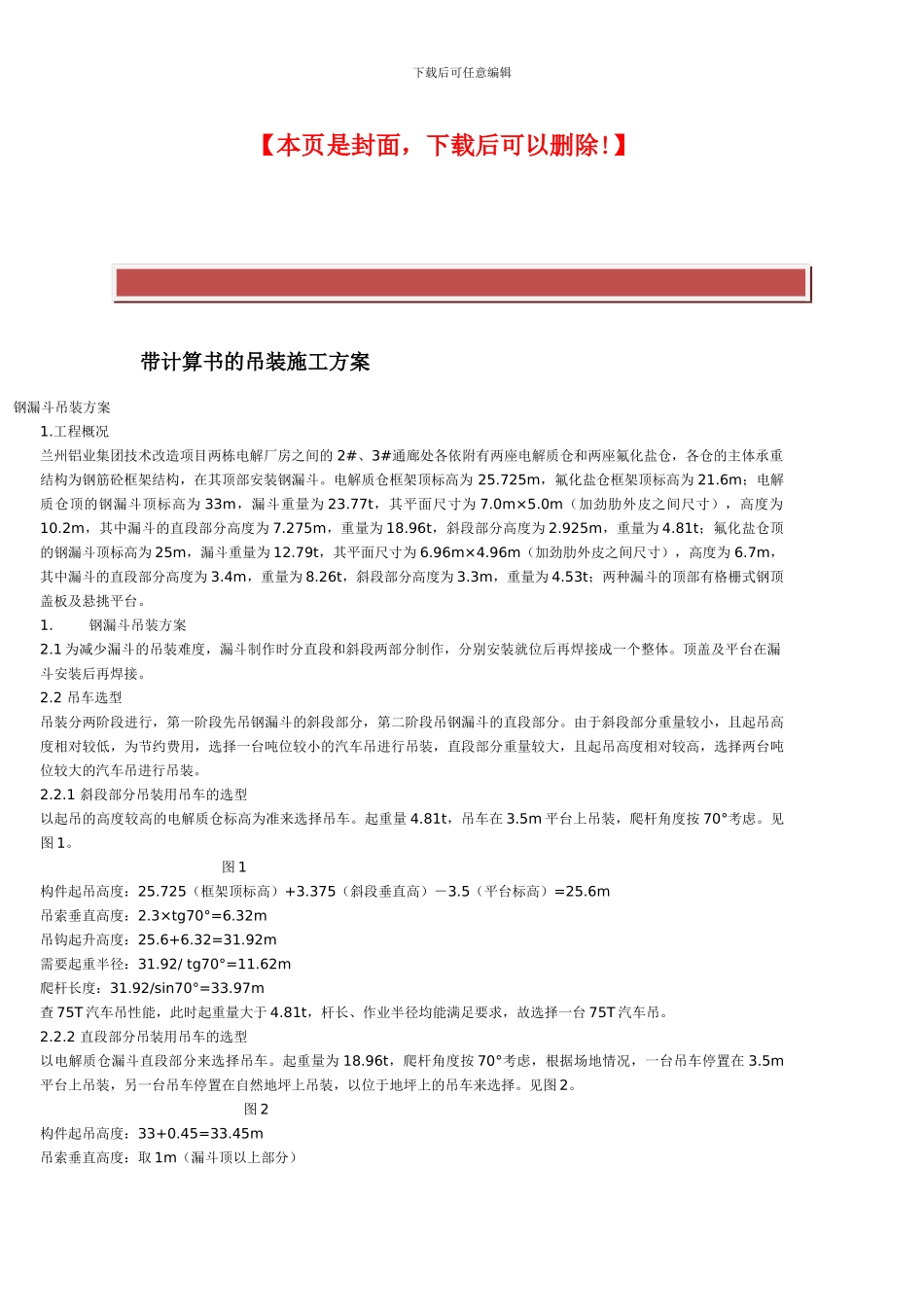

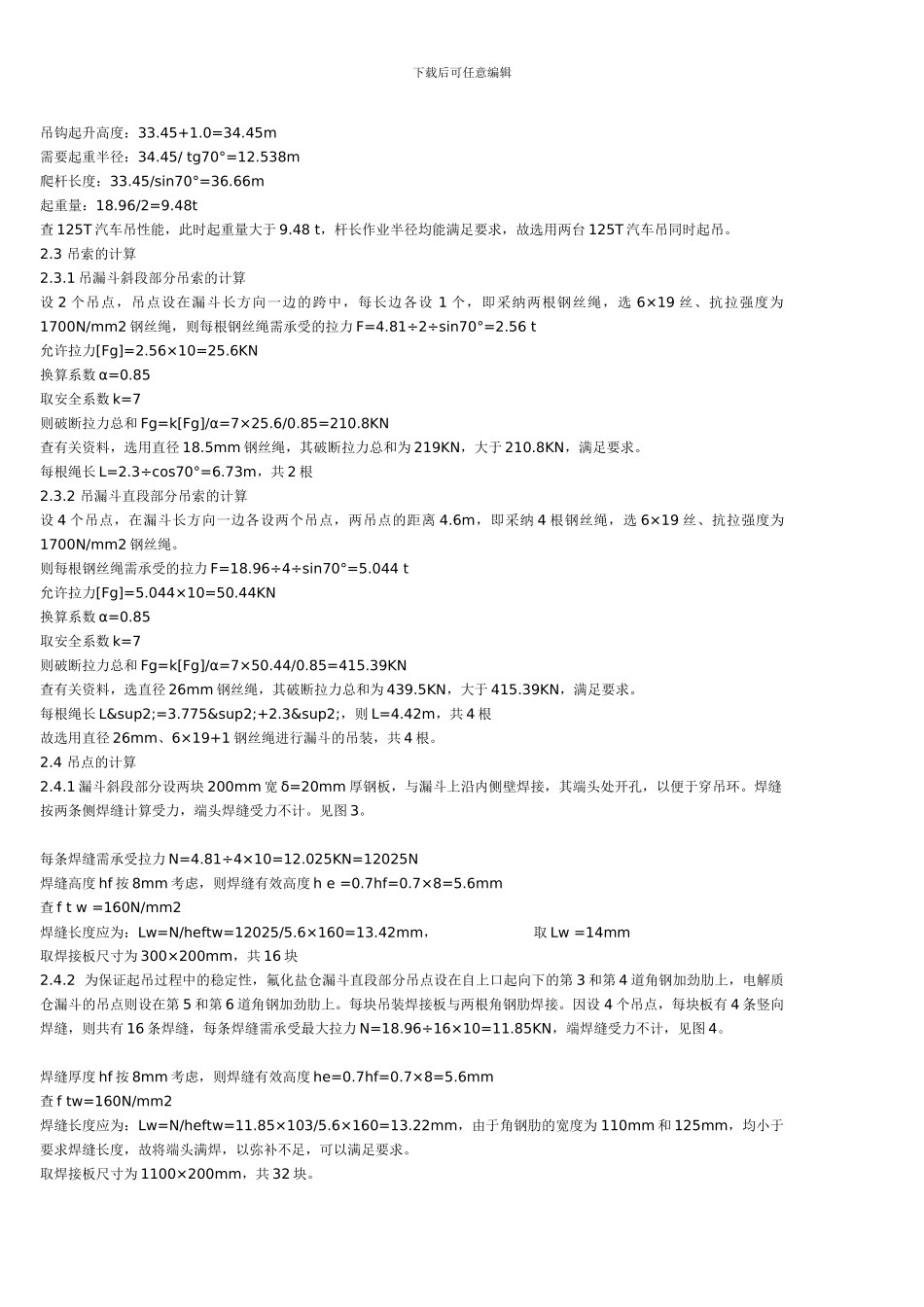

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】带计算书的吊装施工方案钢漏斗吊装方案1.工程概况兰州铝业集团技术改造项目两栋电解厂房之间的 2#、3#通廊处各依附有两座电解质仓和两座氟化盐仓，各仓的主体承重结构为钢筋砼框架结构，在其顶部安装钢漏斗。电解质仓框架顶标高为 25.725m，氟化盐仓框架顶标高为 21.6m；电解质仓顶的钢漏斗顶标高为 33m，漏斗重量为 23.77t，其平面尺寸为 7.0m×5.0m（加劲肋外皮之间尺寸），高度为10.2m，其中漏斗的直段部分高度为 7.275m，重量为 18.96t，斜段部分高度为 2.925m，重量为 4.81t；氟化盐仓顶的钢漏斗顶标高为 25m，漏斗重量为 12.79t，其平面尺寸为 6.96m×4.96m（加劲肋外皮之间尺寸），高度为 6.7m，其中漏斗的直段部分高度为 3.4m，重量为 8.26t，斜段部分高度为 3.3m，重量为 4.53t；两种漏斗的顶部有格栅式钢顶盖板及悬挑平台。1. 钢漏斗吊装方案2.1 为减少漏斗的吊装难度，漏斗制作时分直段和斜段两部分制作，分别安装就位后再焊接成一个整体。顶盖及平台在漏斗安装后再焊接。2.2 吊车选型吊装分两阶段进行，第一阶段先吊钢漏斗的斜段部分，第二阶段吊钢漏斗的直段部分。由于斜段部分重量较小，且起吊高度相对较低，为节约费用，选择一台吨位较小的汽车吊进行吊装，直段部分重量较大，且起吊高度相对较高，选择两台吨位较大的汽车吊进行吊装。2.2.1 斜段部分吊装用吊车的选型以起吊的高度较高的电解质仓标高为准来选择吊车。起重量 4.81t，吊车在 3.5m 平台上吊装，爬杆角度按 70°考虑。见图 1。 图 1构件起吊高度：25.725（框架顶标高）+3.375（斜段垂直高）－3.5（平台标高）=25.6m吊索垂直高度：2.3×tg70°=6.32m吊钩起升高度：25.6+6.32=31.92m需要起重半径：31.92/ tg70°=11.62m爬杆长度：31.92/sin70°=33.97m查 75T 汽车吊性能，此时起重量大于 4.81t，杆长、作业半径均能满足要求，故选择一台 75T 汽车吊。2.2.2 直段部分吊装用吊车的选型以电解质仓漏斗直段部分来选择吊车。起重量为 18.96t，爬杆角度按 70°考虑，根据场地情况，一台吊车停置在 3.5m平台上吊装，另一台吊车停置在自然地坪上吊装，以位于地坪上的吊车来选择。见图 2。 图 2 构件起吊高度：33+0.45=33.45m吊索垂直高度：取 1m（漏斗顶以上部分）下载后可任意编辑吊钩起升高度：33.45+1.0=3...
