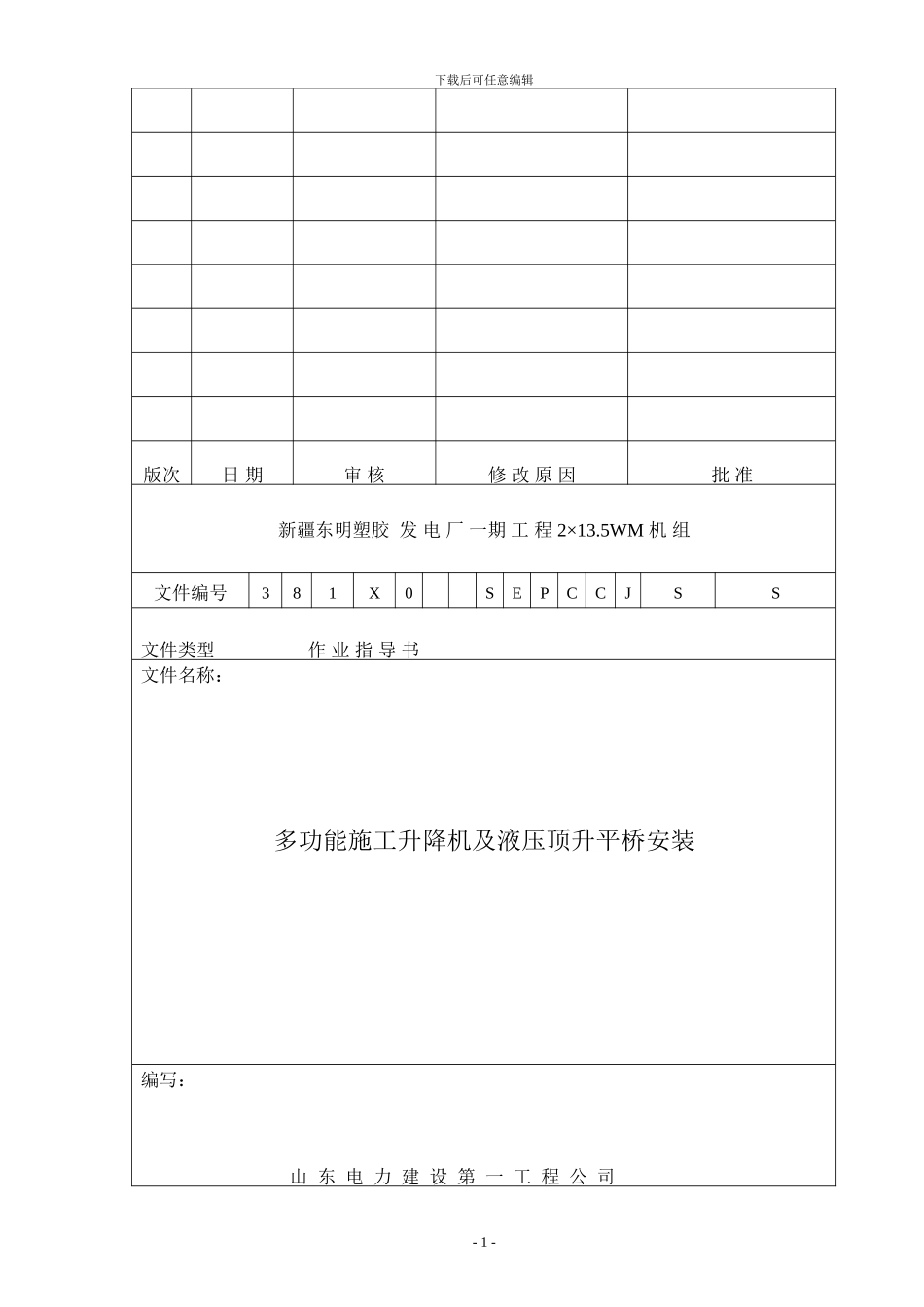

下载后可任意编辑版次日 期审 核修 改 原 因批 准新疆东明塑胶 发 电 厂 一期 工 程 2×13.5WM 机 组文件编号381X0SEPCCJSS文件类型 作 业 指 导 书文件名称:多功能施工升降机及液压顶升平桥安装编写: 山 东 电 力 建 设 第 一 工 程 公 司- 1 -下载后可任意编辑1. 工程概况:新疆东明塑胶 2X135WM 机组工程间接空冷塔施工所需垂直运输机械采纳一台YDQ32×24-7 液压顶升平桥及 SC200/200 多功能施工升降机配合完成 。本机组间接空冷塔塔高 126m,为适应工程建设的需要,液压顶升平桥的基本安装状态的最大安装高度为 18.5m,独立高度 39m,施工平面高于 39m 时,必须安装附着设施,可适用水塔最大高度 210m。液压顶升平桥由廊坊凯博建设机械科技有限公司提供,中国建筑机械化讨论分院研制的一种在冷却塔施工与多功能施工升降机配合使用的新型施工设备,它既为多功能升降机提供附着,又为施工中钢筋和砼的贮存和水平运输提供平台。YDQ32×24-7 液压顶升平桥主要特点如下:1、 桥身和平桥均采纳成型结构、受力明确、刚度好;2、 桥身上可固定混凝土运送管,直接将混凝土运送到套架上的料斗中;3、用液压顶升方式,使平桥的升降安全、可靠、方便;4、可随建构筑物的施工进程,调整工作副度;5、顶部安装有小型下回转塔机,可用于钢筋和小型建筑料的提升及平桥自身的安拆,顶升等;6、安装有灵敏可靠的塔机起升、回转、变幅、力矩限制器和前后平桥力矩报警装置,确保使用安全可靠。液压顶升平桥主要技术性能参数:1、前桥长度变换范围: 4.9-32.5m2、前桥通道宽度 2.4m3、前桥局部允许均布外载荷 200kg/m2 4、前桥允许最大总外载荷 7000kg,总外载力矩不大于 48.75tm 5、后桥尺寸 1 0m×2.4m(长×宽);6、砼贮料斗容量 1×2m3;7、最大使用高度 210m; 8 工作环境温度-20~40℃;9、最大工作风力级别 6 级;10、独立高度 39m,指基础上表面到前桥平面的距离。11、顶部专用塔基性能参数:公称起重力矩 256kN·m;工作幅度 2~32m;额定起重量 800~2000kg;起升速度 10.2/34/68m/min;- 2 -下载后可任意编辑变幅速度 24m/min回转速度;0.66r/min液压顶升平桥主要结构简介:该机由结构、工作机构、液压系统、电气控制及安全保护装置等组成。简介如下:(外形见图一)金属结构主要包括:桥身、顶升套架、前桥、后桥、前后桥拉杆、塔机转台、塔机塔身塔机臂架等。SC 型多功能施...
