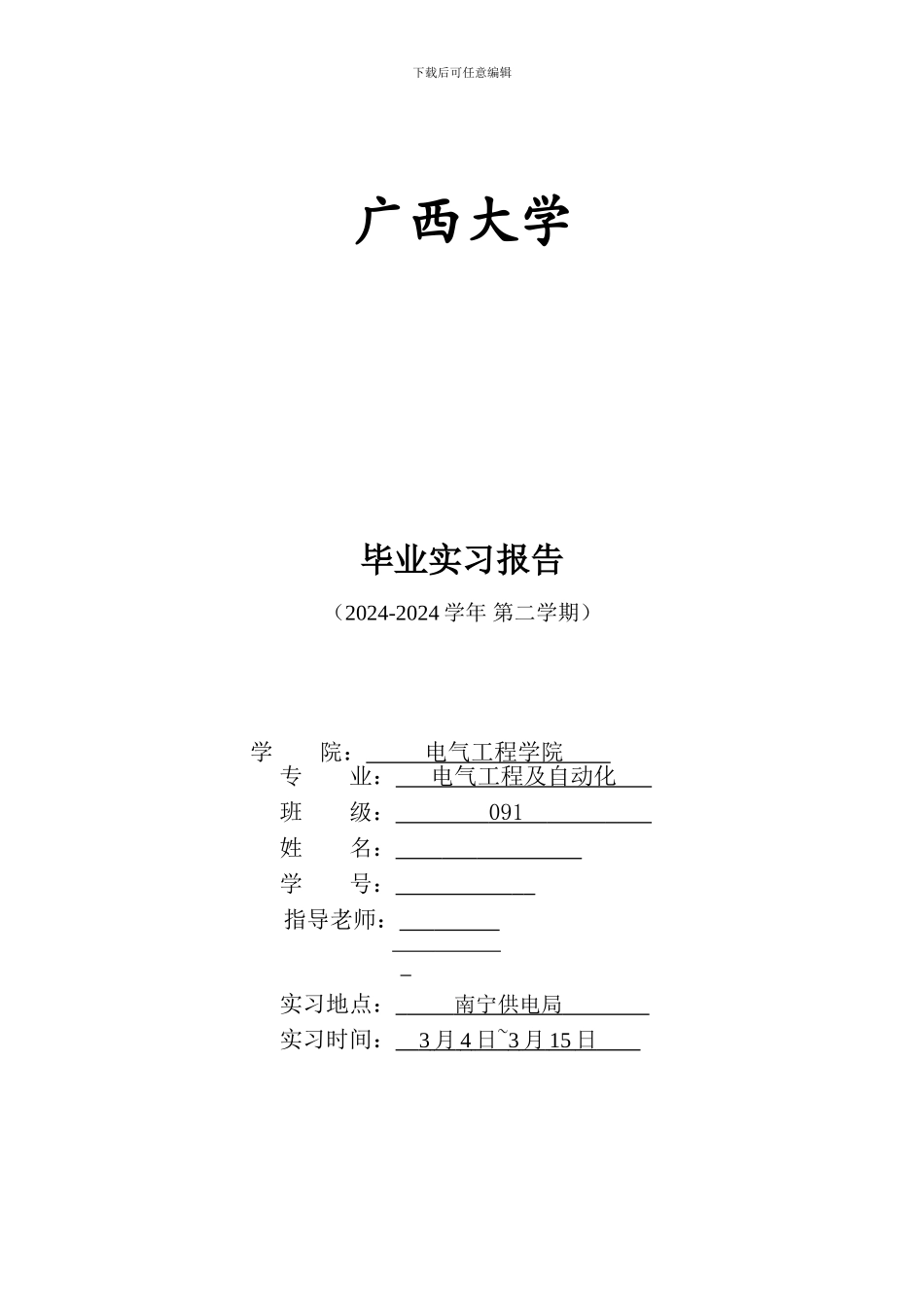

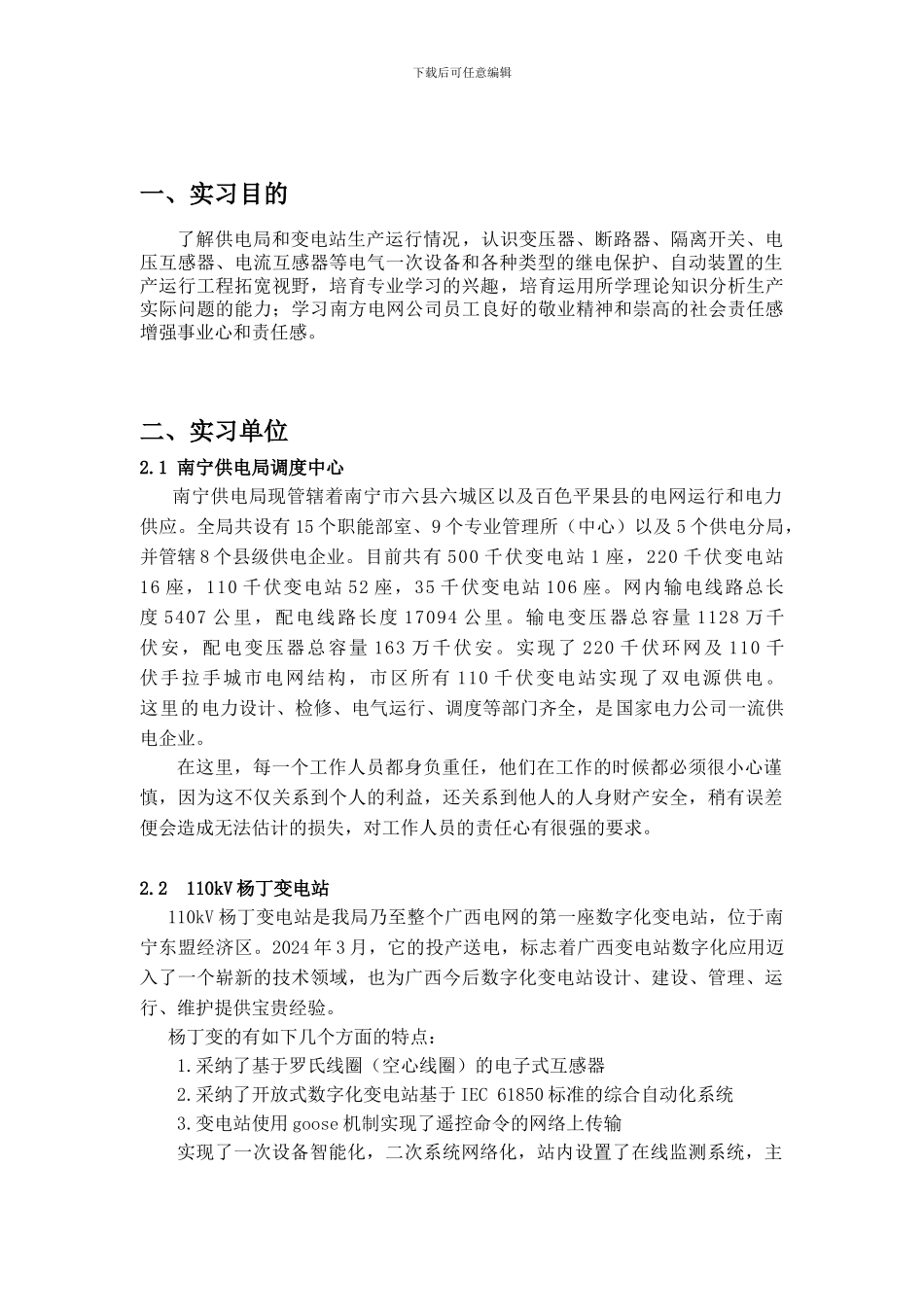

下载后可任意编辑广西大学毕业实习报告（2024-2024 学年 第二学期） 学 院： 电气工程学院 专 业： 电气工程及自动化 班 级： 091 姓 名： 学 号： 指导老师： 实习地点： 南宁供电局 实习时间： 3 月 4 日 ~ 3 月 15 日 下载后可任意编辑一、实习目的了解供电局和变电站生产运行情况，认识变压器、断路器、隔离开关、电压互感器、电流互感器等电气一次设备和各种类型的继电保护、自动装置的生产运行工程拓宽视野，培育专业学习的兴趣，培育运用所学理论知识分析生产实际问题的能力；学习南方电网公司员工良好的敬业精神和崇高的社会责任感增强事业心和责任感。二、实习单位2.1 南宁供电局调度中心南宁供电局现管辖着南宁市六县六城区以及百色平果县的电网运行和电力供应。全局共设有 15 个职能部室、9 个专业管理所（中心）以及 5 个供电分局，并管辖 8 个县级供电企业。目前共有 500 千伏变电站 1 座，220 千伏变电站16 座，110 千伏变电站 52 座，35 千伏变电站 106 座。网内输电线路总长度 5407 公里，配电线路长度 17094 公里。输电变压器总容量 1128 万千伏安，配电变压器总容量 163 万千伏安。实现了 220 千伏环网及 110 千伏手拉手城市电网结构，市区所有 110 千伏变电站实现了双电源供电。这里的电力设计、检修、电气运行、调度等部门齐全，是国家电力公司一流供电企业。在这里，每一个工作人员都身负重任，他们在工作的时候都必须很小心谨慎，因为这不仅关系到个人的利益，还关系到他人的人身财产安全，稍有误差便会造成无法估计的损失，对工作人员的责任心有很强的要求。 2.2 110kV 杨丁变电站110kV 杨丁变电站是我局乃至整个广西电网的第一座数字化变电站，位于南宁东盟经济区。2024 年 3 月，它的投产送电，标志着广西变电站数字化应用迈入了一个崭新的技术领域，也为广西今后数字化变电站设计、建设、管理、运行、维护提供宝贵经验。 杨丁变的有如下几个方面的特点： 1.采纳了基于罗氏线圈（空心线圈）的电子式互感器2.采纳了开放式数字化变电站基于 IEC 61850 标准的综合自动化系统3.变电站使用 goose 机制实现了遥控命令的网络上传输实现了一次设备智能化，二次系统网络化，站内设置了在线监测系统，主下载后可任意编辑要对主变、断路器、隔离开关、开关柜、避雷器、蓄电池等设备实现实时监测实时诊断各设备的运行状况，及时发现可能存在的设备问题...
