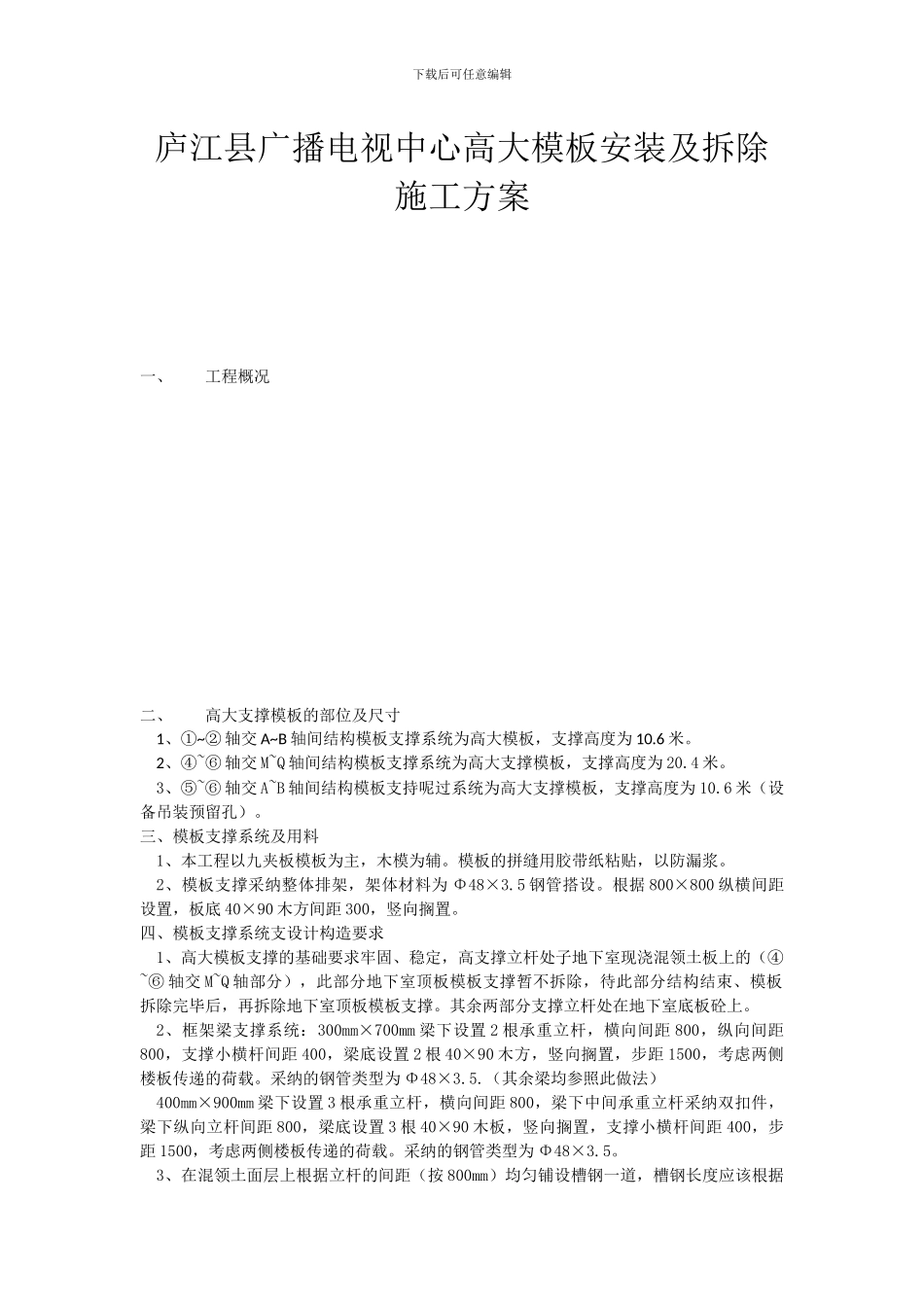

下载后可任意编辑庐江县广播电视中心高大模板安装及拆除施工方案一、工程概况 二、高大支撑模板的部位及尺寸1、①~② 轴交 A~B 轴间结构模板支撑系统为高大模板,支撑高度为 10.6 米。2、④~⑥ 轴交 M~Q 轴间结构模板支撑系统为高大支撑模板,支撑高度为 20.4 米。3、⑤~⑥ 轴交 A~B 轴间结构模板支持呢过系统为高大支撑模板,支撑高度为 10.6 米(设备吊装预留孔)。三、模板支撑系统及用料1、本工程以九夹板模板为主,木模为辅。模板的拼缝用胶带纸粘贴,以防漏浆。2、模板支撑采纳整体排架,架体材料为 Φ48×3.5 钢管搭设。根据 800×800 纵横间距设置,板底 40×90 木方间距 300,竖向搁置。四、模板支撑系统支设计构造要求1、高大模板支撑的基础要求牢固、稳定,高支撑立杆处子地下室现浇混领土板上的(④~⑥ 轴交 M~Q 轴部分),此部分地下室顶板模板支撑暂不拆除,待此部分结构结束、模板拆除完毕后,再拆除地下室顶板模板支撑。其余两部分支撑立杆处在地下室底板砼上。2、框架梁支撑系统:300mm×700mm 梁下设置 2 根承重立杆,横向间距 800,纵向间距800,支撑小横杆间距 400,梁底设置 2 根 40×90 木方,竖向搁置,步距 1500,考虑两侧楼板传递的荷载。采纳的钢管类型为 Φ48×3.5.(其余梁均参照此做法)400mm×900mm 梁下设置 3 根承重立杆,横向间距 800,梁下中间承重立杆采纳双扣件,梁下纵向立杆间距 800,梁底设置 3 根 40×90 木板,竖向搁置,支撑小横杆间距 400,步距 1500,考虑两侧楼板传递的荷载。采纳的钢管类型为 Φ48×3.5。3、在混领土面层上根据立杆的间距(按 800mm)均匀铺设槽钢一道,槽钢长度应该根据下载后可任意编辑立杆间距的模数来确定,每单根槽钢摆放立杆至少不少于 4 根,确保立杆受力均匀。整体排架必须连续设置纵、横向扫地杆,采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上,立杆放置在 14﹟槽钢上。4、模板支撑的立杆纵、横向间距均匀为 800mm,步距根据支撑高度确定,确保每层步距不大于 1.5 米。两根相邻立杆的接头不应设在同步内,同步间隔一根立杆的两头接头错开距离不应小于 500mm,各接头中心点至节点的距离不宜大于步距的 1/3.5、沿架体四周外围连续设置剪刀撑,中部根据需要,并依据构架框格的大小,每隔 4 根立杆设置剪刀撑,剪刀撑应连续设置,扣件连接牢固。剪刀撑与框架处必须有可靠连接,确保架体稳定。6、高大...
