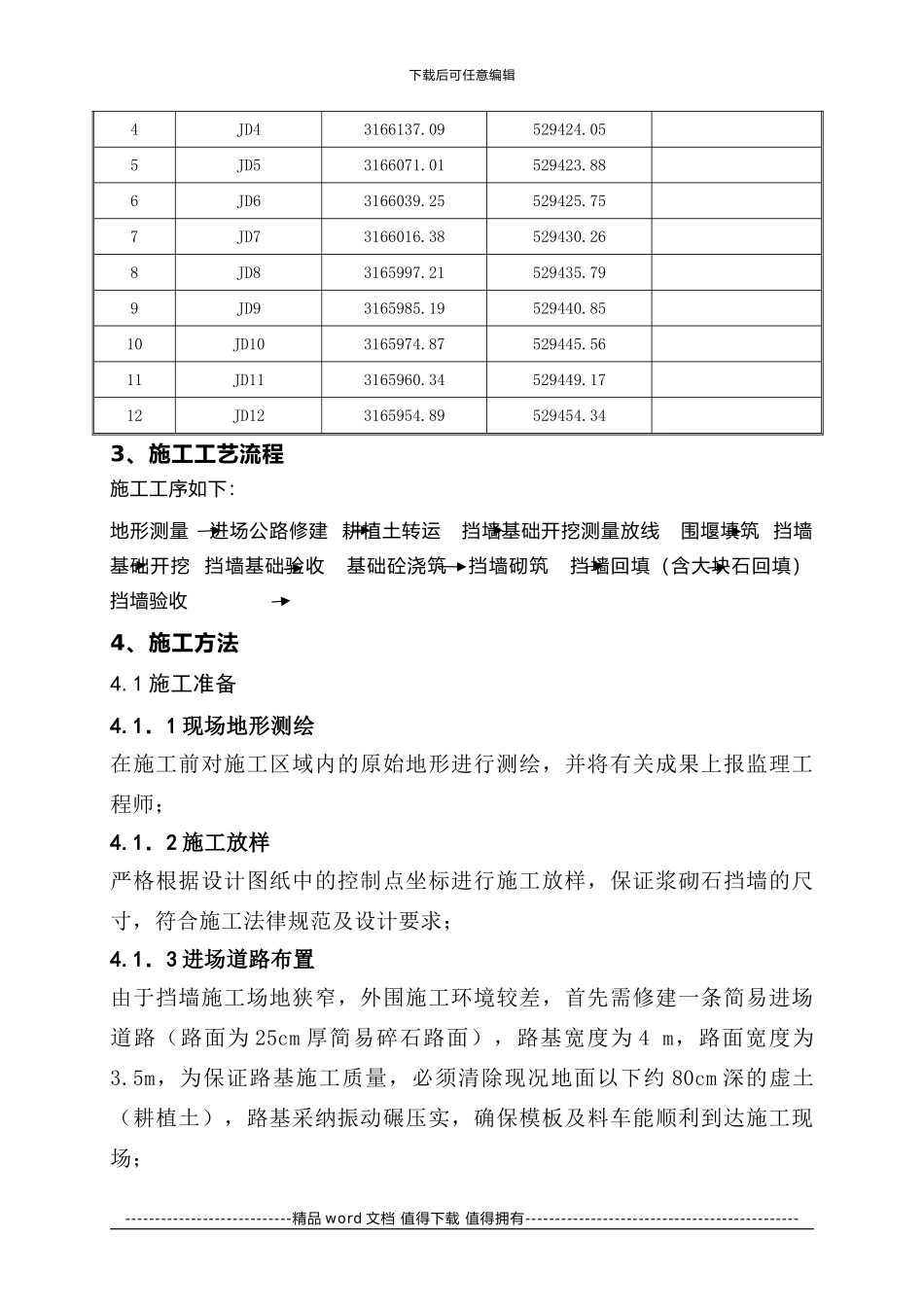

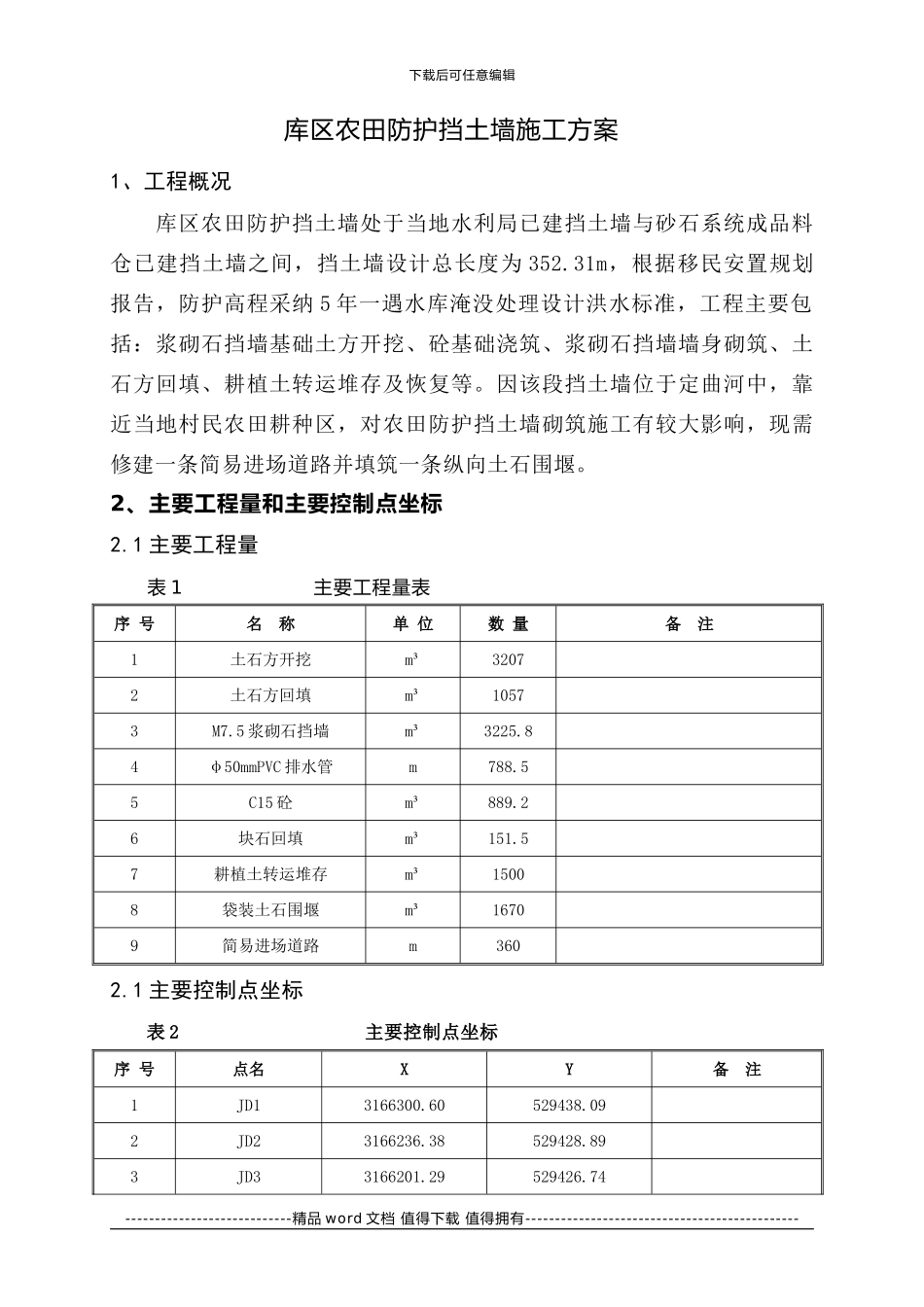

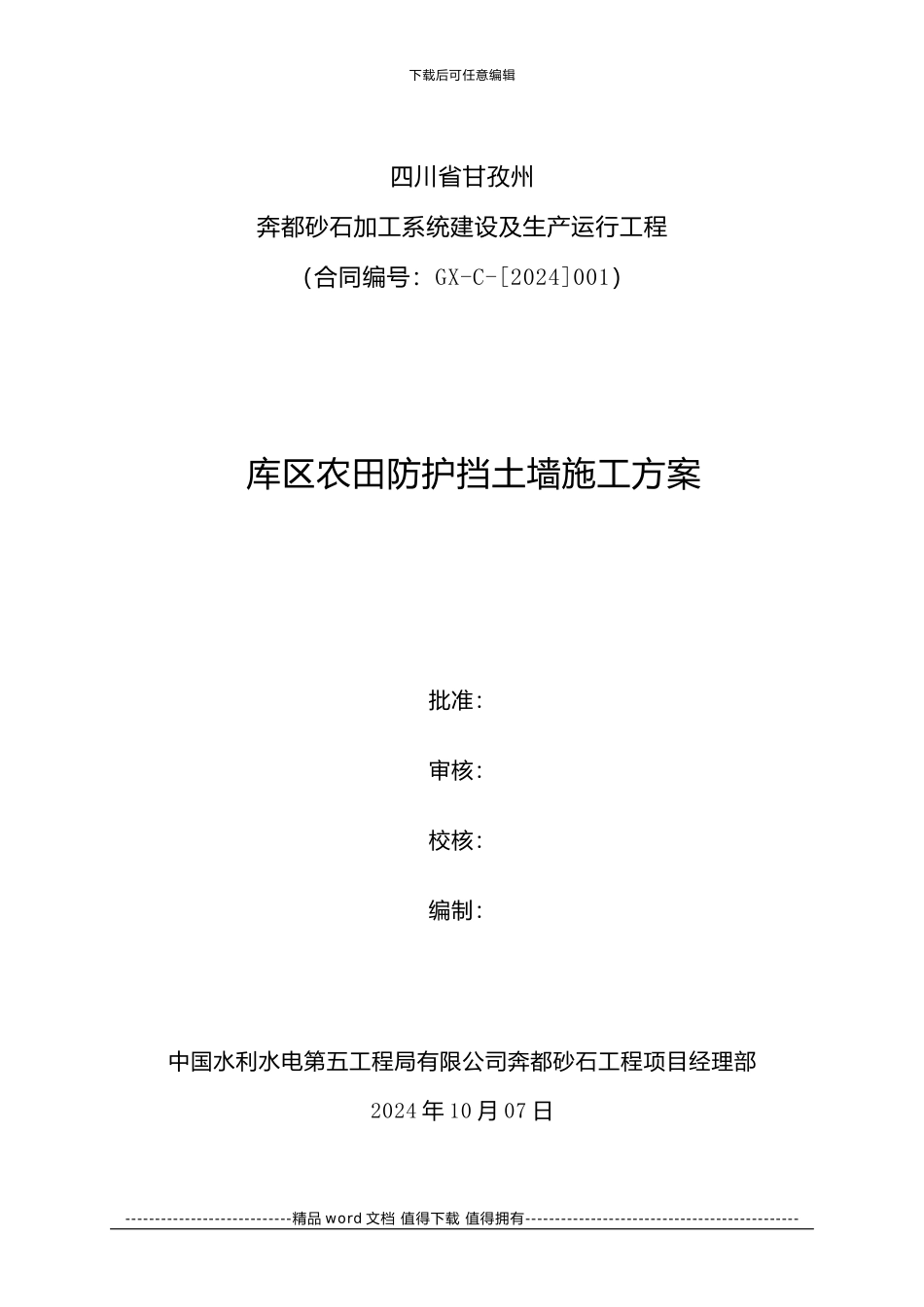

下载后可任意编辑四川省甘孜州奔都砂石加工系统建设及生产运行工程（合同编号：GX-C-[2024]001） 库区农田防护挡土墙施工方案批准：审核：校核：编制：中国水利水电第五工程局有限公司奔都砂石工程项目经理部2024 年 10 月 07 日----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑库区农田防护挡土墙施工方案1、工程概况 库区农田防护挡土墙处于当地水利局已建挡土墙与砂石系统成品料仓已建挡土墙之间，挡土墙设计总长度为 352.31m，根据移民安置规划报告，防护高程采纳 5 年一遇水库淹没处理设计洪水标准，工程主要包括：浆砌石挡墙基础土方开挖、砼基础浇筑、浆砌石挡墙墙身砌筑、土石方回填、耕植土转运堆存及恢复等。因该段挡土墙位于定曲河中，靠近当地村民农田耕种区，对农田防护挡土墙砌筑施工有较大影响，现需修建一条简易进场道路并填筑一条纵向土石围堰。2、主要工程量和主要控制点坐标2.1 主要工程量表 1 主要工程量表序 号名 称单 位数 量备 注1土石方开挖m³32072土石方回填m³10573M7.5 浆砌石挡墙m³3225.84φ50mmPVC 排水管m788.55C15 砼m³889.26块石回填m³151.57耕植土转运堆存m³15008袋装土石围堰m³16709简易进场道路m3602.1 主要控制点坐标表 2 主要控制点坐标序 号点名XY备 注1JD13166300.60529438.092JD23166236.38529428.893JD33166201.29529426.74----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑4JD43166137.09529424.055JD53166071.01529423.886JD63166039.25529425.757JD73166016.38529430.268 JD83165997.21529435.799JD93165985.19529440.8510JD103165974.87529445.5611JD113165960.34529449.1712JD123165954.89529454.343、施工工艺流程施工工序如下：地形测量 进场公路修建 耕植土转运 挡墙基础开挖测量放线 围堰填筑 挡墙基础开挖 挡墙基础验收 基础砼浇筑 挡墙砌筑 挡墙回填（含大块石回填） 挡墙验收4、施工方法4.1 施工准备4.1．1 现场地形测绘在施工前对施工区域内的原始地形进行测绘，并将有关成果上报监理工程师；4.1．2 施工放样严格根据设计图纸中的控制点坐标进行施工放样，保证浆砌石挡墙的尺寸，符合施工法律规范及设计要求；4.1．3 进场道路布置由于挡墙施工场地狭窄，外围施工环境较...
