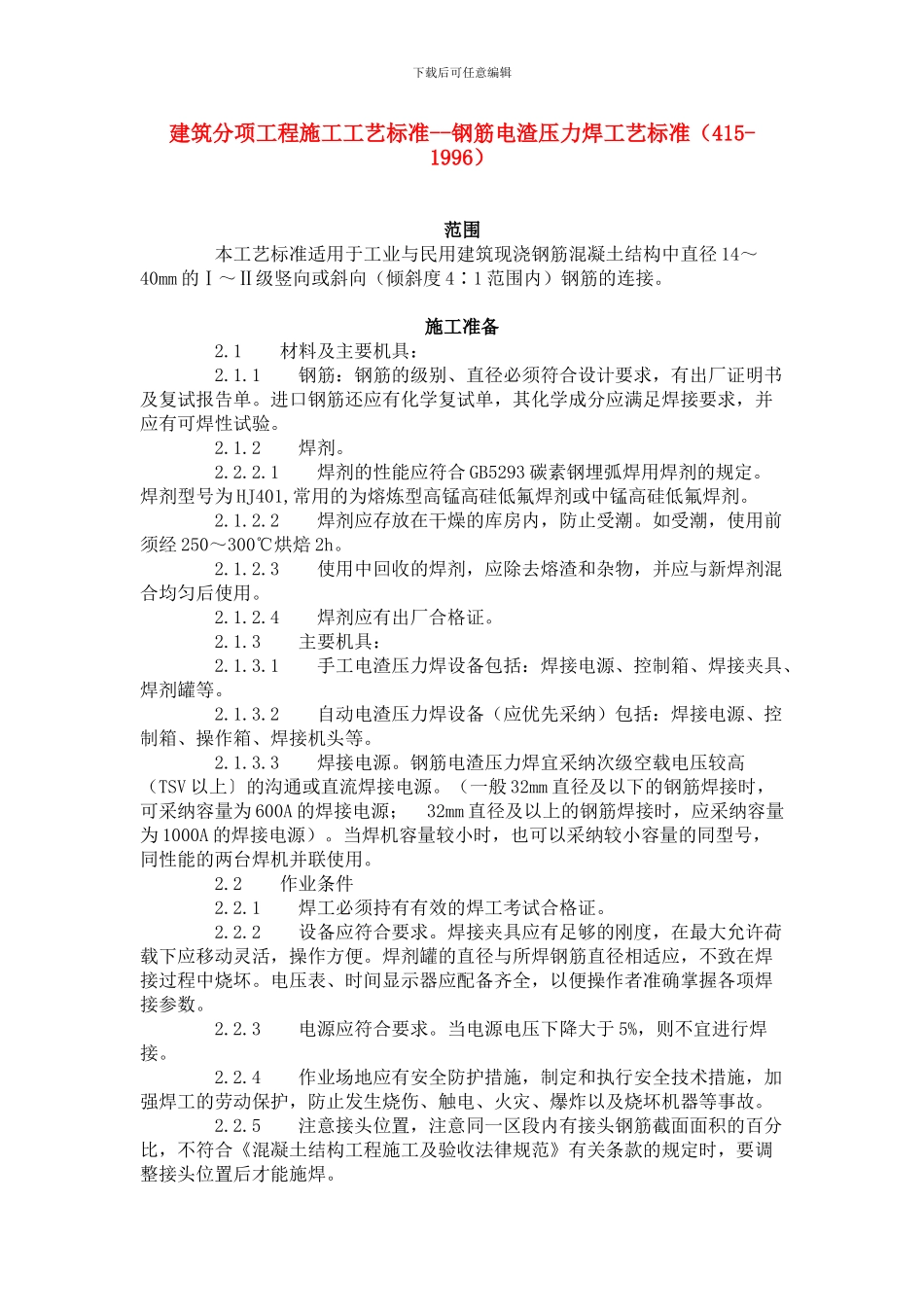

下载后可任意编辑建筑分项工程施工工艺标准--钢筋电渣压力焊工艺标准（415-1996）范围 本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径 14～ 40mm 的Ⅰ～Ⅱ级竖向或斜向（倾斜度 4∶1 范围内）钢筋的连接。施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2.1.2 焊剂。 2.2.2.1 焊剂的性能应符合 GB5293 碳素钢埋弧焊用焊剂的规定。焊剂型号为 HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。 2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经 250～300℃烘焙 2h。 2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。 2.1.2.4 焊剂应有出厂合格证。 2.1.3 主要机具： 2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。 2.1.3.2 自动电渣压力焊设备（应优先采纳）包括：焊接电源、控制箱、操作箱、焊接机头等。 2.1.3.3 焊接电源。钢筋电渣压力焊宜采纳次级空载电压较高（TSV 以上〕的沟通或直流焊接电源。（一般 32mm 直径及以下的钢筋焊接时，可采纳容量为 600A 的焊接电源； 32mm 直径及以上的钢筋焊接时，应采纳容量为 1000A 的焊接电源）。当焊机容量较小时，也可以采纳较小容量的同型号，同性能的两台焊机并联使用。 2.2 作业条件 2.2.1 焊工必须持有有效的焊工考试合格证。 2.2.2 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。 2.2.3 电源应符合要求。当电源电压下降大于 5%，则不宜进行焊接。 2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。 2.2.5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工及验收法律规范》有关条款的规定时，要调整接头位置后才能施焊。下载后可任意编辑操作工艺 3.1 工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球 (也可省去)→安放焊剂灌、填装焊剂 →试焊、作试件→确定焊接参数→施焊→...
