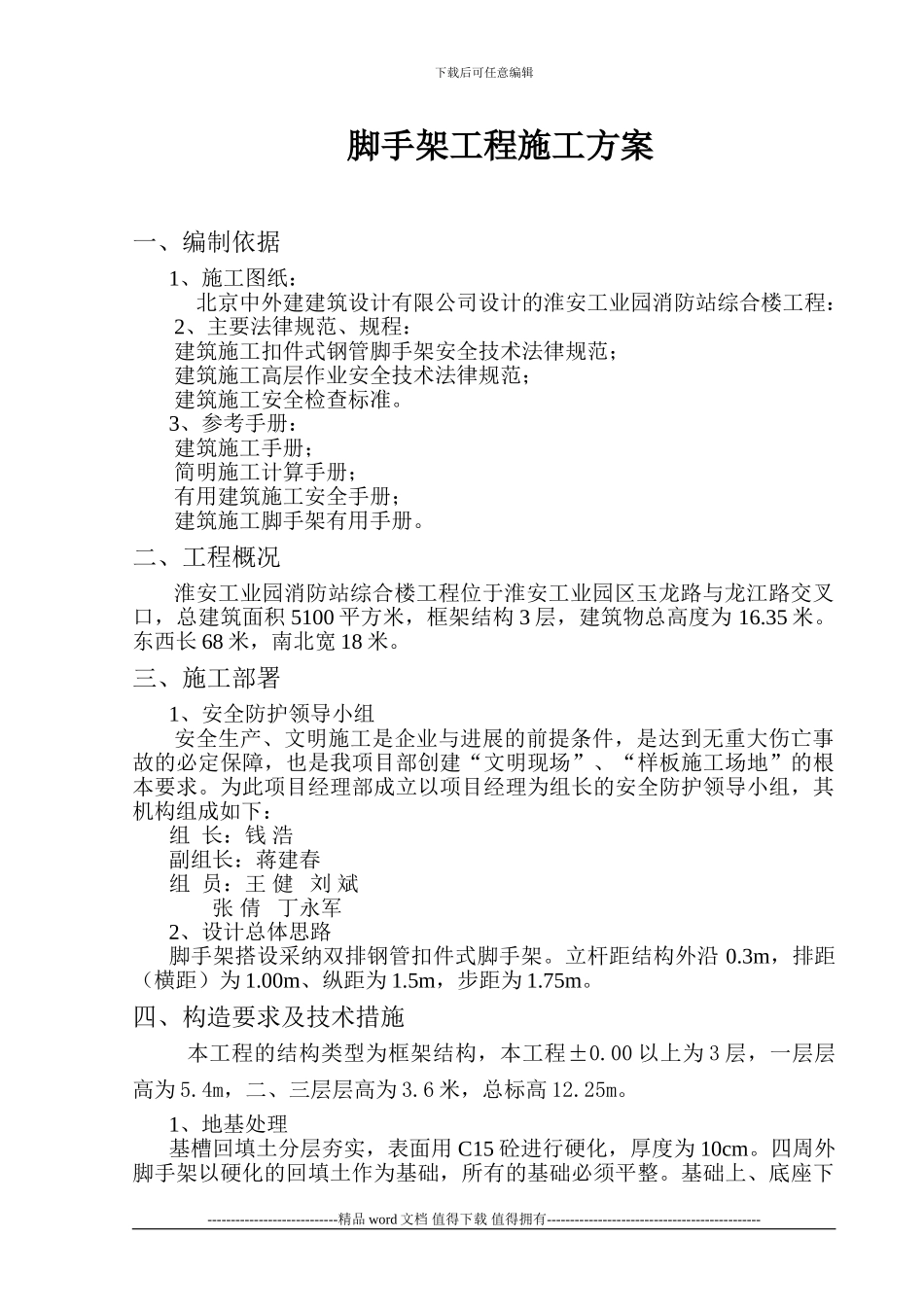

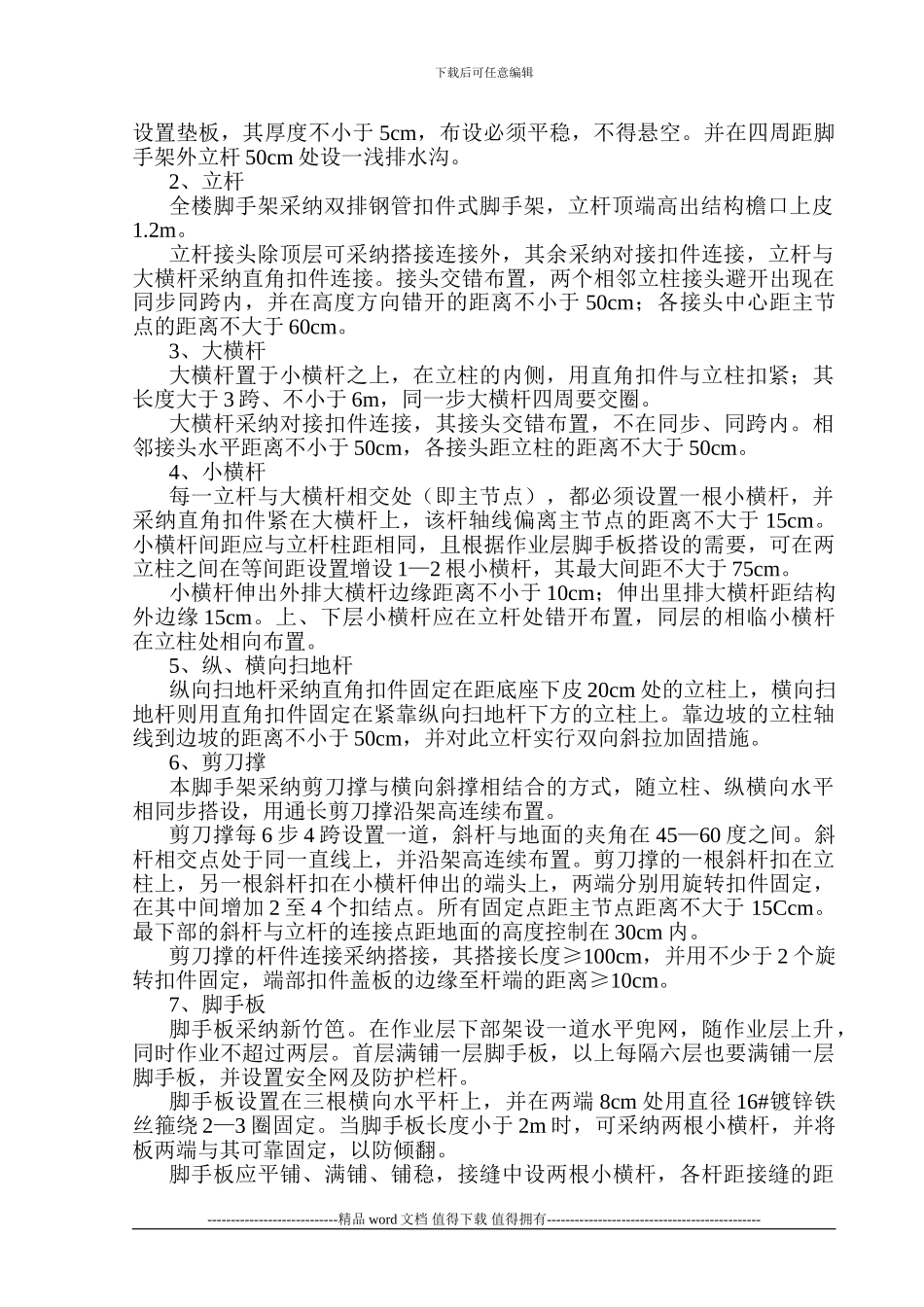

下载后可任意编辑脚手架工程施工方案一、编制依据1、施工图纸：北京中外建建筑设计有限公司设计的淮安工业园消防站综合楼工程： 2、主要法律规范、规程：建筑施工扣件式钢管脚手架安全技术法律规范；建筑施工高层作业安全技术法律规范；建筑施工安全检查标准。3、参考手册：建筑施工手册；简明施工计算手册；有用建筑施工安全手册；建筑施工脚手架有用手册。二、工程概况淮安工业园消防站综合楼工程位于淮安工业园区玉龙路与龙江路交叉口，总建筑面积 5100 平方米，框架结构 3 层，建筑物总高度为 16.35 米。东西长 68 米，南北宽 18 米。三、施工部署1、安全防护领导小组安全生产、文明施工是企业与进展的前提条件，是达到无重大伤亡事故的必定保障，也是我项目部创建“文明现场”、“样板施工场地”的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成如下：组 长：钱 浩副组长：蒋建春组 员：王 健 刘 斌 张 倩 丁永军2、设计总体思路脚手架搭设采纳双排钢管扣件式脚手架。立杆距结构外沿 0.3m，排距（横距）为 1.00m、纵距为 1.5m，步距为 1.75m。四、构造要求及技术措施本工程的结构类型为框架结构，本工程±0.00 以上为 3 层，一层层高为 5.4m，二、三层层高为 3.6 米，总标高 12.25m。1、地基处理基槽回填土分层夯实，表面用 C15 砼进行硬化，厚度为 10cm。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑设置垫板，其厚度不小于 5cm，布设必须平稳，不得悬空。并在四周距脚手架外立杆 50cm 处设一浅排水沟。2、立杆全楼脚手架采纳双排钢管扣件式脚手架，立杆顶端高出结构檐口上皮1.2m。 立杆接头除顶层可采纳搭接连接外，其余采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm。3、大横杆大横杆置于小横杆之上，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于 3 跨、不小于 6m，同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于 50cm，各接头距立柱的距离不大于 50cm。4、小横杆每一立杆与大横杆相交处...
