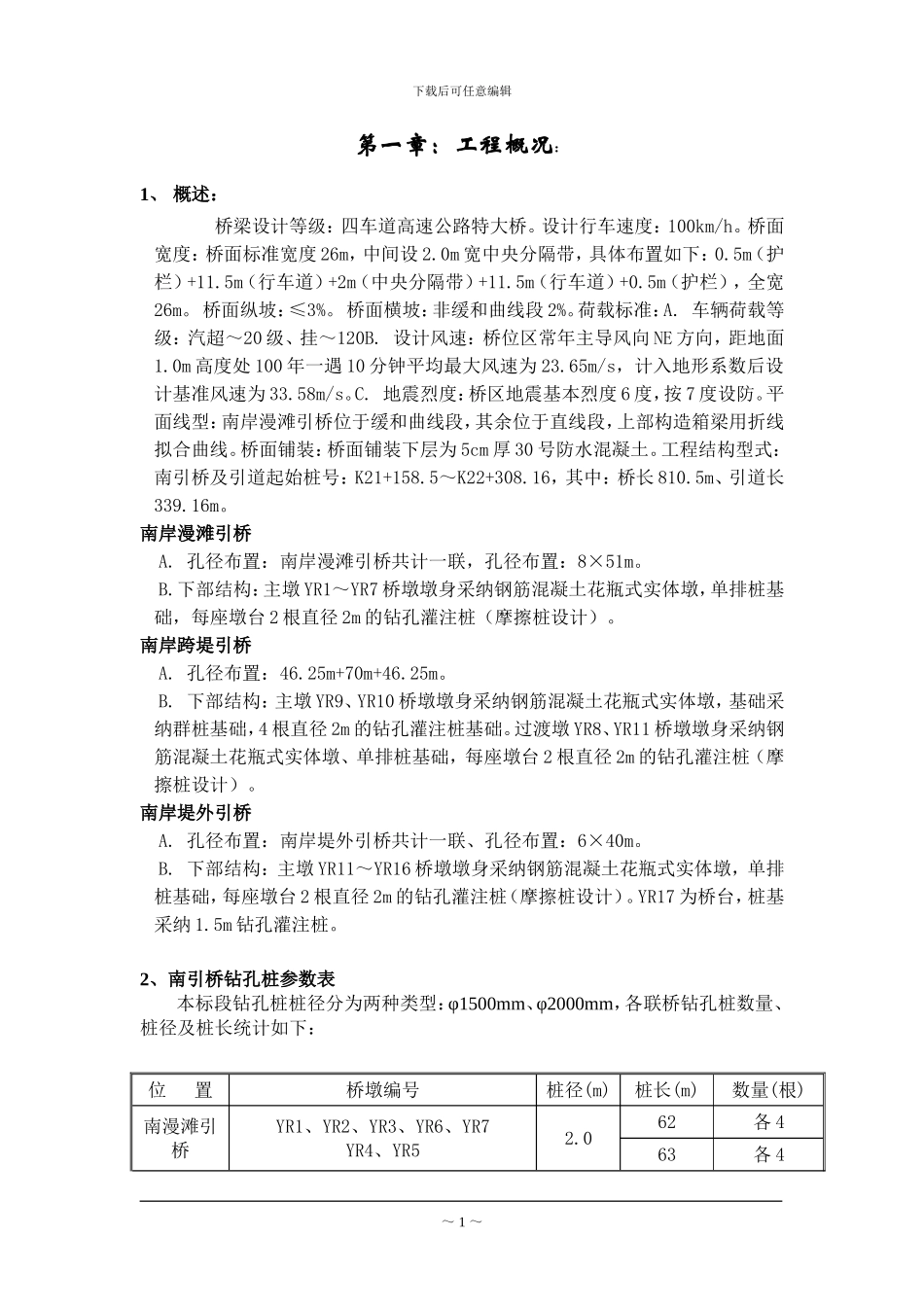

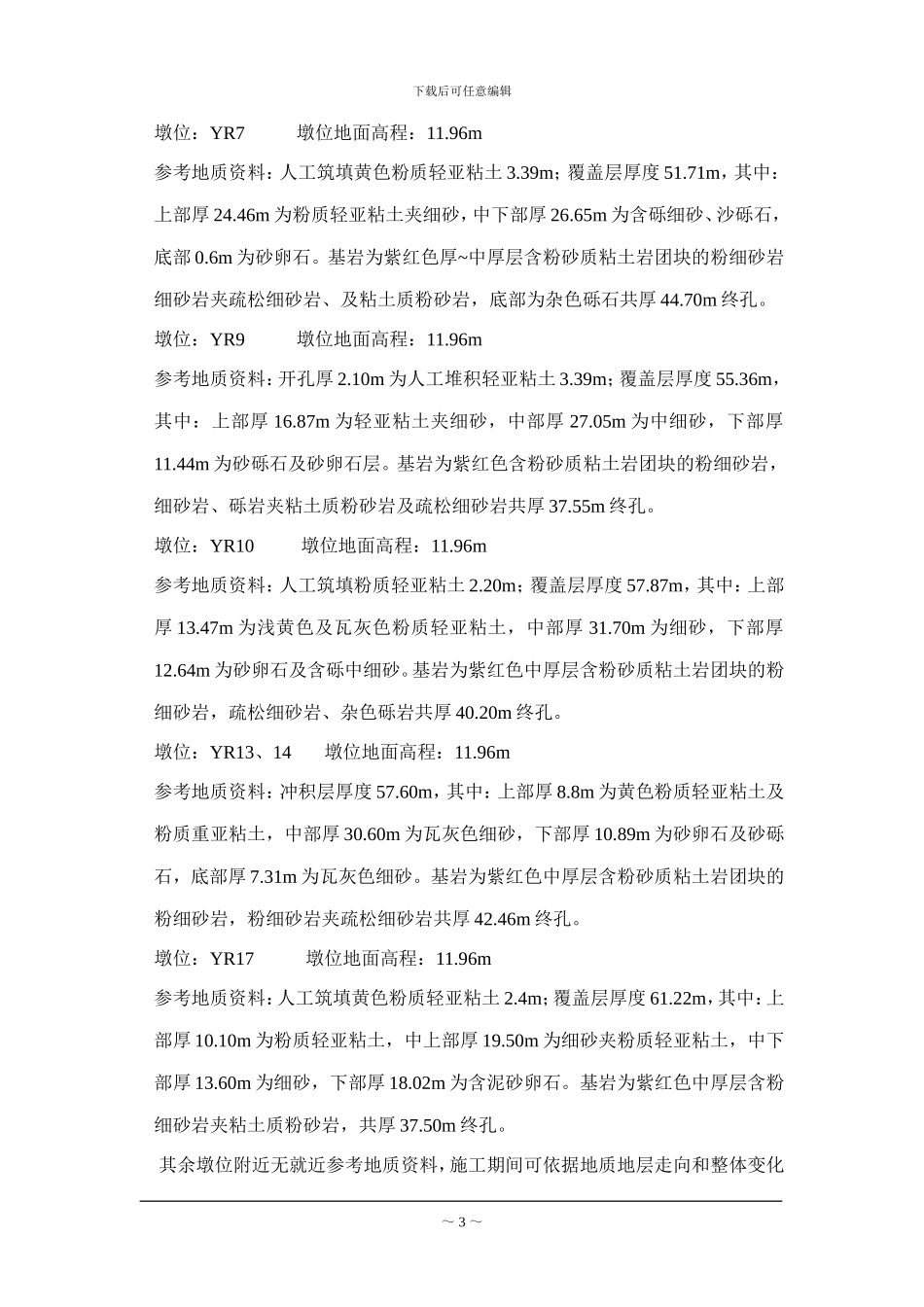

下载后可任意编辑第一章：工程概况：1、 概述： 桥梁设计等级：四车道高速公路特大桥。设计行车速度：100km/h。桥面宽度：桥面标准宽度 26m，中间设 2.0m 宽中央分隔带，具体布置如下：0.5m（护栏）+11.5m（行车道）+2m（中央分隔带）+11.5m（行车道）+0.5m（护栏），全宽26m。 桥面纵坡：≤3%。 桥面横坡：非缓和曲线段 2%。荷载标准：A. 车辆荷载等级：汽超～20 级、挂～120B. 设计风速：桥位区常年主导风向 NE 方向，距地面1.0m 高度处 100 年一遇 10 分钟平均最大风速为 23.65m/s，计入地形系数后设计基准风速为 33.58m/s。C. 地震烈度：桥区地震基本烈度 6 度，按 7 度设防。平面线型：南岸漫滩引桥位于缓和曲线段，其余位于直线段，上部构造箱梁用折线拟合曲线。桥面铺装：桥面铺装下层为 5cm 厚 30 号防水混凝土。工程结构型式：南引桥及引道起始桩号：K21+158.5～K22+308.16，其中：桥长 810.5m、引道长339.16m。南岸漫滩引桥 A. 孔径布置：南岸漫滩引桥共计一联，孔径布置：8×51m。 B.下部结构：主墩 YR1～YR7 桥墩墩身采纳钢筋混凝土花瓶式实体墩，单排桩基础，每座墩台 2 根直径 2m 的钻孔灌注桩（摩擦桩设计）。南岸跨堤引桥 A. 孔径布置：46.25m+70m+46.25m。 B. 下部结构：主墩 YR9、YR10 桥墩墩身采纳钢筋混凝土花瓶式实体墩，基础采纳群桩基础，4 根直径 2m 的钻孔灌注桩基础。过渡墩 YR8、YR11 桥墩墩身采纳钢筋混凝土花瓶式实体墩、单排桩基础，每座墩台 2 根直径 2m 的钻孔灌注桩（摩擦桩设计）。南岸堤外引桥 A. 孔径布置：南岸堤外引桥共计一联、孔径布置：6×40m。 B. 下部结构：主墩 YR11～YR16 桥墩墩身采纳钢筋混凝土花瓶式实体墩，单排桩基础，每座墩台 2 根直径 2m 的钻孔灌注桩（摩擦桩设计）。YR17 为桥台，桩基采纳 1.5m 钻孔灌注桩。2、南引桥钻孔桩参数表本标段钻孔桩桩径分为两种类型：φ1500mm、φ2000mm，各联桥钻孔桩数量、桩径及桩长统计如下：位 置桥墩编号桩径(m)桩长(m)数量(根)南漫滩引桥YR1、YR2、YR3、YR6、YR7YR4、YR52.062各 463各 4～ 1 ～下载后可任意编辑南岸跨堤引桥YR8584YR9668YR10708YR11624南岸堤外引桥YR12、YR13、YR14、YR15、YR1662各 4YR171.56083、工程地质水文情况：⑴、桥轴线地质情况： 本施工区域上部覆盖层为厚 9.0～26.0m 的粉质轻亚粘土夹细砂，由北向南厚度递减。桥位基岩主要为松散的粉细砂岩...
