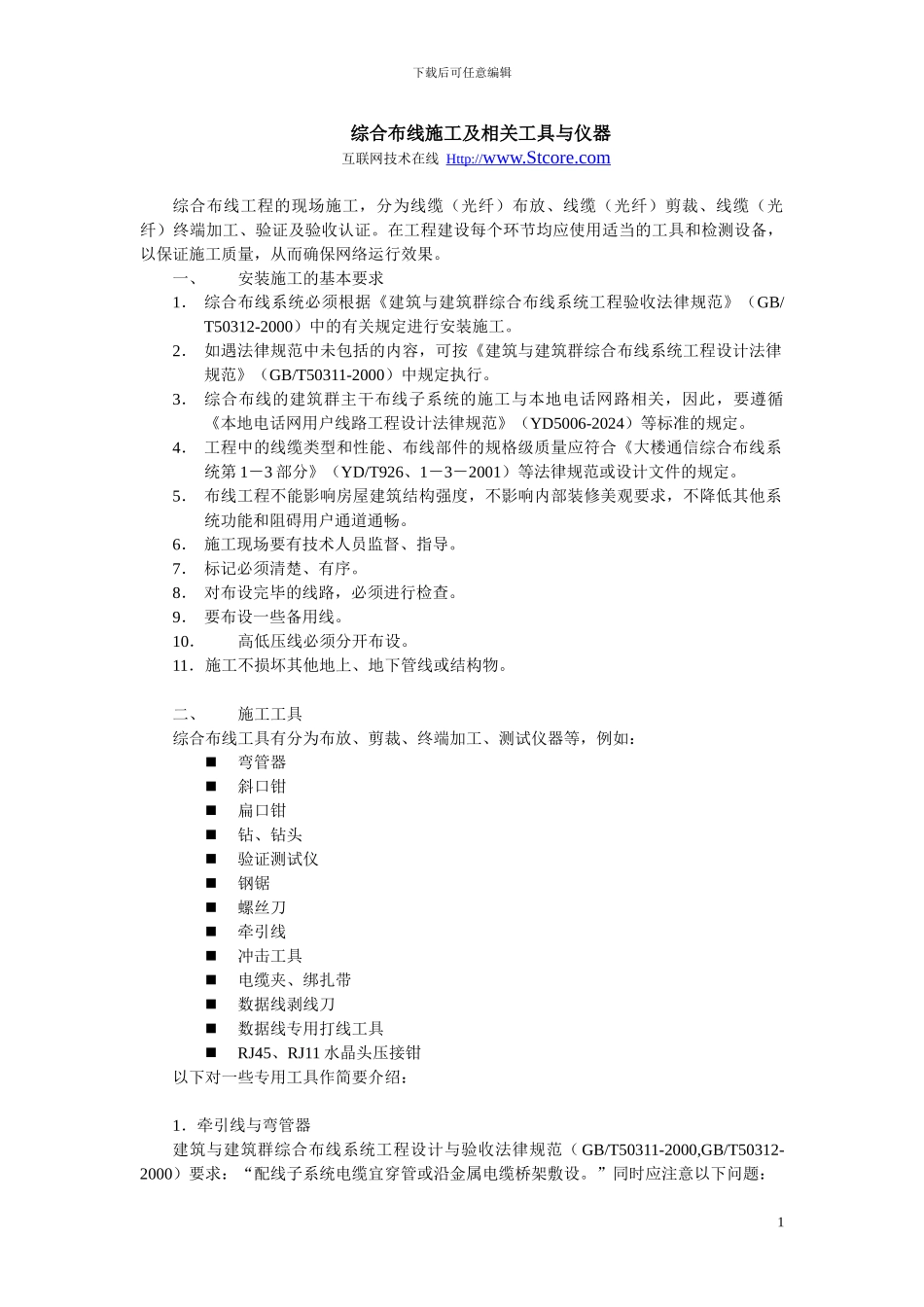

下载后可任意编辑综合布线施工及相关工具与仪器互联网技术在线 Http:// www.Stcore.com 综合布线工程的现场施工，分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤）终端加工、验证及验收认证。在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。一、安装施工的基本要求1． 综合布线系统必须根据《建筑与建筑群综合布线系统工程验收法律规范》（GB/T50312-2000）中的有关规定进行安装施工。2． 如遇法律规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计法律规范》（GB/T50311-2000）中规定执行。3． 综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计法律规范》（YD5006-2024）等标准的规定。4． 工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第 1－3 部分》（YD/T926、1－3－2001）等法律规范或设计文件的规定。5． 布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和阻碍用户通道通畅。6． 施工现场要有技术人员监督、指导。7． 标记必须清楚、有序。8． 对布设完毕的线路，必须进行检查。9． 要布设一些备用线。10．高低压线必须分开布设。11．施工不损坏其他地上、地下管线或结构物。二、施工工具综合布线工具有分为布放、剪裁、终端加工、测试仪器等，例如：弯管器斜口钳扁口钳钻、钻头验证测试仪钢锯螺丝刀牵引线冲击工具电缆夹、绑扎带数据线剥线刀数据线专用打线工具RJ45、RJ11 水晶头压接钳以下对一些专用工具作简要介绍：1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收法律规范（ GB/T50311-2000,GB/T50312-2000）要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。”同时应注意以下问题：1下载后可任意编辑管线采纳的材质管线布设方式管线的弯曲半径管线的利用率（1）弯管器 美国 IDEAL 公司 74-031 铝合金弯管器采纳带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。在综合布线工程中假如使用钢管进行线缆安装，就要解决钢管的弯曲问题。先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲，并逐步移动弯管器，便可得到所需要的弯度，弯曲半径应符合下列要求：明配时，一般不小于管外径...
