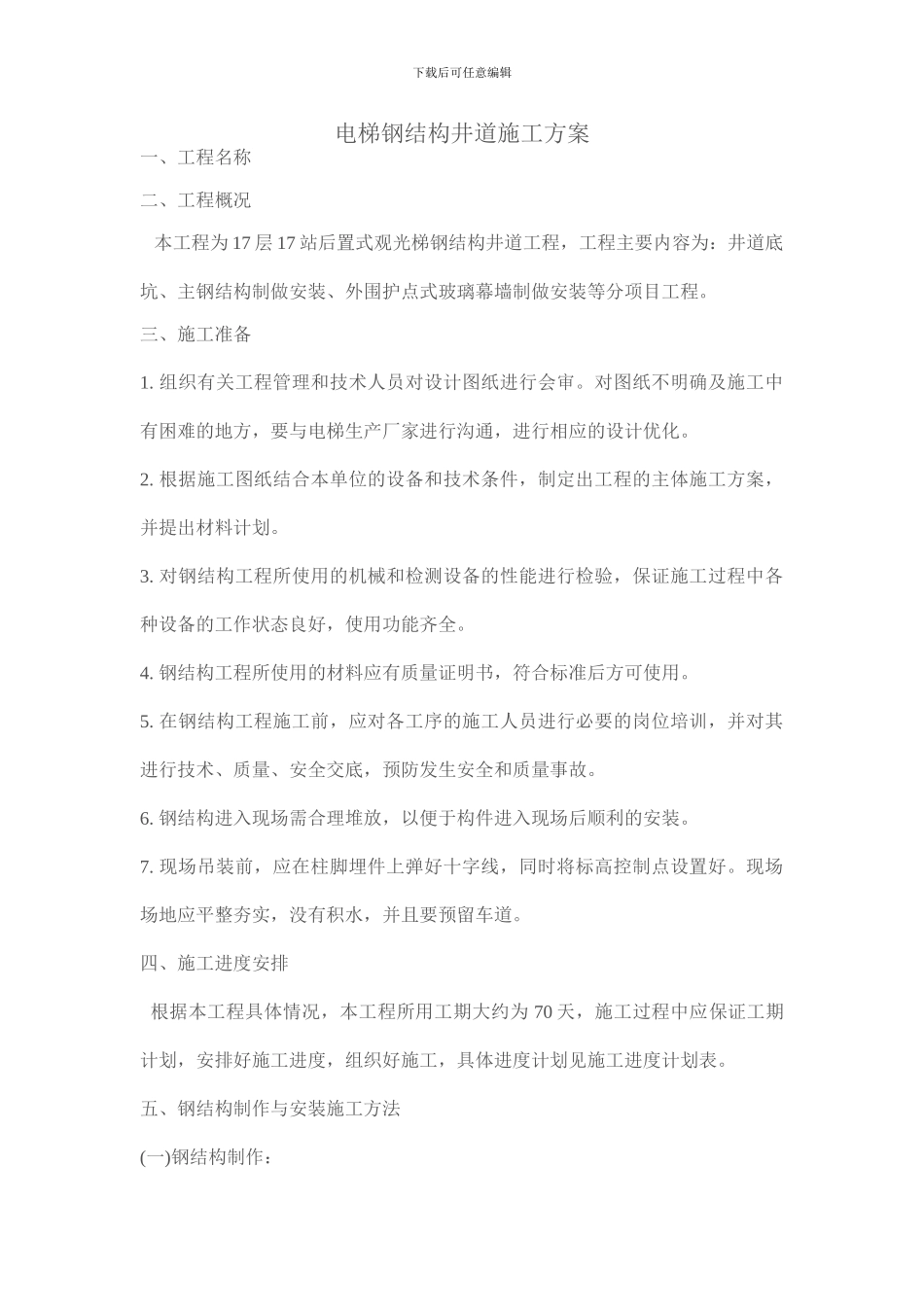

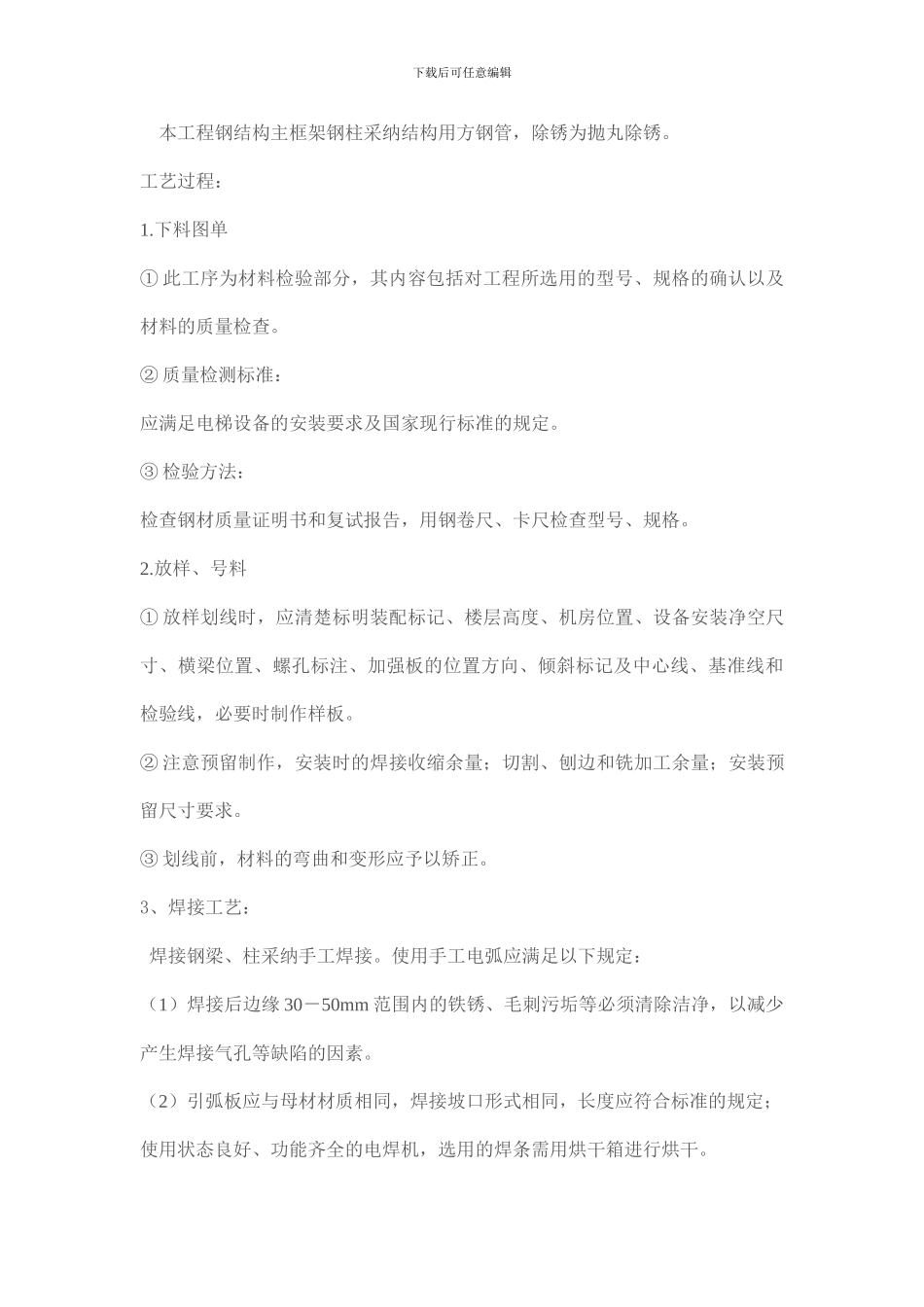

下载后可任意编辑电梯钢结构井道施工方案一、工程名称二、工程概况 本工程为 17 层 17 站后置式观光梯钢结构井道工程，工程主要内容为：井道底坑、主钢结构制做安装、外围护点式玻璃幕墙制做安装等分项目工程。三、施工准备 1. 组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与电梯生产厂家进行沟通，进行相应的设计优化。2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。 3. 对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 4. 钢结构工程所使用的材料应有质量证明书，符合标准后方可使用。 5. 在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。 6. 钢结构进入现场需合理堆放，以便于构件进入现场后顺利的安装。 7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。 四、施工进度安排 根据本工程具体情况，本工程所用工期大约为 70 天，施工过程中应保证工期计划，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。 五、钢结构制作与安装施工方法 (一)钢结构制作： 下载后可任意编辑 本工程钢结构主框架钢柱采纳结构用方钢管，除锈为抛丸除锈。 工艺过程： 1.下料图单 ① 此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ② 质量检测标准： 应满足电梯设备的安装要求及国家现行标准的规定。 ③ 检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2.放样、号料 ① 放样划线时，应清楚标明装配标记、楼层高度、机房位置、设备安装净空尺寸、横梁位置、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ② 注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③ 划线前，材料的弯曲和变形应予以矫正。 3、焊接工艺： 焊接钢梁、柱采纳手工焊接。使用手工电弧应满足以下规定：（1）焊接后边缘 30－50mm 范围内的铁锈、毛刺污垢等必须清除洁净，以减少产生焊接气孔等缺陷的因素。（2）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用状态良好、功能...
