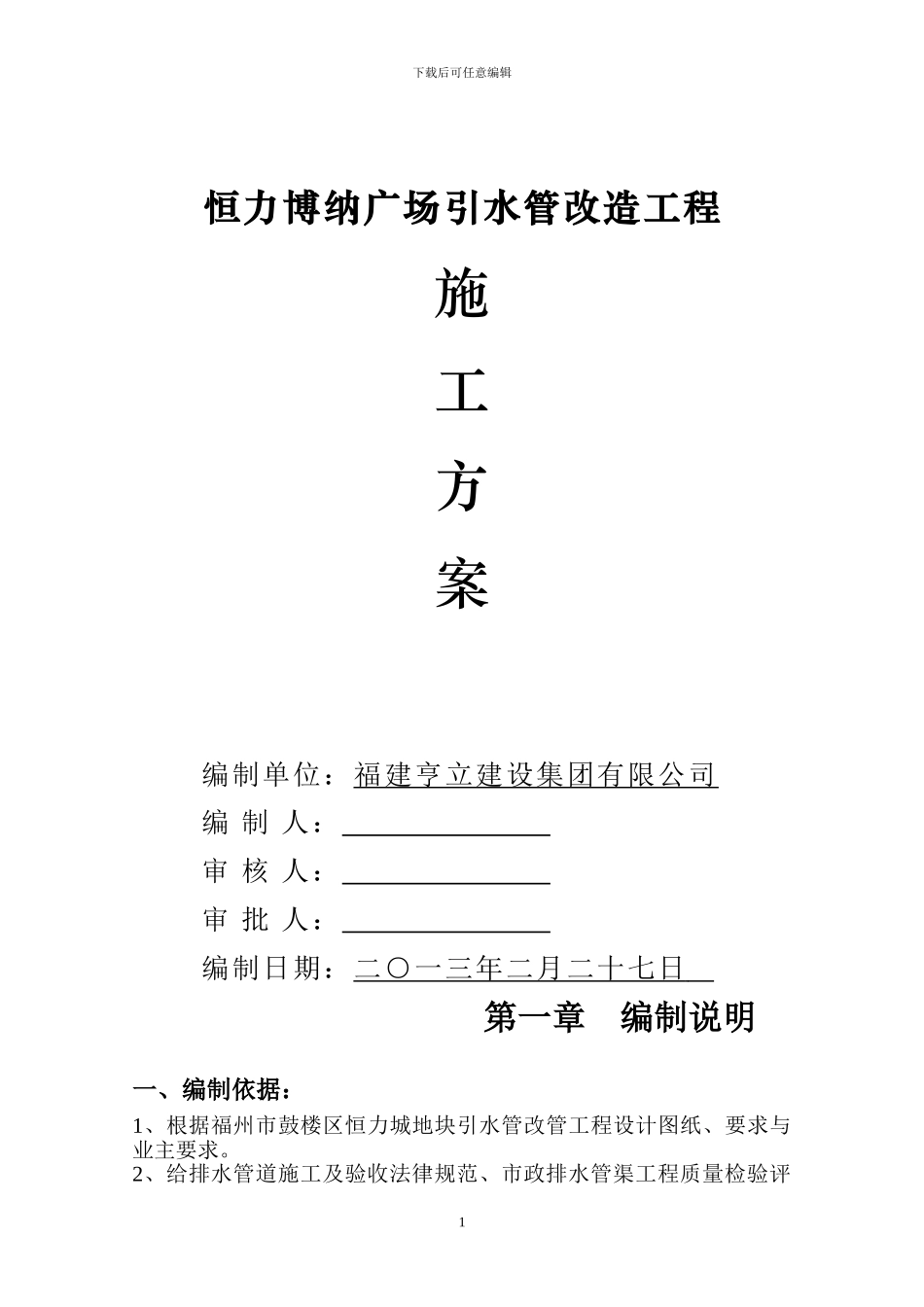

下载后可任意编辑恒力博纳广场引水管改造工程施工方案编制单位：福建亨立建设集团有限公司编 制 人： 审 核 人： 审 批 人： 编制日期：二○一三年二月二十七日 第一章 编制说明一、编制依据：1、根据福州市鼓楼区恒力城地块引水管改管工程设计图纸、要求与业主要求。2、给排水管道施工及验收法律规范、市政排水管渠工程质量检验评1下载后可任意编辑定标准，混凝土结构工程施工验收法律规范，市政道路工程质量检验评定标准等有关的标准。4、本企业的管理水平，技术装备及历年来同类工程施工经验。5、由于沟槽开挖时地下原有管线的不确定性，造成工程需临时改迁管或修复工程等的施工方案暂不列入。2下载后可任意编辑第二章 施工方案和技术要求一、工程概述（1）福州市鼓楼区恒力城地块引水管改管工程，位于北二环西路北侧、北浪路的西侧，北至湖前河。（2）福州市鼓楼区恒力城地块引水管改管工程主要项目：开挖埋管钢筋砼雨水管道 DN2400 管 216.5 米，A3 大型雨水检查井 4 座，出水口块石挡土墙 1 处，回填砂 1057 立方。（2）由于该工程开挖部分在北二环西路的绿化带和北浪路的人行道上，且开挖深度达到 4 米左右，开挖施工时采纳槽型钢板桩支撑，污水泵抽水排水，准备从下游往上游逐段开挖施工至湖前河，并实行彩钢板全封闭施工。 二、技术要求：本工程除了另有规定外，所有材料、设备和工程的质量均应符合下列标准和法律规范：GB11836-95 《混凝土和钢筋混凝土排水管》GB50268-2024 《给水排水管道工程施工及验收法律规范》GBJ204-84 《钢筋混凝土工程施工及验收法律规范》CJJ1-90 《市政道路工程质量检验评定标准》CJJ3-90 《市政排水管渠工程质量检验评定标准》GBJ107-84 《混凝土强度检验评定标准》三、施工方法（1）沟槽支护根据直槽宽度确定钢板桩位置，钢板桩采纳 20 号槽钢，采纳6.0 米长钢板桩支护间距为 1 米支护三根。根据本工程现状，垂直高度支可以设一道，采纳 219 钢管支撑，间距 1.5 米，支撑与围囹采纳电焊连接。（2）沟槽开挖沟槽直槽开挖宽度根据设计图纸上的管径和埋设深度确定宽度。沟槽支护必须随挖随撑，严禁未作水平支撑，人员下沟槽作业。根据现场踏勘，现场无条件堆土，均需外运。如在沟槽边临时3下载后可任意编辑堆土采纳单面堆土，高度不大于 1.5 米，离沟槽的距离不小于 1.2 米。当日生产的渣土必须当天晚上运走,不得置放过夜。挖土由上而下逐层开挖，逐层进行支撑，...
