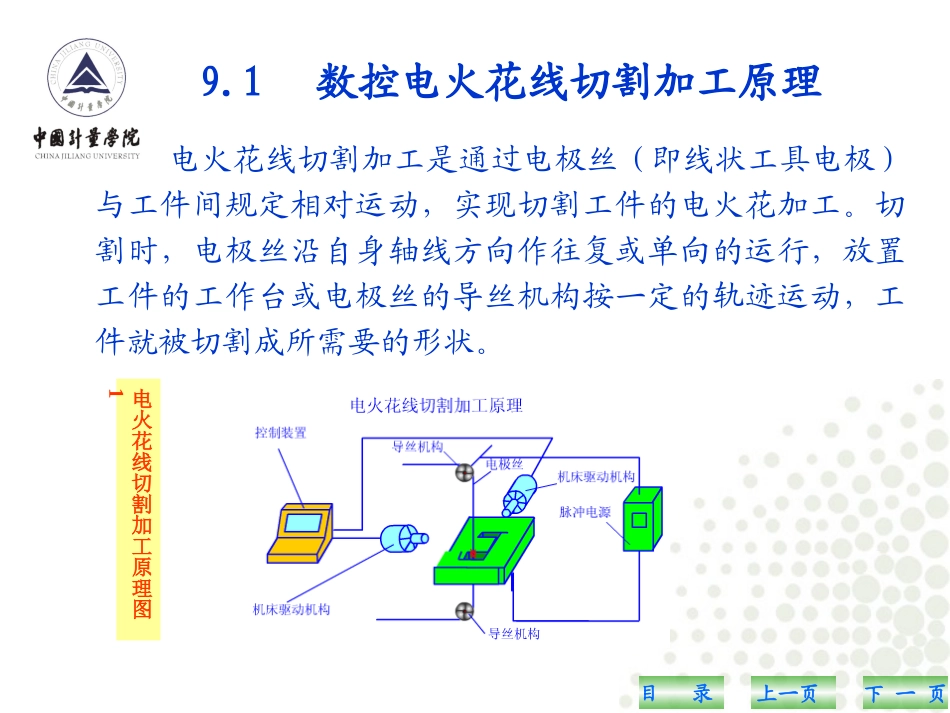

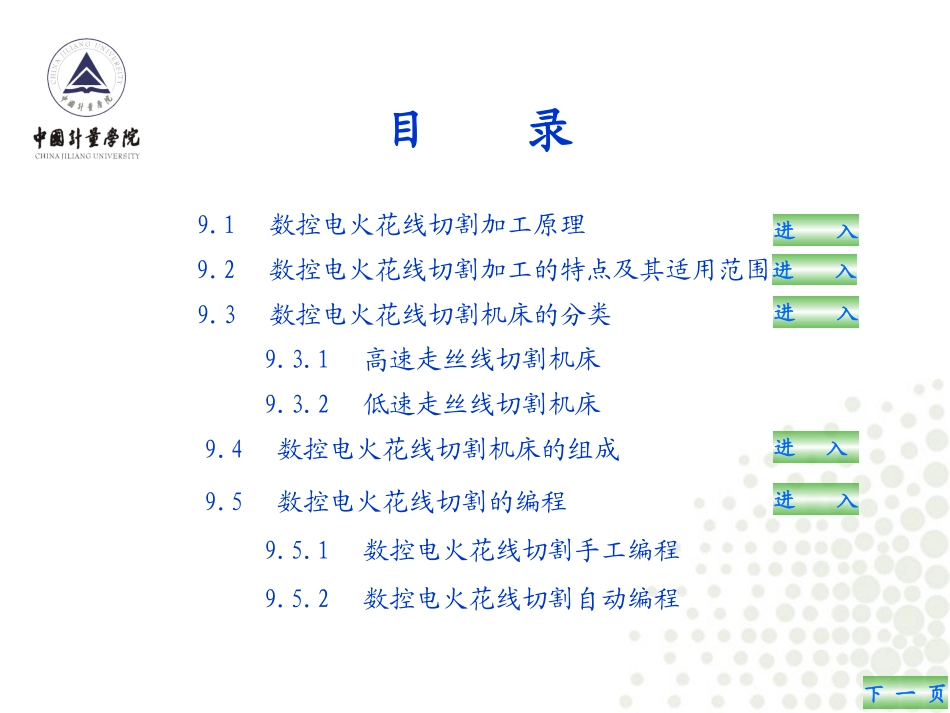

金工实习第九章线切割加工工程训练中心目录9.1数控电火花线切割加工原理9.2数控电火花线切割加工的特点及其适用范围9.3数控电火花线切割机床的分类9.3.1高速走丝线切割机床9.3.2低速走丝线切割机床9.4数控电火花线切割机床的组成9.5数控电火花线切割的编程9.5.1数控电火花线切割手工编程9.5.2数控电火花线切割自动编程进入进入进入进入进入下一页9.1数控电火花线切割加工原理电火花线切割加工是通过电极丝(即线状工具电极)与工件间规定相对运动，实现切割工件的电火花加工。切割时，电极丝沿自身轴线方向作往复或单向的运行，放置工件的工作台或电极丝的导丝机构按一定的轨迹运动，工件就被切割成所需要的形状。电火花线切割加工原理图1上一页目录下一页9.1数控电火花线切割加工原理电火花线切割时电极丝接脉冲电源的负极,工件接脉冲电源的正极。当来一个电脉冲时,在电极丝和工件之间产生一次火花放电,在放电通道的中心温度瞬时可高达100000C以上,高温使工件金属熔化,甚至有少量气化,高温也使电极丝和工件之间的工作液部分产生气化,这些气化后的工作液和金属蒸汽瞬间迅速热膨胀,并具有爆炸的特性。这种热膨胀和局部微爆炸，抛出熔化和气化了的金属材料而实现对工件材料进行电蚀切割加工。上一页目录下一页返回9.2数控电火花线切割加工的特点及其适用范围9.2.1数控电火花线切割加工的特点1、不像电火花成形加工那样制造特定形状的工具电极，而是采用直径不等的细金属丝（铜丝或钼丝等）作工具电极，因此切割用的刀具简单，大大降低生产准备工时；2、利用计算机辅助制图自动编程软件，可方便地加工复杂形状的直纹表面；3、电极丝直径较细（Φ0.025～Φ0.3mm），切缝很窄，这样不仅有利于材料的利用，而且适合加工细小零件；上一页目录下一页9.2数控电火花线切割加工的特点及其适用范围9.2.1数控电火花线切割加工的特点4、电极丝在加工中是移动的，不断更新（低速走丝）往复使用（高速走丝），可以完全或短时间不考虑电极丝损耗对加工精度的影响；5、依靠计算机对电极丝轨迹的控制和偏移轨迹的计算，可方便地调整凹凸模具地配合间隙，依靠锥度切割功能，有可能实现凹凸模一次加工成形；上一页目录下一页9.2数控电火花线切割加工的特点及其适用范围9.2.1数控电火花线切割加工的特点6、对于粗、中、精加工，只需调整电参数即可，操作方便、自动化程度高；7、加工对象主要是平面形状，台阶盲孔型零件还无法进行加工，但是当机床上加上能使电极丝作相应倾斜运动的功能后，可实现锥面加工；8、当零件无法从周遍切入时，工件上需钻穿丝孔。上一页目录下9.2数控电火花线切割加工的特点及其适用范围9.2.2数控电火花线切割加工的适用范围1、加工模具适用于加工各种形状的冲模。调整不同的间隙补偿量，只需一次编程就可以切割凸模、凸模固定板、凹模及卸料板等。模具配合间隙、加工精度通常都能达到要求。此外，还可以加工挤压模、粉末冶金模、弯曲模、塑压模等通常带锥度的模具。上一页目录下一页返回9.2数控电火花线切割加工的特点及其适用范围9.2.2数控电火花线切割加工的适用范围2、加工电火花成形加工用的电极一般穿孔加工用的电极以及带锥度型腔加工用的电极，以及铜钨、银钨合金之类的电极材料，用线切割加工特别经济，同时也适用于加工微细复杂形状的电极。3、加工零件在试制新产品时，用线切割在呸料上直接割出零件。例如试制切割特殊微电机硅钢片定、转子铁心，由于不需上一页目录下一页返回返回厚花纹9.2数控电火花线切割加工的特点及其适用范围9.2.2数控电火花线切割加工的适用范围另行制造模具，可大大缩短制造周期、降低成本。另外修改设计、变更加工程序比较方便，加工薄件时还可多片叠在一起加工。在零件制造方面，可用于加工品种多、数量少的零件，特殊难加工材料的零件、材料实验样件、各种型孔、特殊齿轮凸轮、样板、成型刀具。同时还可进行微细加工，异形槽和标准缺陷的加工等。上一页目录下一页9.3数控电火花线切割机床的分类根据电极丝的运行速度，电火花线切割机床通常分为两大类：一类是高速走丝电火花线切割机床（WEDM-HS），这类机床的电极丝作高速往复运动，一般走丝...
