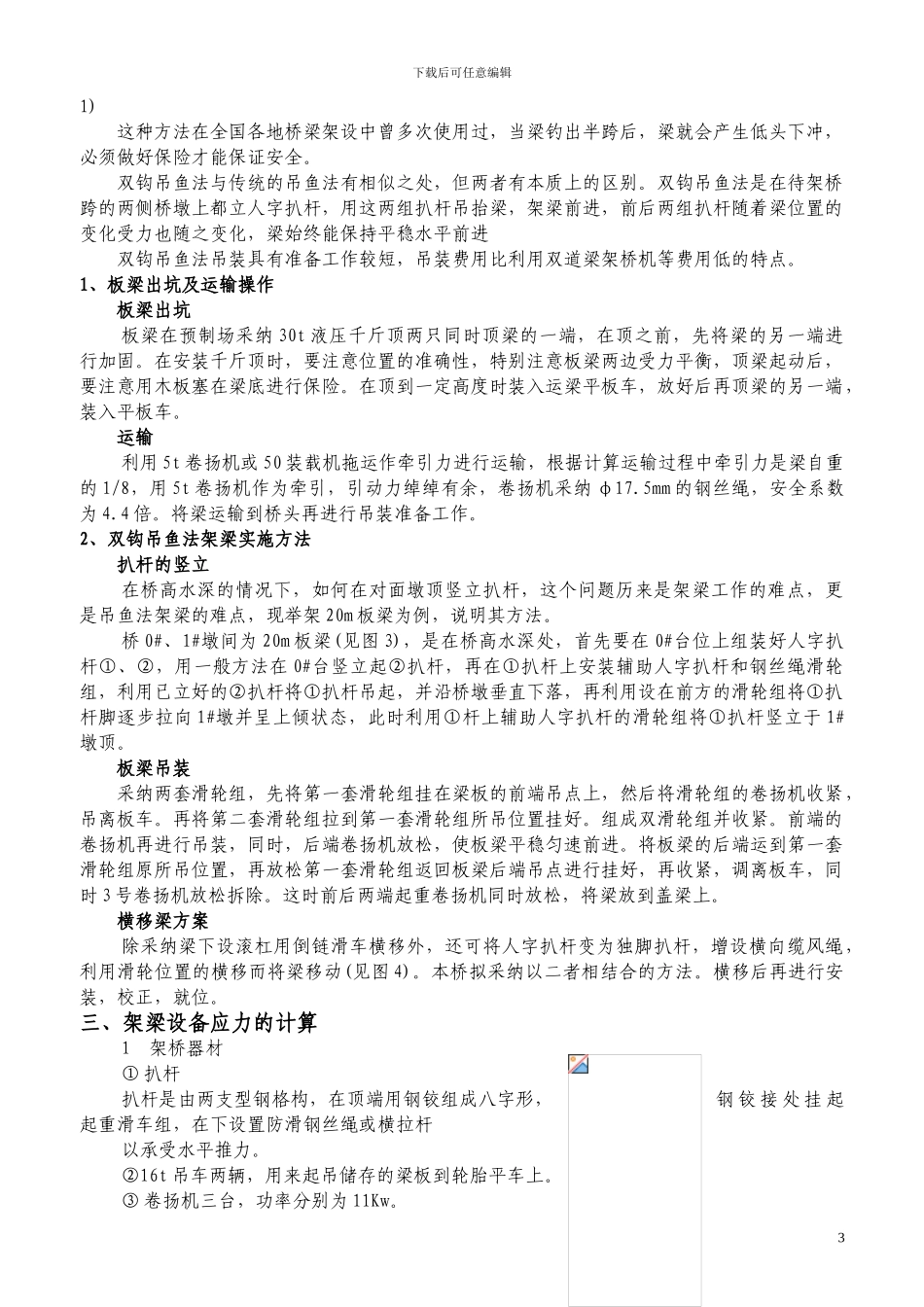

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】11最新资料，word 文档，可以自由编辑！！下载后可任意编辑重庆绕城高速与江合高速江津区连接线一期工程东 风 水 库 中 桥预应力空心板吊装方案施工单位：重庆博达建设集团股份有限公司编制日期：2024 年 6 月东风水库中桥预应力空心板人字扒杆（双钩吊鱼法）吊装方案一、工程概况东风水库中桥为 4 跨 20 米的先简支后连续的预应力空心板梁，梁重在 27.5t~31.5t 之间，共计 56 片。根据该工程桥头场地狭小，板梁数量少的实际情况，决定采纳双钩吊鱼吊装法架梁。该法设备简单、经济，但技术性较高，适用于桥高水深、桥下无法操作的桥梁，它以斜拉桥应力方式为原理，力的使用合理，设备轻便，准备工作较短。二、主要施工方法吊鱼法是在要架梁的前方预立一付超过跨度一半长的人字扒杆，扒杆把梁钓过去。(见图21下载后可任意编辑1)这种方法在全国各地桥梁架设中曾多次使用过，当梁钓出半跨后，梁就会产生低头下冲，必须做好保险才能保证安全。双钩吊鱼法与传统的吊鱼法有相似之处，但两者有本质上的区别。双钩吊鱼法是在待架桥跨的两侧桥墩上都立人字扒杆，用这两组扒杆吊抬梁，架梁前进，前后两组扒杆随着梁位置的变化受力也随之变化，梁始终能保持平稳水平前进双钩吊鱼法吊装具有准备工作较短，吊装费用比利用双道梁架桥机等费用低的特点。1、板梁出坑及运输操作板梁出坑板梁在预制场采纳 30t 液压千斤顶两只同时顶梁的一端，在顶之前，先将梁的另一端进行加固。在安装千斤顶时，要注意位置的准确性，特别注意板梁两边受力平衡，顶梁起动后，要注意用木板塞在梁底进行保险。在顶到一定高度时装入运梁平板车，放好后再顶梁的另一端，装入平板车。运输利用 5t 卷扬机或 50 装载机拖运作牵引力进行运输，根据计算运输过程中牵引力是梁自重的 1/8，用 5t 卷扬机作为牵引，引动力绰绰有余，卷扬机采纳 φ17.5mm 的钢丝绳，安全系数为 4.4 倍。将梁运输到桥头再进行吊装准备工作。2、双钩吊鱼法架梁实施方法扒杆的竖立在桥高水深的情况下，如何在对面墩顶竖立扒杆，这个问题历来是架梁工作的难点，更是吊鱼法架梁的难点，现举架 20m 板梁为例，说明其方法。桥 0#、1#墩间为 20m 板梁(见图 3)，是在桥高水深处，首先要在 0#台位上组装好人字扒杆①、②，用一般方法在 0#台竖立起②扒杆，再在①扒杆上安装辅助人字扒杆和钢丝绳滑轮组，利用已立好的②...
