托架施工作业指导书VIP免费

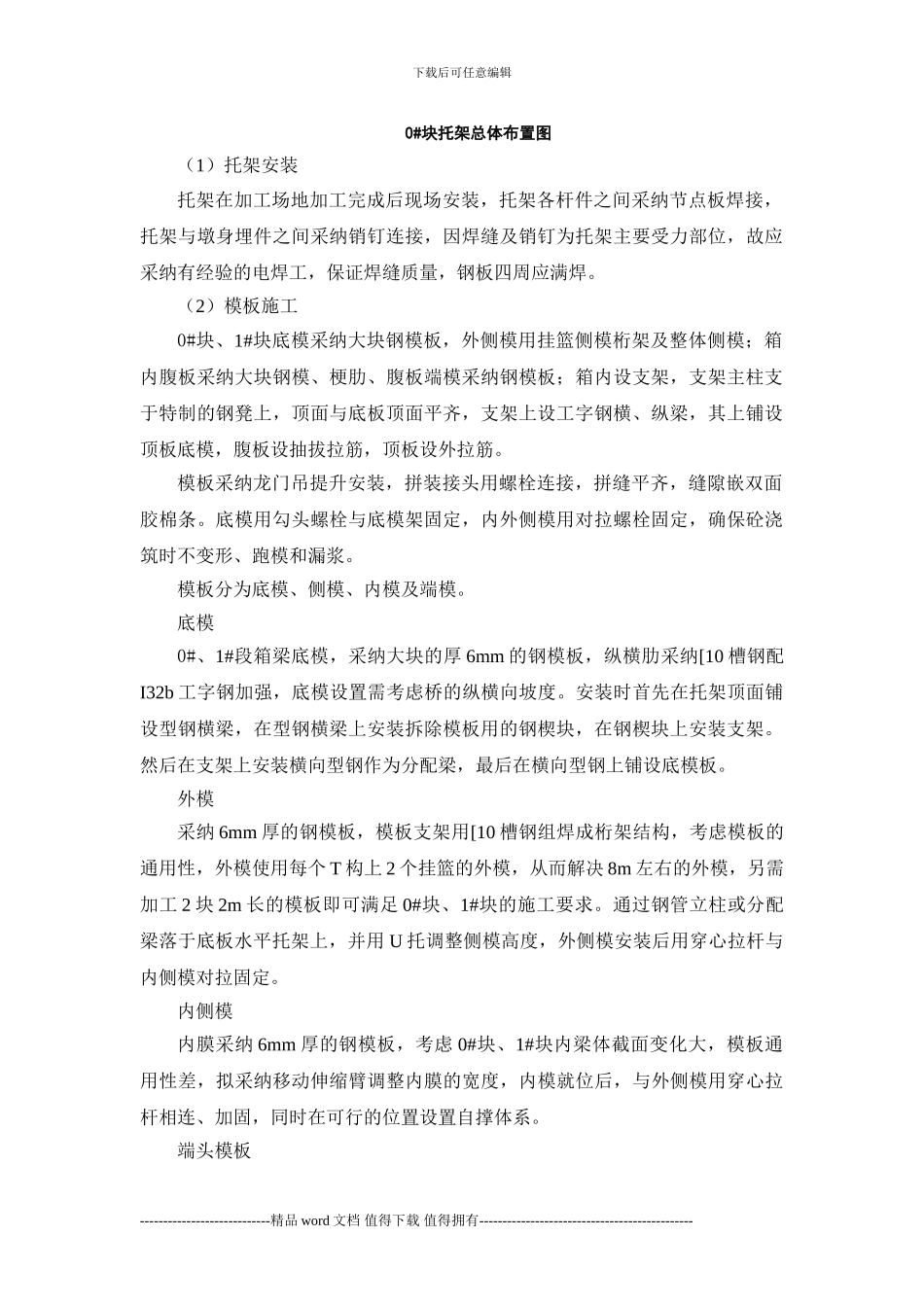

下载后可任意编辑托架安装作业指导书连续梁 0#、1#梁段三角托架施工0 号、1 号块全长为 12m，宽为 15.3m，顶板厚度 60cm，腹板厚度 100cm，底板厚度 120cm，中间部分梁高为 5m，0#块与 1#块接的部位梁高 4.882m，1#块与 2#块接的部位梁高 4.674m，0 号块混凝土 180.6m3，1 号块混凝土 49.5m3。三角托架杆件采纳 2［40b 格构式结构，承受底下横梁传递的荷载，并将荷载传递给牛腿及预埋件。 托架三角架的内支撑采纳Ⅰ 40b，托架两片三角架之间的横向连接采纳Ⅰ 20b，牛腿由 3 根Ⅰ 56b 并排、上翼缘和下翼缘贴焊 12mm钢 板 构 成 。 上 预 埋 件 采 纳 340mm （ 宽 ） x20mm （ 厚 ） 钢 板 、 330mm（宽）x20mm（厚）钢板围焊而成，端头设端头锚板。 钢材采纳 Q235B，销轴材料采纳 40Cr。施工时，在墩身上预埋上下预埋件，每边预埋上预埋件 2 根、下预埋件 2根，格构式托架上部与预埋件连接，下端支撑于牛腿上。三角托架框架内设置支撑增加其受力性能，两片三角托架采纳工字钢横向连接来增加托架的整体稳定性。托架上放置与三角架相同截面形式的支墩，支墩上放置挂篮的底下横梁。托架搭设完毕后采纳码放砂袋进行堆载预压，0 号块、1 号块托架设计见图。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑0#块托架总体布置图（1）托架安装托架在加工场地加工完成后现场安装，托架各杆件之间采纳节点板焊接，托架与墩身埋件之间采纳销钉连接，因焊缝及销钉为托架主要受力部位，故应采纳有经验的电焊工，保证焊缝质量，钢板四周应满焊。（2）模板施工0#块、1#块底模采纳大块钢模板，外侧模用挂篮侧模桁架及整体侧模；箱内腹板采纳大块钢模、梗肋、腹板端模采纳钢模板；箱内设支架，支架主柱支于特制的钢凳上，顶面与底板顶面平齐，支架上设工字钢横、纵梁，其上铺设顶板底模，腹板设抽拔拉筋，顶板设外拉筋。模板采纳龙门吊提升安装，拼装接头用螺栓连接，拼缝平齐，缝隙嵌双面胶棉条。底模用勾头螺栓与底模架固定，内外侧模用对拉螺栓固定，确保砼浇筑时不变形、跑模和漏浆。模板分为底模、侧模、内模及端模。底模0#、1#段箱梁底模，采纳大块的厚 6mm 的钢模板，纵横肋采纳[10 槽钢配I32b 工字钢加强，底模设置需考虑桥的纵横向坡度。安装时首先在托架顶面铺设型钢横梁，在型钢横梁上安装拆除模板用的...
