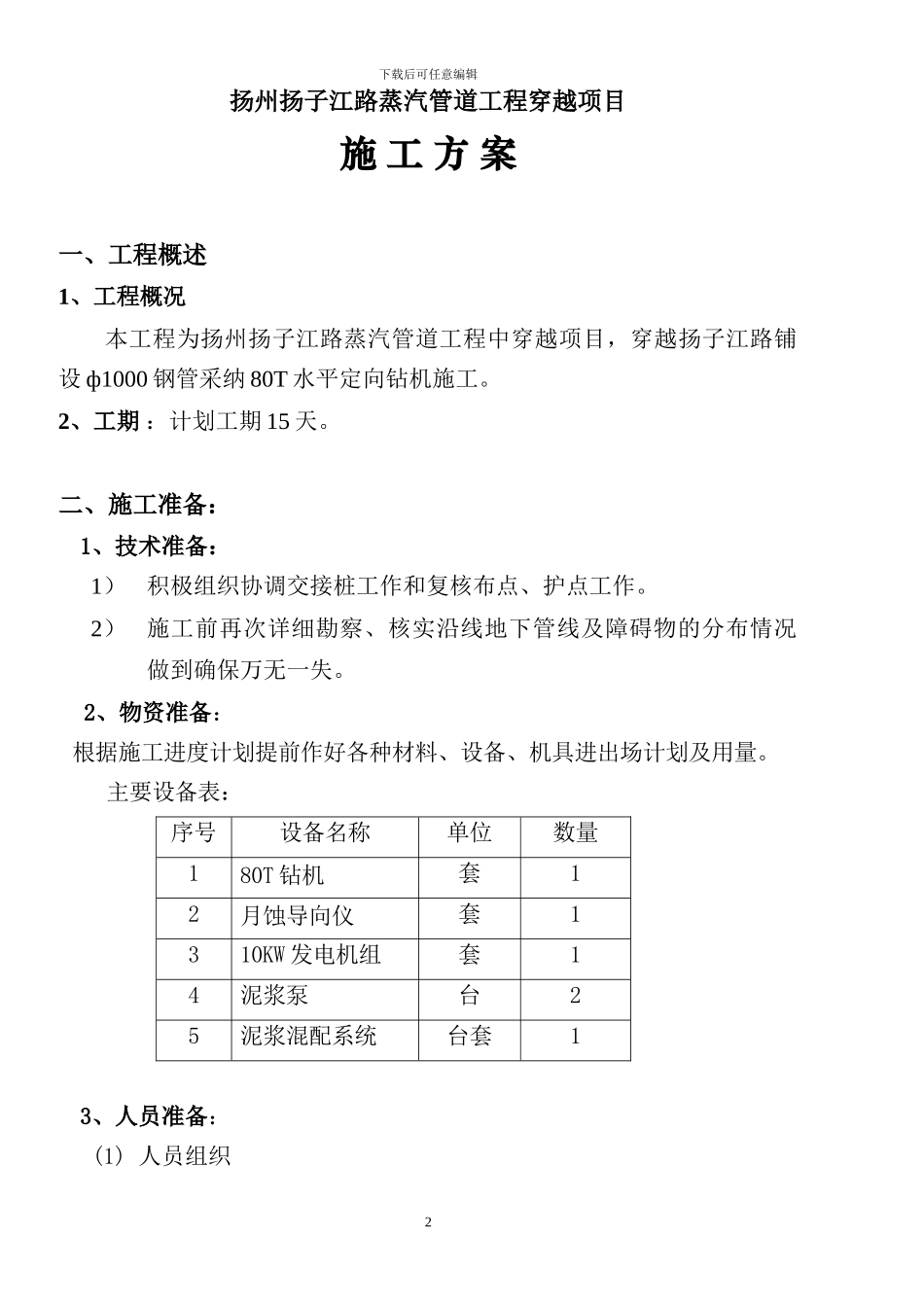

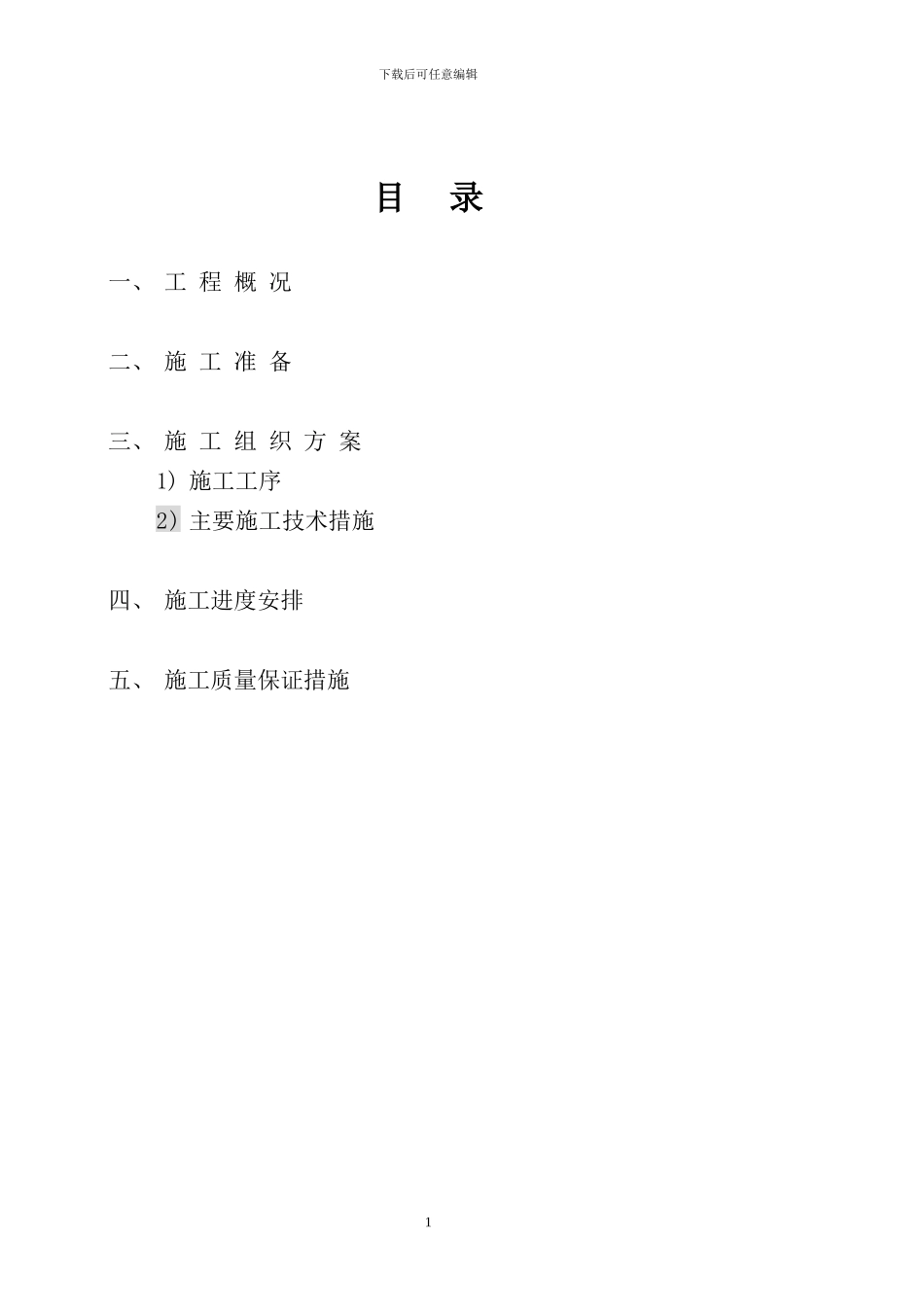

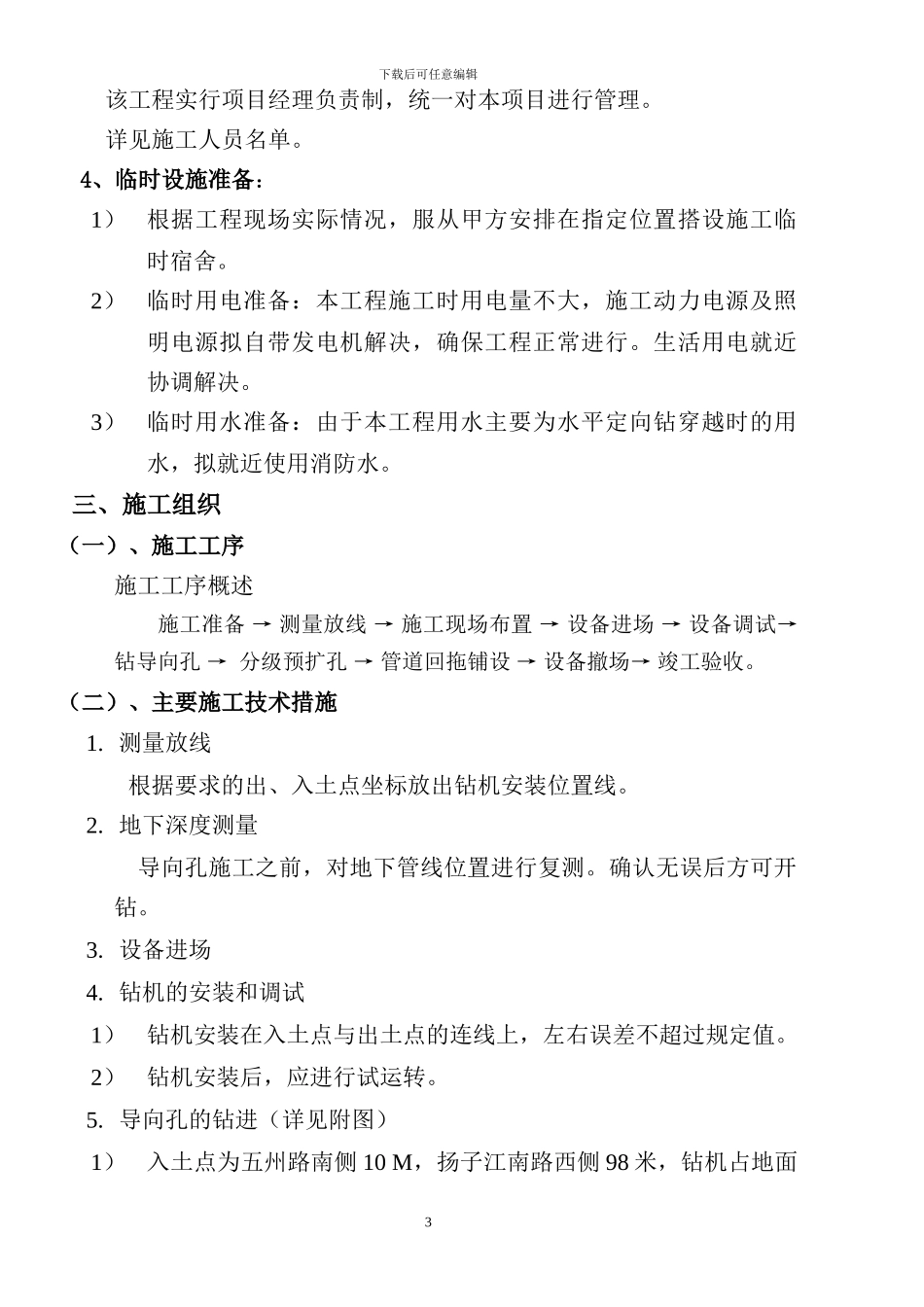

下载后可任意编辑目 录一、 工 程 概 况二、 施 工 准 备三、 施 工 组 织 方 案1) 施工工序2) 主要施工技术措施四、 施工进度安排五、 施工质量保证措施1下载后可任意编辑扬州扬子江路蒸汽管道工程穿越项目施 工 方 案一、工程概述1、工程概况本工程为扬州扬子江路蒸汽管道工程中穿越项目，穿越扬子江路铺设 ф1000 钢管采纳 80T 水平定向钻机施工。2、工期 ：计划工期 15 天。二、施工准备：1、技术准备：1）积极组织协调交接桩工作和复核布点、护点工作。2）施工前再次详细勘察、核实沿线地下管线及障碍物的分布情况做到确保万无一失。 2、物资准备：根据施工进度计划提前作好各种材料、设备、机具进出场计划及用量。 主要设备表：序号设备名称单位数量180T 钻机套12月蚀导向仪套1310KW 发电机组套14泥浆泵台25泥浆混配系统台套13、人员准备： (1) 人员组织2下载后可任意编辑该工程实行项目经理负责制，统一对本项目进行管理。详见施工人员名单。4、临时设施准备：1）根据工程现场实际情况，服从甲方安排在指定位置搭设施工临时宿舍。2）临时用电准备：本工程施工时用电量不大，施工动力电源及照明电源拟自带发电机解决，确保工程正常进行。生活用电就近协调解决。3）临时用水准备：由于本工程用水主要为水平定向钻穿越时的用水，拟就近使用消防水。三、施工组织（一）、施工工序施工工序概述施工准备 → 测量放线 → 施工现场布置 → 设备进场 → 设备调试→钻导向孔 → 分级预扩孔 → 管道回拖铺设 → 设备撤场→ 竣工验收。（二）、主要施工技术措施 1. 测量放线根据要求的出、入土点坐标放出钻机安装位置线。2. 地下深度测量导向孔施工之前，对地下管线位置进行复测。确认无误后方可开钻。 3. 设备进场4. 钻机的安装和调试1）钻机安装在入土点与出土点的连线上，左右误差不超过规定值。2）钻机安装后，应进行试运转。5. 导向孔的钻进（详见附图）1）入土点为五州路南侧 10 M，扬子江南路西侧 98 米，钻机占地面3下载后可任意编辑积约为 60 平方米。2）曲率半径为钢管直径的 1500 倍计算为 1500 米，钻机入土角为 8度，出土角为 6 度，计划钻进深度 5~6M,3）施工过程中每 26 米调 1 度，并适当控制钻进速度，保证导向孔光滑。6. 扩孔及清孔1）本工程铺设 Ø1000 钢管。拟采纳 Ø480~Ø1280 扩孔器进行预扩孔。最终扩孔直径保证≥1.2 倍的铺管直径。根据扭...
