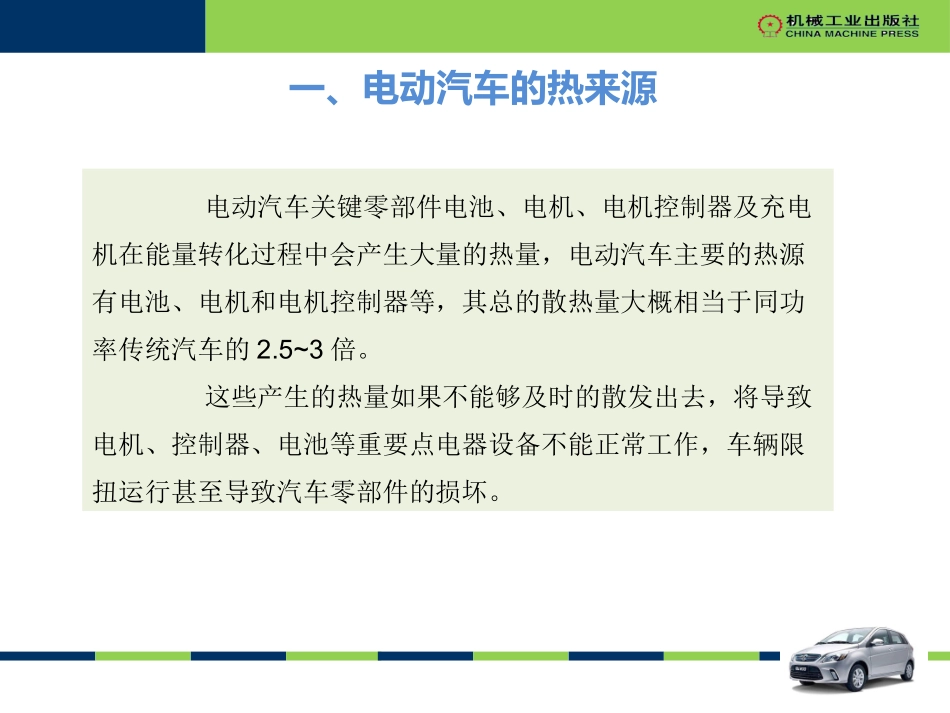

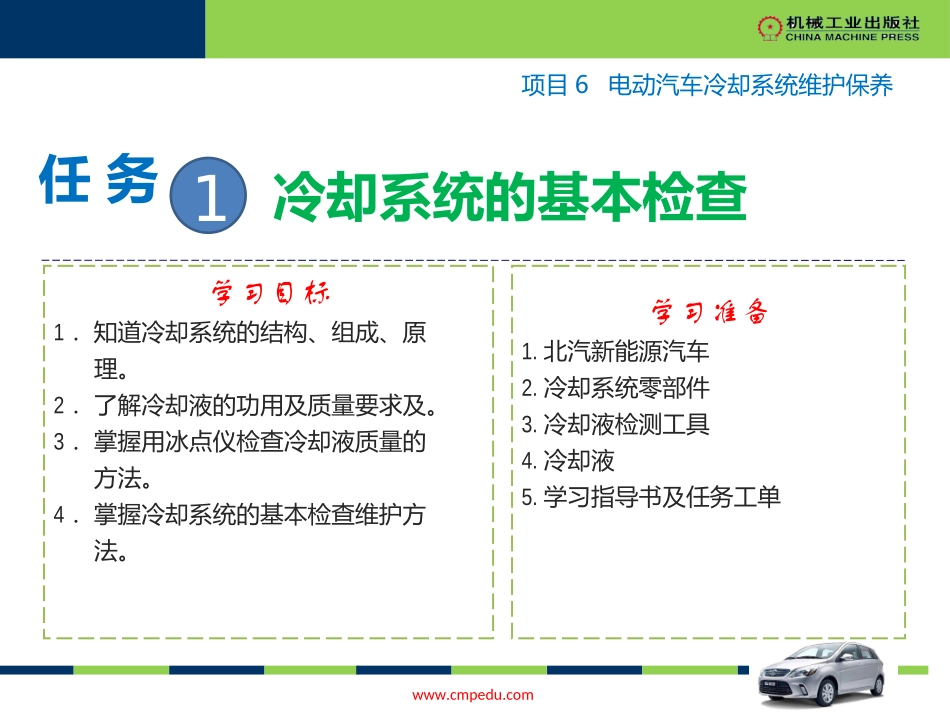

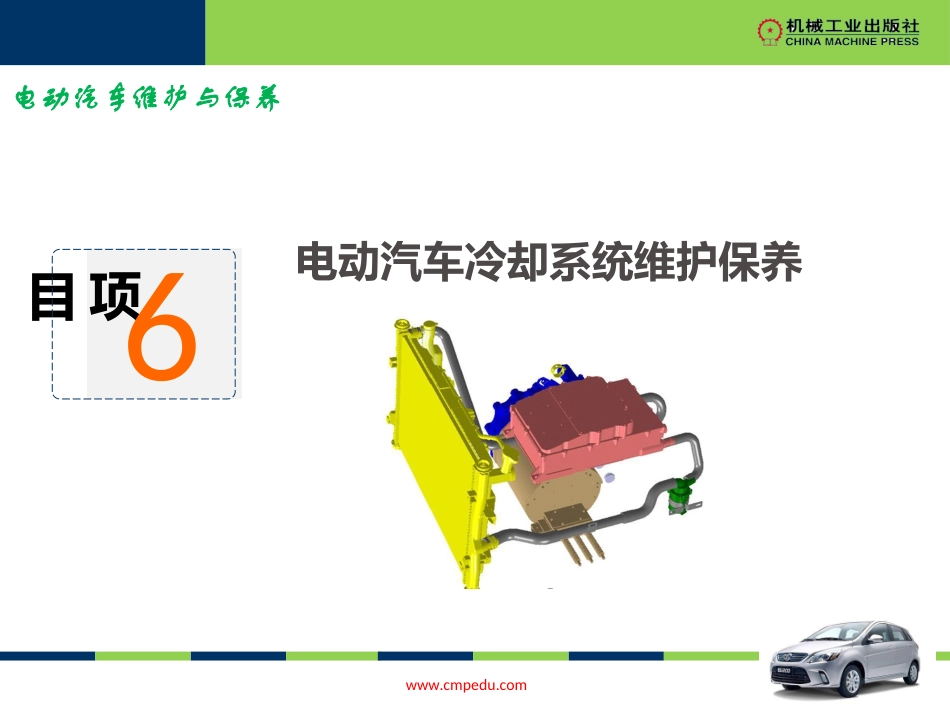

项目电动汽车维护与保养6电动汽车冷却系统维护保养www.cmpedu.com任务冷却系统的基本检查项目6电动汽车冷却系统维护保养学习目标1.知道冷却系统的结构、组成、原理。2.了解冷却液的功用及质量要求及。3.掌握用冰点仪检查冷却液质量的方法。4.掌握冷却系统的基本检查维护方法。www.cmpedu.com学习准备1.北汽新能源汽车2.冷却系统零部件3.冷却液检测工具4.冷却液5.学习指导书及任务工单1一、电动汽车的热来源电动汽车关键零部件电池、电机、电机控制器及充电机在能量转化过程中会产生大量的热量,电动汽车主要的热源有电池、电机和电机控制器等,其总的散热量大概相当于同功率传统汽车的2.5~3倍。这些产生的热量如果不能够及时的散发出去,将导致电机、控制器、电池等重要点电器设备不能正常工作,车辆限扭运行甚至导致汽车零部件的损坏。二、电动汽车冷却系的组成、功用和工作原理冷却系统主要由电动水泵、散热器、风扇、水管、膨胀水箱、控制器箱体水套组件、电机水套组件、冷却水管、冷却液等组成1.电动汽车冷却系统组成电动汽车冷却系统组成二、电动汽车冷却系的组成、功用和工作原理(1)电动水泵电动水泵是冷却液循环的动力元件,电动水泵的作用是对冷却液加压,促使冷却液在冷却系统中循环,以带走系统散发的热量。EV200电动汽车电动水泵安装在车身右纵梁前部下方,位于整个冷却系统较低的位置。1.电动汽车冷却系统组成电动水泵安装位置电动水泵二、电动汽车冷却系的组成、功用和工作原理(1)电动水泵电动水泵采用的是永磁无刷直流电机,电动水泵剖面如图所示,整个部件中没有动密封,浮动式转子与叶轮注塑成一体。使用中严禁电动水泵在没有冷却液的情况下空载运行,否则将导致转子、定子的磨损,将最终导致水泵的损坏。1.电动汽车冷却系统组成电动水泵剖面图EV200电动水泵的各项参数二、电动汽车冷却系的组成、功用和工作原理(2)散热器及电子风扇北汽新能源EV200左右两个风扇及导流框一起固定在散热器外壳上。作用是提高流经散热器、空调冷凝器的空气流速和流量,以增强它们的散热能力,并冷却机舱其他附件。1.电动汽车冷却系统组成散热器及电子风扇二、电动汽车冷却系的组成、功用和工作原理(2)散热器及电子风扇电子风扇采用左右两档调速双风扇,分别由整车电源提供输入,根据电机、控制器、空调压力等参数由VCU控制双风扇运行采用。电子风扇电器接插件为四线,如图所示。高速:两“+”接正极,两“-”接负极低速:两“+”接正极,一“-”接负极1.电动汽车冷却系统组成电子风扇电器接插件二、电动汽车冷却系的组成、功用和工作原理(3)膨胀水作用是为冷却系统冷却液的排气、膨胀和收缩提供受压容积,补充冷却液和缓冲"热胀冷缩"的变化,同时也作为冷却液加注口。膨胀水箱位置要高于冷却系统的所有部件,目的是当冷却系统中冷却液受热膨胀至散热盖的蒸汽阀打开时,部分冷却液随着高压蒸汽通过溢水管回到水箱中。EV200汽车的膨胀水箱开启压力为29-35KPa,膨胀水箱采用PP材料,结构设计满足爆破压力≥200KPa,下端出水管通向水泵,上端为溢水管。1.电动汽车冷却系统组成膨胀水壶二、电动汽车冷却系的组成、功用和工作原理(4)冷却管冷却管内外胶为三元乙丙橡胶(EPDM),中间层由织物增强,耐温等级是Ⅰ级(125℃),爆破压力达到1.3MPa。冷却水管壁厚4mm,端口有安装定位标识,装配时标识与散热器上的定位标识要对齐。1.电动汽车冷却系统组成二、电动汽车冷却系的组成、功用和工作原理如图所示,冷却水在流经MCU、充电机和电机等热源时,热源通过热传导将热量传递给冷却液,高温冷却液通过电动水泵提供的动力流经散热器时将热量通过热传导传递给散热器芯体,冷却空气通过热对流将热量带走,完成换热过程。2.冷却系统工作过程三、冷却液质量要求及质量检查作用:(1)防结冰作用(2)防腐作用(3)防垢作用(4)防沸腾作用1.冷却液的质量要求冷却液又称防冻液,是由水、防冻添加剂及防止金属产生锈蚀的添加剂组成的液体。三、冷却液质量要求及质量检查(2)冷却液冰点检测冷却液冰点应该低于当地最低气温10℃以上,才可保证安全使用。冰点测量使用冰点仪进...
