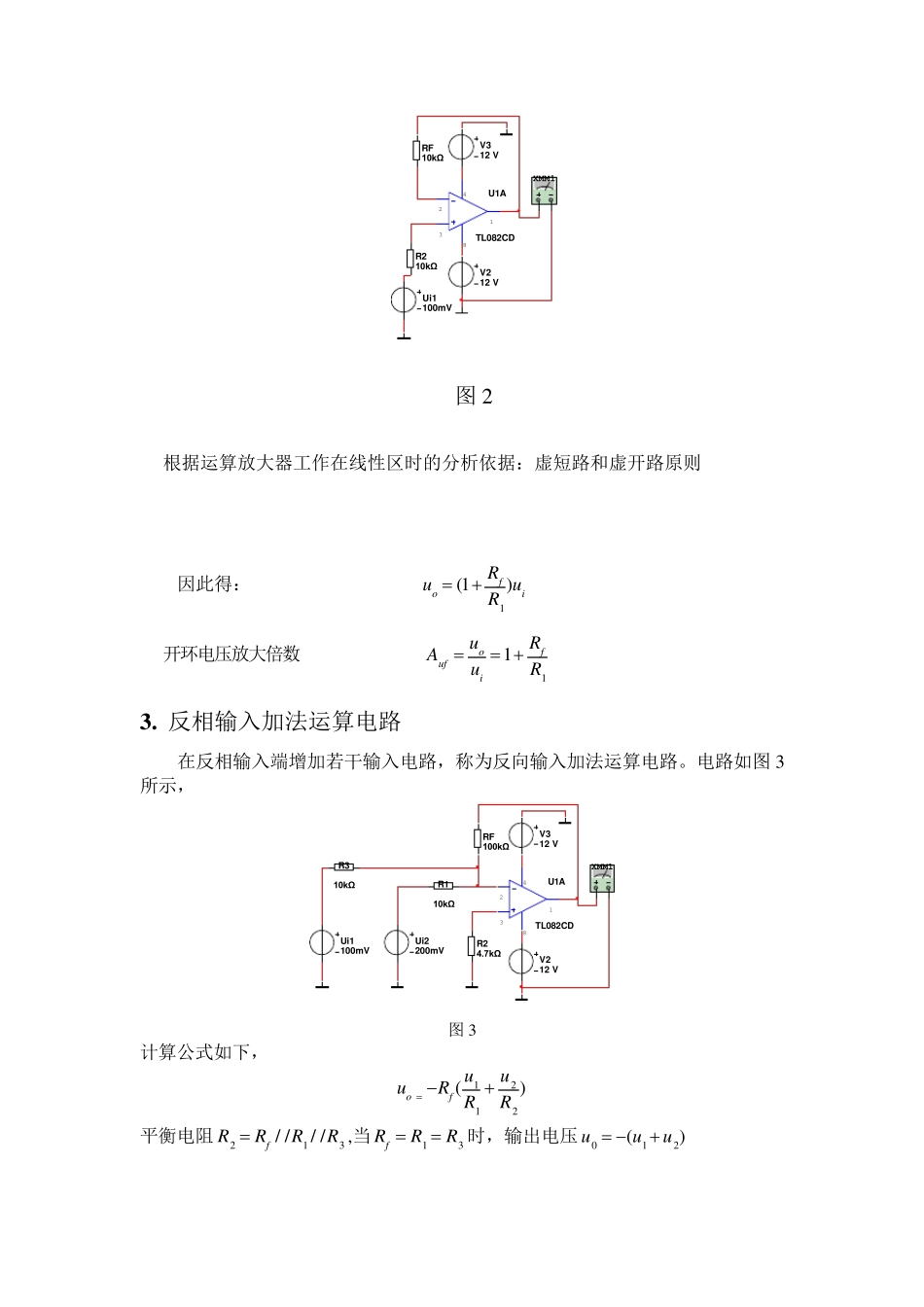

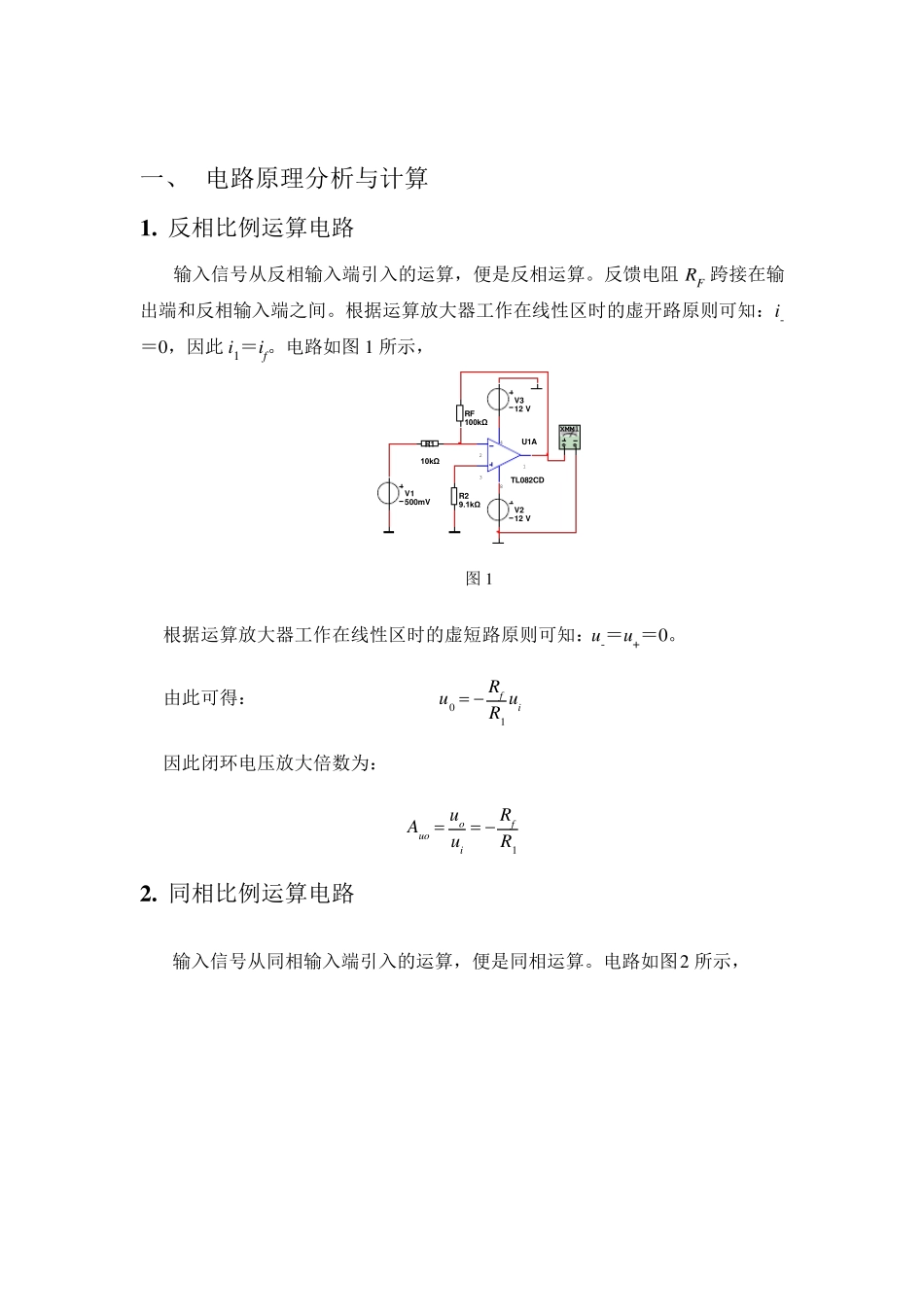

一、 电路原理分析与计算 1 . 反相比例运算电路 输入信号从反相输入端引入的运算，便是反相运算。反馈电阻 RF 跨接在输出端和反相输入端之间。根据运算放大器工作在线性区时的虚开路原则可知：i-＝0 ，因此 i1＝if。电路如图 1 所示， R110kΩV1500m V U1ATL082CD32481R29.1kΩRF100kΩV212 V V312 V XMM1 图 1 根据运算放大器工作在线性区时的虚短路原则可知：u -＝u +＝0 。 由此可得： 01fiRuuR  因此闭环电压放大倍数为： 1ofu oiuRAuR  2 . 同相比例运算电路 输入信号从同相输入端引入的运算，便是同相运算。电路如图2 所示， U1ATL082CD32481R210kΩRF10kΩV212 V V312 V XMM1Ui1100m V 图2 根据运算放大器工作在线性区时的分析依据：虚短路和虚开路原则 因此得： 1(1)foiRuuR 开环电压放大倍数 11ofu fiuRAuR  3 . 反相输入加法运算电路 在反相输入端增加若干输入电路，称为反向输入加法运算电路。电路如图3所示， R110kΩUi2200m V U1ATL082CD32481R24.7kΩRF100kΩV212 V V312 V XMM1Ui1100m V R310kΩ 图3 计算公式如下， 1212()ofuuuR RR  平衡电阻213/ // /fRRRR,当13fRRR时，输出电压012()uuu  4 . 减法运算电路 减法运算电路如图4 所示，输入信号1iu 、2iu分别加至反相输入端和同相输入端，这种形式的电路也称为差分运算电路。 R110kΩUi1100mV U1ATL082CD32481R2100kΩRF100kΩV212 V V312 V XMM1Ui2200mV R310kΩ 图4 输出电压为： 2211231(1)ffoiiRRRuuuRRRR 当123fRRRR时，输出电压21oiiuuu 5 . 微分运算电路 微分运算电路如图5 所示， R11kΩU1ATL082CD32481V212 V V312 V XFG1XSC1C122nFC222nFR215kΩ 图5 电路的输出电压为ou 为： 21ioduuR C dt  式中，21R C 为微分电路的时间常数。若选用集成运放的最大输出电压为OMU,则21R C 的值必须满足： 21max()OMiUR Cdudt 6 . 积分运算电路 积分运算电路如图6 所示， R110kΩU1ATL082CD32481V212 V V312 V R350kΩXFG1XSC1C110uF 图6 其输出电压ou 为： 111oiuu dtR C  式中，11R C 为电路的时间常数。由于受到集成运放最大输出电压OMU的限制，选择1R 、1C 参数3 ，其值必须满足： 111iOMR Cu dtU 7 . 二阶低通滤波电路 二阶低通滤波电路如图7 所...
