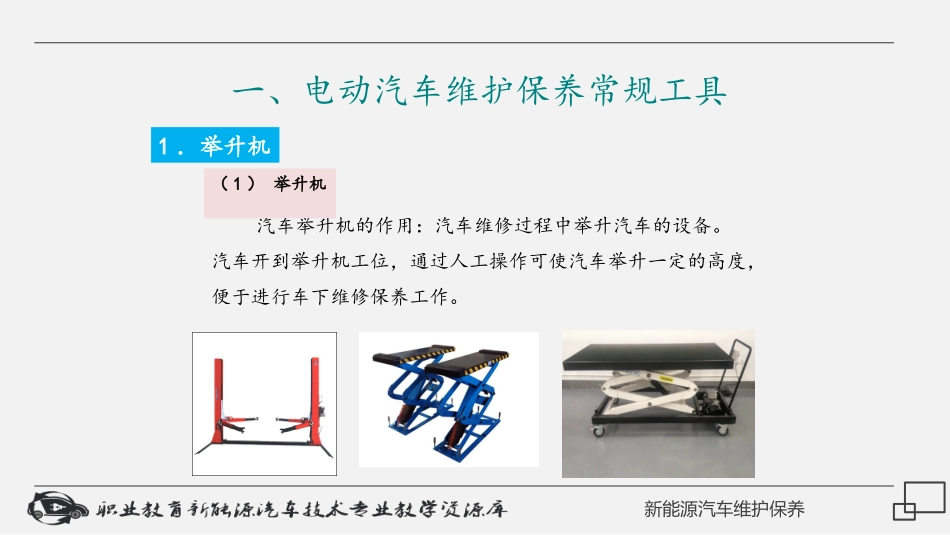

新能源汽车维护保养项目一：电动汽车维护保养新能源汽车维护保养2学习目标1．掌握电动汽车维护保养常规工具的使用和维护方法；2.掌握电动汽车维护保养检测工具的使用维护方法；3.掌握电动汽车故障诊断仪的使用方法；4、了解万用表的特殊功用。任务学习准备1.北汽新能源汽车2.电动汽车维护保养常规、检测工具4.学习指导书项目1电动汽车维护保养准备新能源汽车维护保养一、电动汽车维护保养常规工具1．举升机汽车举升机的作用：汽车维修过程中举升汽车的设备。汽车开到举升机工位，通过人工操作可使汽车举升一定的高度，便于进行车下维修保养工作。（1）举升机新能源汽车维护保养1．举升机（2）举升机安全操作规程1）使用前应清除举升机附近妨碍作业的器具及杂物，并检查操作手柄是否正常、举升机安装地脚螺栓是否松动。2）操作机构灵敏有效，液压系统不允许有爬行现象。3）待举升车辆驶入后，应将举升机支撑块调整移动对正支撑点位置。4）支车时，四个支角或垫块应在同一平面上，调整支角胶垫高度使其接触车辆底盘支撑部位。5）举升时人员应离开车辆，举升到车轮刚离开地面后，要在车辆前后杠处按压晃动汽车，确认支撑牢靠方可继续举升。6）需要高度时，必须插入保险锁销，并确保安全可靠才可开始车底作业。一、电动汽车维护保养常规工具新能源汽车维护保养1．举升机（2）举升机安全操作规程7）举升机不得频繁起落，支车时举升要稳，降落要慢。8）车上或车下有人作业时严禁升降举升机。9）发现操作机构不灵，电机不同步，托架不平，液压部分漏油或锁止装置失灵时应及时报修，不得带病操作。10）作业完毕应清除杂物，打扫举升机周围以保持场地整洁。11）定期（半年）排除举升机油缸积水，并检查油量，油量不足应及时加注相同牌号的压力油。同时应检查液压油缸、润滑状态、举升机传动齿轮、钢绳及传动轮等工作部件。一、电动汽车维护保养常规工具新能源汽车维护保养2．高压防护工具绝缘鞋高压危险警示牌绝缘手套高压安全帽一、电动汽车维护保养常规工具新能源汽车维护保养2．高压防护工具绝缘胶布绝缘工作台护目镜绝缘拆装工具一、电动汽车维护保养常规工具新能源汽车维护保养二、电动汽车维护保养检测工具1．钳形电流表使用钳形电流表使用方法：应按紧扳手，使钳口张开，将被测导线放入钳口中央，然后松开扳手并使钳口闭合紧密，以使读数准确。读数后，将钳口张开，将被测导线退出，将档位置于电流最高挡或OFF挡，如上图所示。不可同时钳住两根导线。钳形电流表又叫电流钳，是利用电流互感器原理制成的，分为指针式和数字式两种。新能源汽车维护保养1．万用表（FLUKE1587/1577）万用表是电动汽车维护中不可或缺的电器测量仪表，可用于测量或测试AC/DC（交流/直流）电压和电流、电阻、电容、二极管等电量参数，FLUKE1587万用表还能测量温度、电频等，能进行绝缘测试。二、电动汽车维护保养检测工具新能源汽车维护保养1．万用表（FLUKE1587/1577）（1）交流和直流电压、电阻、导通性测量为了避免触电、人身伤害，或损坏仪表，在测量电阻、导通性、二极管或电容之前，要断开电路电源并将所有高压电容器放电。万用表测量电压二、电动汽车维护保养检测工具新能源汽车维护保养1．万用表（FLUKE1587/1577）（1）交流和直流电压、电阻、导通性测量万用表测量电阻万用表测量导通性二、电动汽车维护保养检测工具新能源汽车维护保养1．万用表（FLUKE1587/1577）（2）交流或直流电流测量电流测量示意图测量时，如下图所示连接仪表，关闭（OFF）被测电路的电源，断开电路，将仪表以串联方式接入，再启动（ON）电源。二、电动汽车维护保养检测工具新能源汽车维护保养1．万用表（FLUKE1587/1577）（3）绝缘检测绝缘测试绝缘测试只能在不通电的电路上进行。测量绝缘电阻，请按照下示意图。二、电动汽车维护保养检测工具新能源汽车维护保养1．万用表（FLUKE1587/1577）（3）绝缘检测1）将测试探头插入“+””和“-”输入端子；2）将旋钮转至INSULATION（绝缘）位置。当开关调至该位置时，仪表将启动电池负载检查。如果电池未通过测试，显示屏下部将出现“bat”符号，在更换电池之前不能进行绝缘测试。3...
