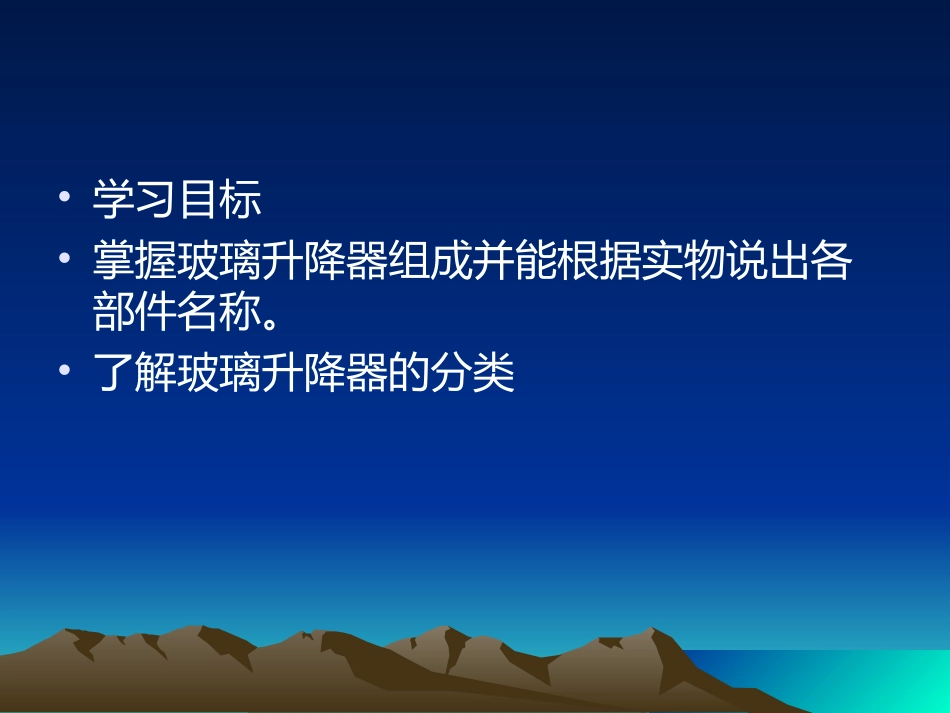

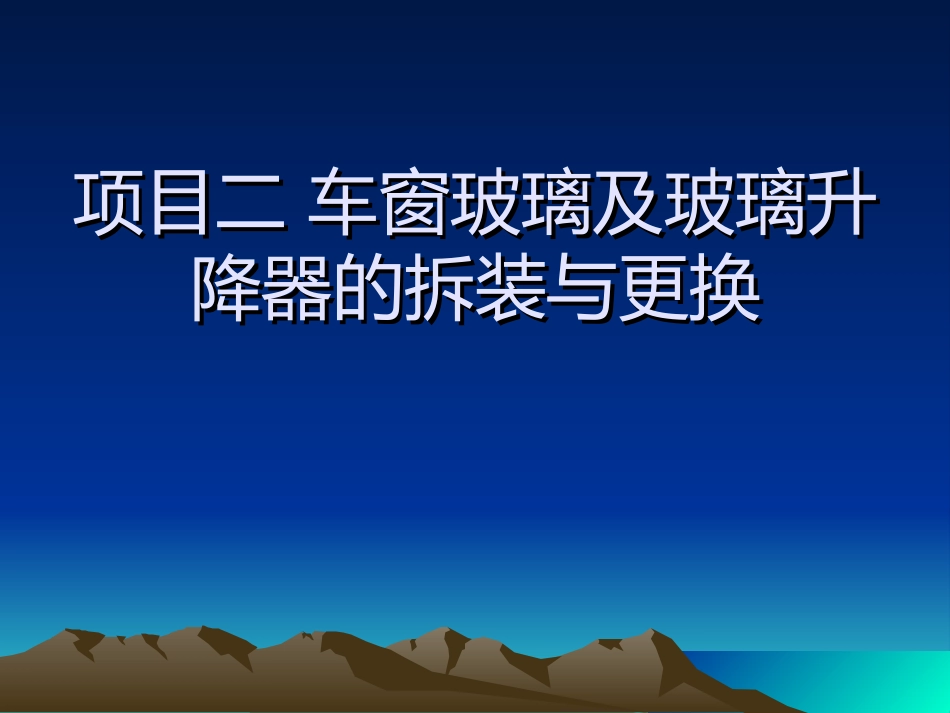

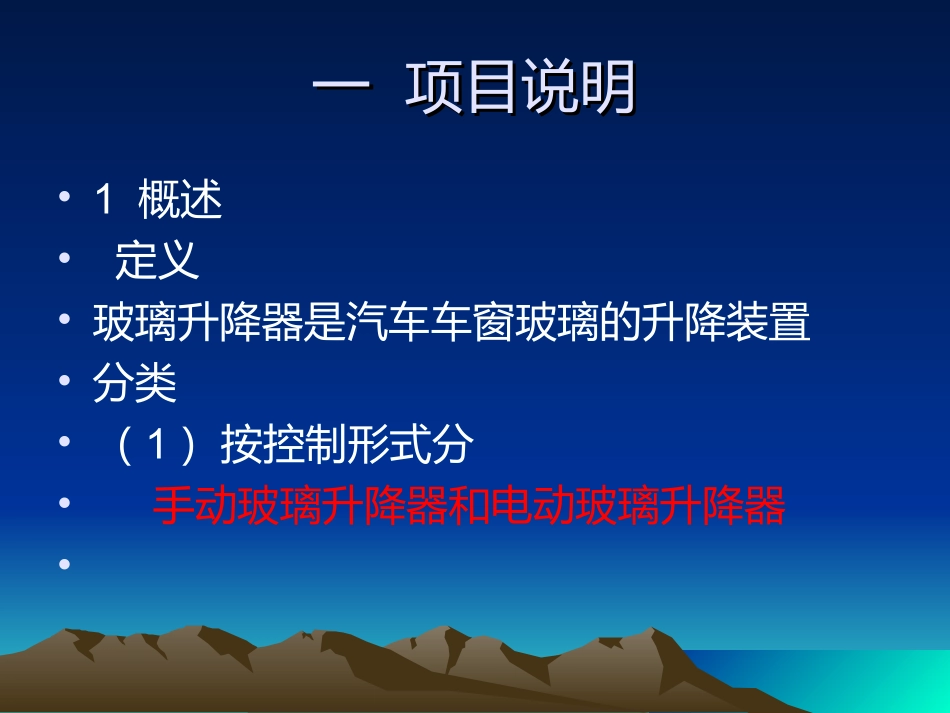

项目二车窗玻璃及玻璃升项目二车窗玻璃及玻璃升降器的拆装与更换降器的拆装与更换•学习目标•掌握玻璃升降器组成并能根据实物说出各部件名称。•了解玻璃升降器的分类一项目说明一项目说明•1概述•定义•玻璃升降器是汽车车窗玻璃的升降装置•分类•（1）按控制形式分•手动玻璃升降器和电动玻璃升降器••（2）按结构特点分•绳轮式•叉臂式•软轴式•绳轮式玻璃升降器特点：•零件少,质量轻,便于加工,所占空间小,常用于小型轿车。（件少，质轻，空间小）•叉臂式玻璃升降器是有座板、扇形齿板、玻璃托架、主动臂、从动臂、导向槽板、小齿轮轴组成。•叉臂式玻璃升降器特点：•零件较少、多数是冲压薄板制，工艺性好、生产效率高，可靠性高.特别适用于门窗玻璃大、负载重的车门中。这种结构安装比较方便，与门窗玻璃联结稳定性好，调节玻璃的位置比较容易。不足的是，玻璃升降时噪声要比绳轮式的大。、•（薄板制，工艺好，效率高，稳定性好）•软轴式升降器•主要由摇窗电机、软轴、成形轴套、滑动支座、支架机构以及护套等组成。当电机旋转时，输出端上的链轮与软轴外轮廓啮合，带动软轴在成形轴套内移动，从而使与门窗玻璃相联结的滑动支座沿着支架机构中导轨上下运动，达到了升降玻璃的目的。•结构简单，性能可靠，使用寿命长，对于不同的车型具有通用性等特点。•（简单，可靠，寿命长）•2结构•汽车车窗的主要由车窗支柱框架、车窗玻璃与框架的连接件嵌条、焊接件、垫块等组成。•玻璃升降器一般由电动机、减速器、导绳、导向板、玻璃安装托架构成。玻璃升降器工作原理（以叉臂式玻璃升降器为例）•电动机带动齿轮转动，齿轮带动扇形齿板转动，扇形齿板和主动臂连接在一起，主动臂带动从动臂运动。主动臂和从动臂连同玻璃托架一起运动。•3作用•玻璃升降器作用：操控车窗玻璃升降（控升降）•车窗玻璃的基本功能：保证视野与采光，同时与车身形体相协调。案例分析•2007年的马六,最近一段时间我们这老是下雨,一到雨天,四个车窗玻璃有时老会卡住,关上了就下不下来了,上次保养的时候4S店给弄了一下,好了几天,说是密封条脏了,给简单清洗了一下,用了没几天,没想到前两天一下雨,副驾和左后窗又都下不下来了。•1:橡胶导槽变形.出现升降困难.但多数只会在某的位置犯卡.冲过这个故障点基本还可以自由升降.•2:卡在某位置完全不能继续升降或阻力非常大.有可能是玻璃升降器的塑料卡子变形.或升降器本身有问题.•3:有时升降器电机磨损无力.也会造成车窗升降困难.二技术标准与要求二技术标准与要求•1玻璃升降时间：约7秒钟，并且玻璃在升降过程中一定要平稳匀速的在上升或下降。不能忽快忽慢。•2玻璃升降电动机工作良好，无异响和卡滞。•3玻璃升降槽一定要干净无异物或灰尘。•4玻璃升降槽不能涂任何润滑脂。•5玻璃导轨安装位置不要出现偏差。•谢谢观赏
