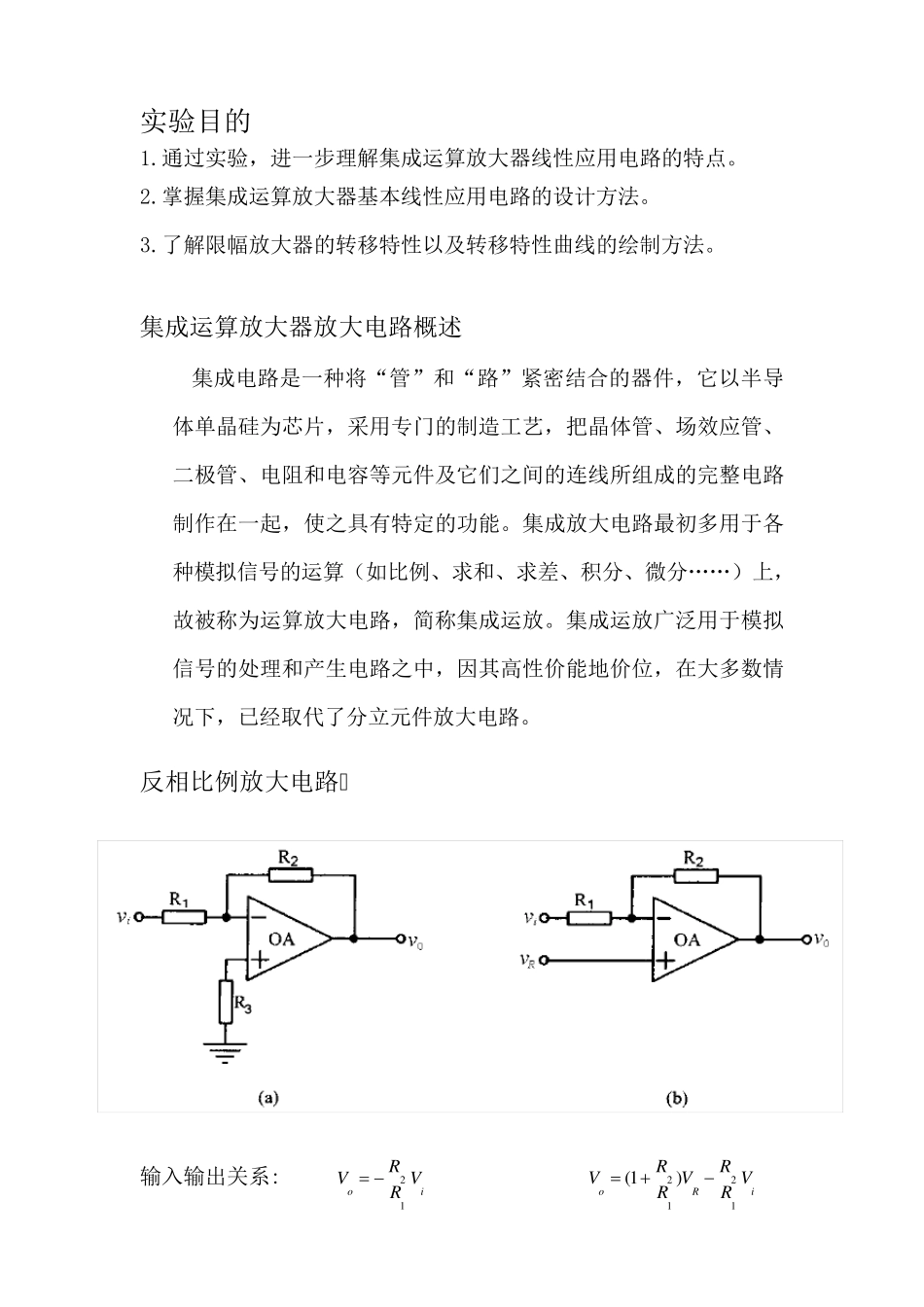

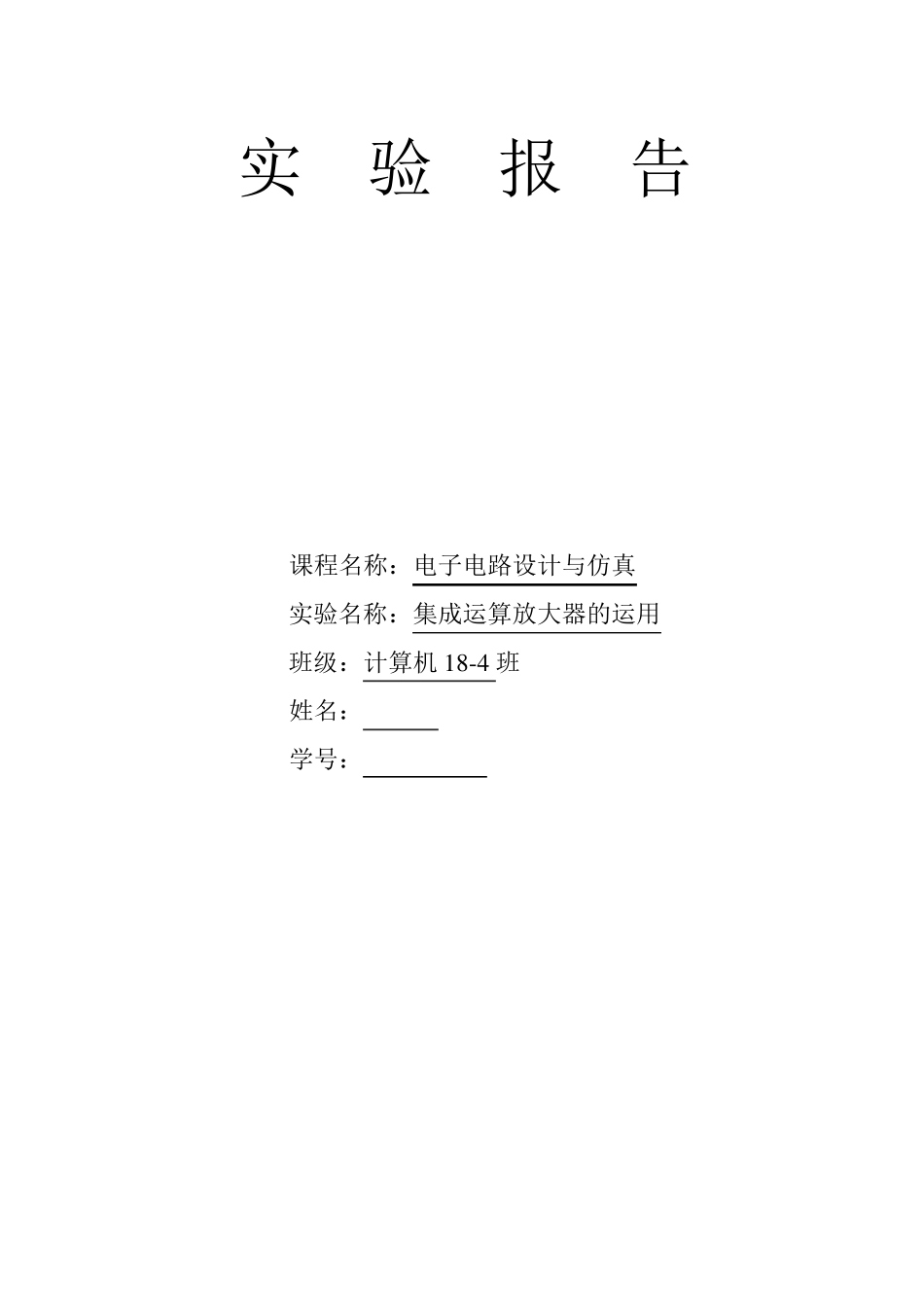

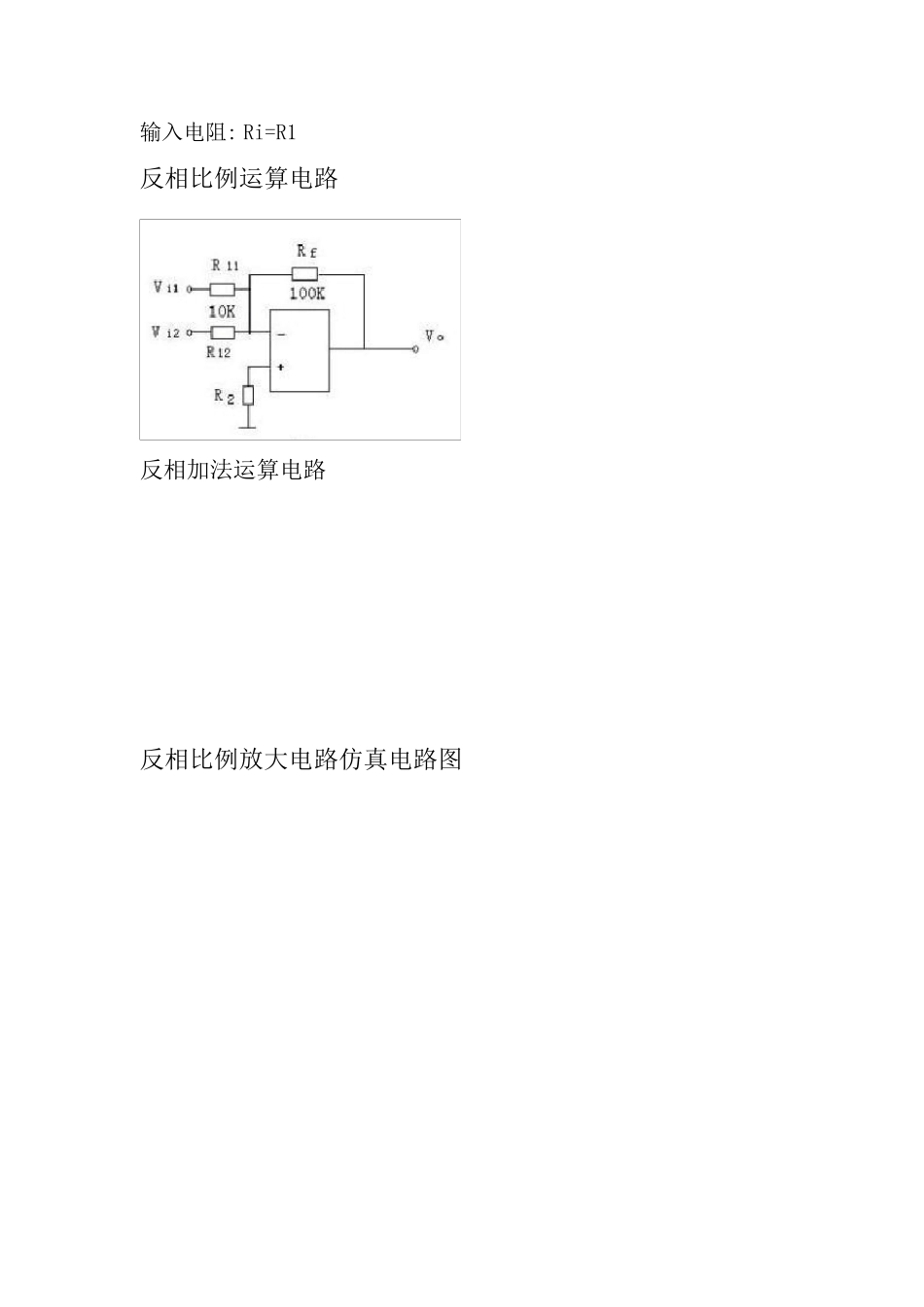

实 验 报 告 课程名称：电子电路设计与仿真 实验名称：集成运算放大器的运用 班级：计算机 1 8 -4 班 姓名：*** 学号：********** 实验目的 1.通过实验，进一步理解集成运算放大器线性应用电路的特点。 2.掌握集成运算放大器基本线性应用电路的设计方法。 3.了解限幅放大器的转移特性以及转移特性曲线的绘制方法。 集成运算放大器放大电路概述 集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。 反相比例放大电路 输入输出关系: ioVRRV12iRoVRRVRRV1212 )1(输入电阻: Ri=R1 反相比例运算电路 反相加法运算电路 反相比例放大电路仿真电路图 压输入输出波形图 同相比例放大电路 输入输出关系: ioVRRV)1(12RoVRRVRRV12i12 )1(输入电阻: Ri=∞ 输出电阻: Ro=0 同相比例放大电路仿真电路图 电压输入输出波形图 差动放大电路电路图 差动放大电路仿真电路图 五：实验步骤： 1.反相比例运算电路 （1） 设计一个反相放大器，Au=-5V，Rf=10K，供电电压为12V。 （2）输入f=1kHz、ui=100mV 的正弦交流信号，测量相应的 uo，并用示波器观察uo 和 ui 的波形和相位关系，记录输入输出波形。测量放大器实际放大倍数。 （3）保持 ui=30mV 不变，测量放大的上截止频率，并在上截止频率，并在上截止频率点时在同一坐标系中记录输入输出信号的波形。 七：实验数据分析： 1. 在反相比例运算电路中当输入f=1kHz、ui=100mV 的正弦交流信号时测得输入与输出反相，且放大倍数 Au=-4.87，而理论值为-5，产生了误差应该主要是因为电路板上的电阻的标称值并不准确。 2. 当 ui 等于 30mV 时测出上截止频率为 219kHz，然而此时输入和输出的相位差已经不是 180，原因应该是芯片中的电容元件在高频的情况下使得输出电压的相位产生了异于原来的改变。 3. 在反相加法器电路的实验中，产生的输出波形基本上符合理论的预测，但是 uo 的直流分量稍小于 ui1 的两倍，这应该也是因...
