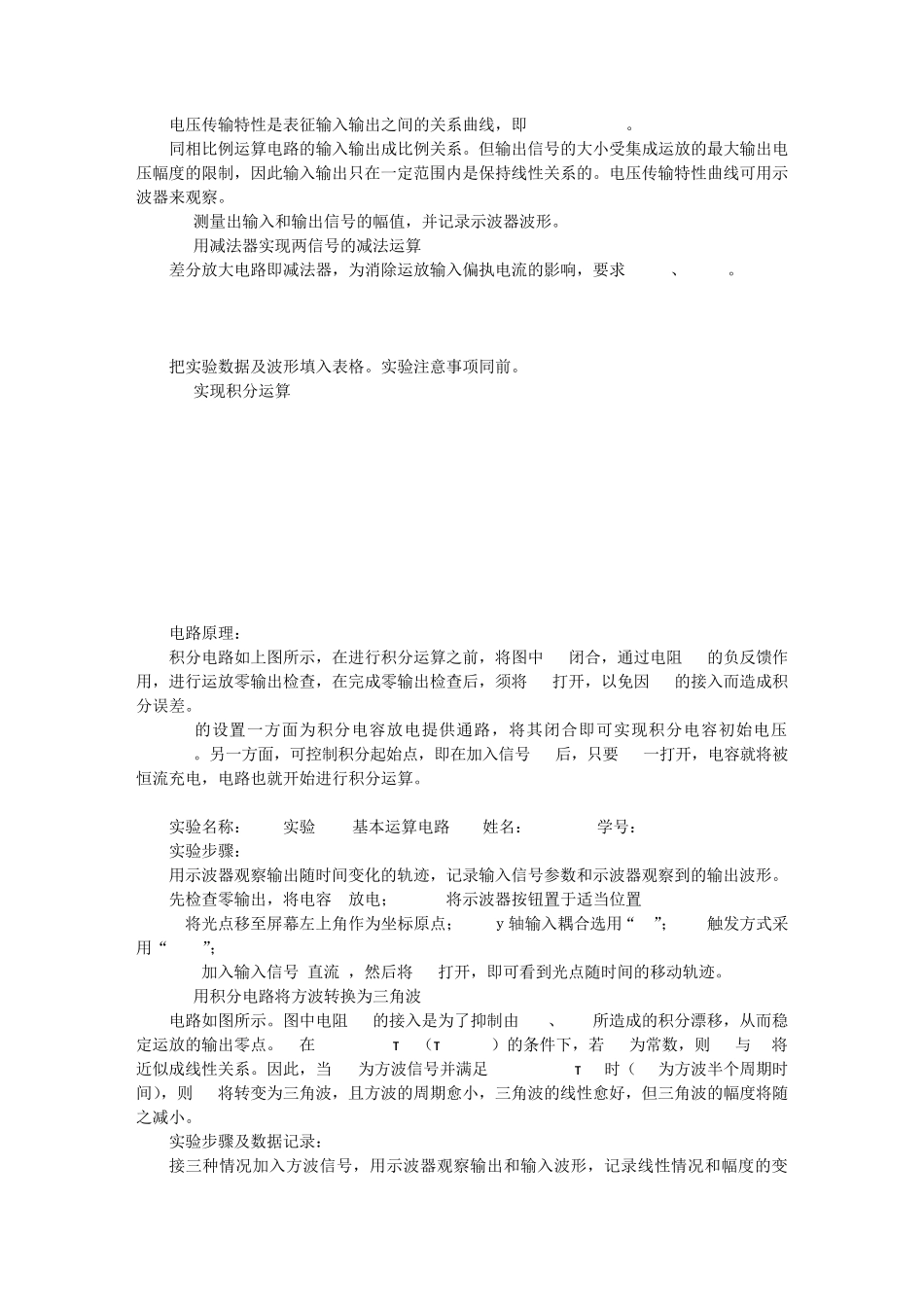

实验报告 课程名称：___模拟电子技术实验____________指导老师：_ _成绩：__________________ 实验名称： 实验 13 基本运算电路 实验类型：__________ 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一. 实验目的和要求 1、研究集成运放组成的比例、加法和积分等基本运算电路的功能。 2、掌握集成运算放大电路的三种输入方式。 3、了解集成运算放大器在实际应用时应考虑的一些问题。 4、理解在放大电路中引入负反馈的方法和负反馈对放大电路各项性能指标的影响。 二. 实验内容和原理 1. 实现两个信号的反相加法运算。 2. 实现同相比例运算。 3. 用减法器实现两信号的减法运算。 4. 实现积分运算。 5. 用积分电路将方波转换为三角波。 运放μ a741介绍 ： 集成运算放大器（简称集成运放）是一种高增益的直流放大器，它有二个输入端。根据输入电路的不同，有同相输入、反相输入和差动输入三种方式。 集成运放在实际运用中，都必须用外接负反馈网络构成闭环放大，用以实现各种模拟运算。 μ a741引脚排列： 三. 主要仪器设备 示波器、信号发生器、晶体管毫伏表 运算电路实验电路板 μ a741、电阻电容等元件 四. 操作方法和实验步骤 1. 实现两个信号的反相加法运算 ?r frf v?????v?vos1s2??r2 ?r1? 通过该电路可实现两个信号的反相加法运算。为了消除运放输入偏置电流及其漂移造成的运算误差，需在运放同相端接入平衡电阻r3，其阻值应与运放反相端地外接等效电阻相等，即要求 r3=r1//r2//rf。 测量出输入和输出信号的幅值，并记录示波器波形。 注意事项： ①被加输入信号可以为直流，也可以选用正弦、方波或三角波信号。但在选取信号的频率和幅度时，应考虑运放的频响和输出幅度的限制。 ②为防止出现自激振荡和饱和失真，应该用示波器监视输出电压波形。 ③为保证电路正确，应对输出直流电位进行测试，即保证零输入时为零输出。 2. 实现同相比例运算 电路特点是输入电阻比较大，电阻r同样是为了消除偏置电流的影响，故要求 r= rl//rf。 ?rf ? ?v?o ?1?r??vs 1?? 实验步骤： (1)测量输入和输出信号幅值，验证电路功能。 (2)测出电压传输特性，并记录曲线。 电压传输特性是表征输入输出之间的关系曲线，即 vo= f...
