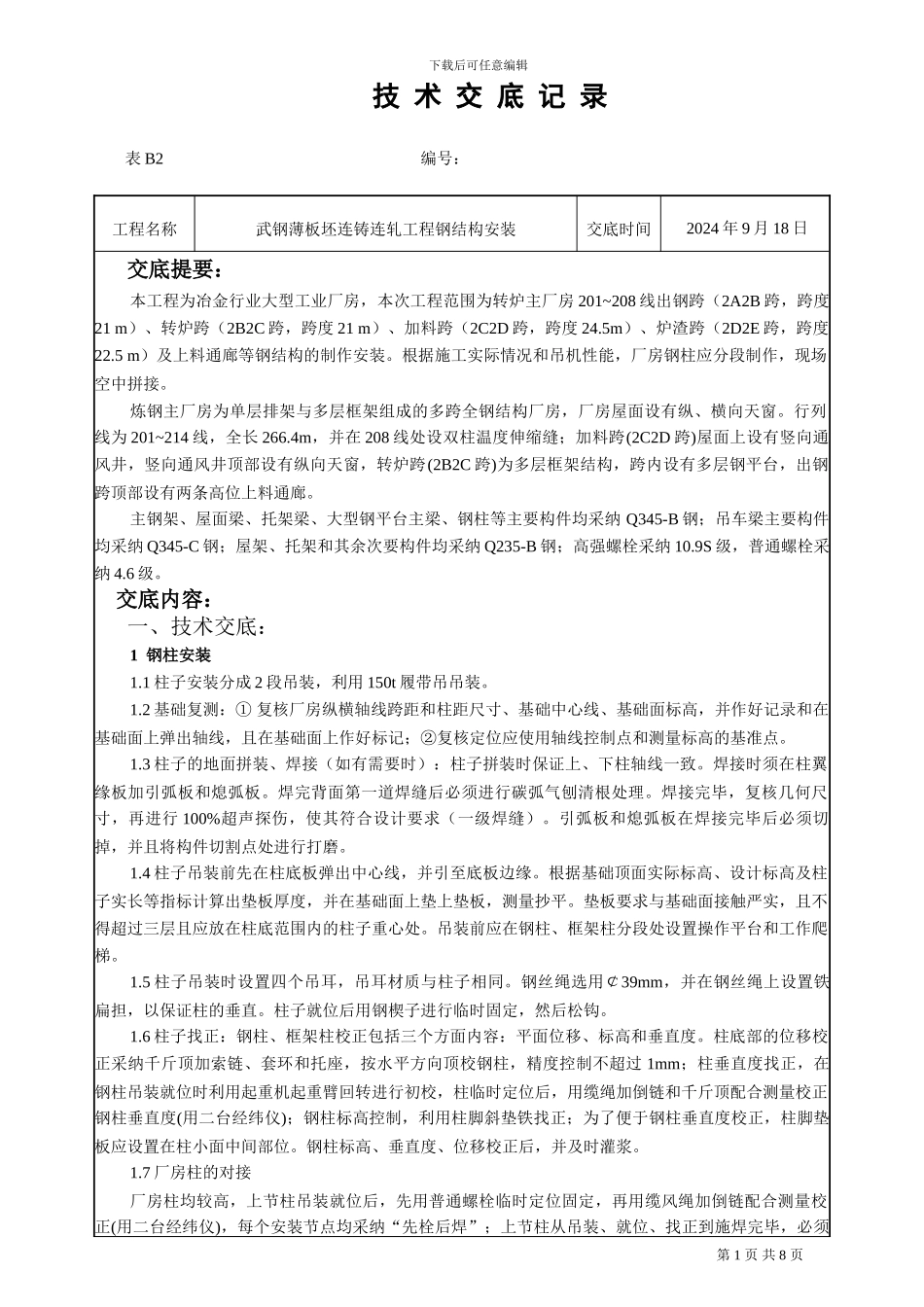

下载后可任意编辑技 术 交 底 记 录表 B2 编号： 工程名称武钢薄板坯连铸连轧工程钢结构安装交底时间 2024 年 9 月 18 日交底提要：本工程为冶金行业大型工业厂房，本次工程范围为转炉主厂房 201~208 线出钢跨（2A2B 跨，跨度21 m）、转炉跨（2B2C 跨，跨度 21 m）、加料跨（2C2D 跨，跨度 24.5m）、炉渣跨（2D2E 跨，跨度22.5 m）及上料通廊等钢结构的制作安装。根据施工实际情况和吊机性能，厂房钢柱应分段制作，现场空中拼接。炼钢主厂房为单层排架与多层框架组成的多跨全钢结构厂房，厂房屋面设有纵、横向天窗。行列线为 201~214 线，全长 266.4m，并在 208 线处设双柱温度伸缩缝；加料跨(2C2D 跨)屋面上设有竖向通风井，竖向通风井顶部设有纵向天窗，转炉跨(2B2C 跨)为多层框架结构，跨内设有多层钢平台，出钢跨顶部设有两条高位上料通廊。主钢架、屋面梁、托架梁、大型钢平台主梁、钢柱等主要构件均采纳 Q345-B 钢；吊车梁主要构件均采纳 Q345-C 钢；屋架、托架和其余次要构件均采纳 Q235-B 钢；高强螺栓采纳 10.9S 级，普通螺栓采纳 4.6 级。交底内容：一、技术交底：1 钢柱安装1.1 柱子安装分成 2 段吊装，利用 150t 履带吊吊装。1.2 基础复测：① 复核厂房纵横轴线跨距和柱距尺寸、基础中心线、基础面标高，并作好记录和在基础面上弹出轴线，且在基础面上作好标记；②复核定位应使用轴线控制点和测量标高的基准点。1.3 柱子的地面拼装、焊接（如有需要时）：柱子拼装时保证上、下柱轴线一致。焊接时须在柱翼缘板加引弧板和熄弧板。焊完背面第一道焊缝后必须进行碳弧气刨清根处理。焊接完毕，复核几何尺寸，再进行 100%超声探伤，使其符合设计要求（一级焊缝）。引弧板和熄弧板在焊接完毕后必须切掉，并且将构件切割点处进行打磨。1.4 柱子吊装前先在柱底板弹出中心线，并引至底板边缘。根据基础顶面实际标高、设计标高及柱子实长等指标计算出垫板厚度，并在基础面上垫上垫板，测量抄平。垫板要求与基础面接触严实，且不得超过三层且应放在柱底范围内的柱子重心处。吊装前应在钢柱、框架柱分段处设置操作平台和工作爬梯。1.5 柱子吊装时设置四个吊耳，吊耳材质与柱子相同。钢丝绳选用￠39mm，并在钢丝绳上设置铁扁担，以保证柱的垂直。柱子就位后用钢楔子进行临时固定，然后松钩。1.6 柱子找正：钢柱、框架柱校正包括三个方面内容：平面位移、标高和垂直度。柱底部的位移校正采纳...
