消防广播系统简介VIP免费

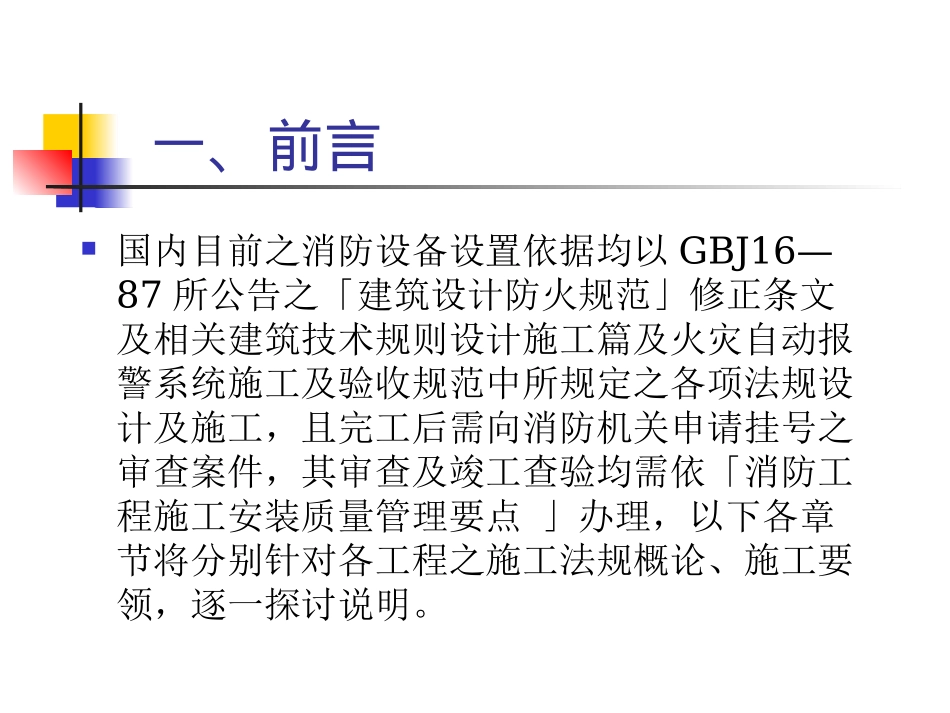

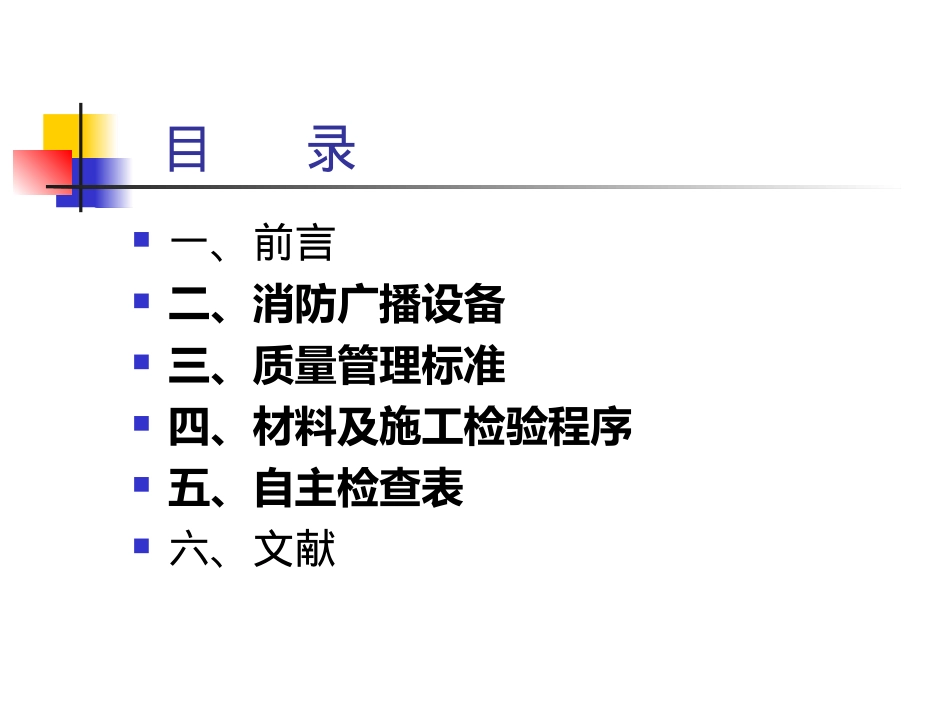

消防广播系统简消防广播系统简介介目录一、前言二、消防广播设备三、质量管理标准四、材料及施工检验程序五、自主检查表六、文献一、前言国内目前之消防设备设置依据均以GBJ16—87所公告之「建筑设计防火规范」修正条文及相关建筑技术规则设计施工篇及火灾自动报警系统施工及验收规范中所规定之各项法规设计及施工，且完工后需向消防机关申请挂号之审查案件，其审查及竣工查验均需依「消防工程施工安装质量管理要点」办理，以下各章节将分别针对各工程之施工法规概论、施工要领，逐一探讨说明。二、消防广播设备2.1消防广播设备2.1.1.设备:1.音源设备2.话筒(麦克风)3.功率放大设备4.扬声器5.6.线路接口单元7.电源及机柜紧急广播系统架构图如图2-1所示，紧急广播操作流程图如图2-2所示。图2-1紧急广播系统架构图图2-2紧急广播操作流程图2.2.紧急广播设备，依下列规定装置：2.2.1.距扬声器1M处所测得之音压应符合下表规定：扬声器种类:L级，音压92分贝以上M级，音压87分贝以上，未满92分贝S级，音压84分贝以上，未满87分贝2.2.2.扬声器应依下列规定装设：(1)广播区域超过100M2时，应设L级扬声器。(2)广播区域超过50M2未满100M2时，应设L及或M级扬声器。(3)广播区域在50M2以下时，应设L级、M级或S级扬声器。(4)从各广播区域内任一点至扬声器之水平距离不得大于10M，如图2-3,2-4所示。但居室楼地板面积在6M2或居室通往地面之主要走廊及通道楼地板面积在6M2以下，其它非居室部分楼地板面积在30M2以下，且该区域与相邻接区域扬声器之水平距离8M以下时，得免设。(5)对扬声器设置的要求:(如图2-3,图2-4)图2-3扬声器间距類別要求,,走道大廳餐廳等公共場所任何部位到最近一個揚聲器步行距離走道末端揚聲器距牆距離客房揚聲器走道末端揚聲器距牆距離<=15M;>=3W額定功率<=8M;>=3W額定功率<=8M;>=1W額定功率<=10M;>=3W額定功率`消防廣播揚聲器設置要求图2-4扬声器设置的要求2.3装设紧急广播设备之建筑，依下列规定划定广播分区：(1)每一广播分区不得超过一楼层。(2)室内安全梯或特别安全梯应垂直距离每45M单独设定一广播分区。安全梯或特别梯之地下层部分，应另设定一广播分区。(3)建筑物挑空构造部分，所设扬声器音压符合规定时，该部分得为一广播分区。2.4.消防广播疏散指令的程序:a.地下室发生火灾，应先接通地下室各层及首层。若首层与2层具有大的共享空间时，也应接通2层。b.首层发生火灾，应先接通本层、2层及地下各层。c.2层及2层以上发生火灾，应先接通火灾层及相邻的上、下层。2.5.消防广播与其它广播(包括背景立乐等)合用时应符合以下要求:a.火灾时，应能在消防制室将火灾疏散层的扬声器和公共广播扩音机强制转入消防广播状态。b.消防控制室应能监探用于火灾应急广播时的扩音机的工作状态，并能开启扩音机进行广播。c.床头控制柜设有扬声器时，应有强制切换到应急广播的功能。d.火灾应急广播应设置备用扩音机，其容量不应小于消防广播扬声器最大容量总和的1.5偣。为了保证安全火灾报警装置，应在火灾确认后，由消防中心按疏散顺序统一有关区域发出警报。在噪音大于60dB(A)的场所设置火灾报警装置时，其声压级应高于背景噪音15dB(A)。三、质量管理标准机电工程包罗万象，随科技的进步，新功能的产品日新月异，如何建构合宜的质量标准，对机电工程监工及品管人员而言是一项高知识、高技术的挑战。其建构的原则概述如下:1.一般性质量标准之决定质量标准是现场施工时欲实现之质量的标准，以往，大多以设计质量当作质量标准，但是，工程之质量并非在任何形式、任何地点均目同，而是在某一值之附近呈变异性分布，因而以设计质量为目标则必然有相当之质量不能满足此值。因此为了实现能够充分满足设计质量之质量，须考虑此变异性之程度，以具有宽裕之质量为目标，推展作业。但是由于机电工程一般设计质量很难作到严密且合理之决定，而且作业方法与以此方法能实现之质量间的关系并不十分明确，所以很难定出合适当之质量标准。目前还是习惯将设计质量视为质量标准而进行管制。因此，业主或设...
