技术部文件-施工作业规范VIP免费

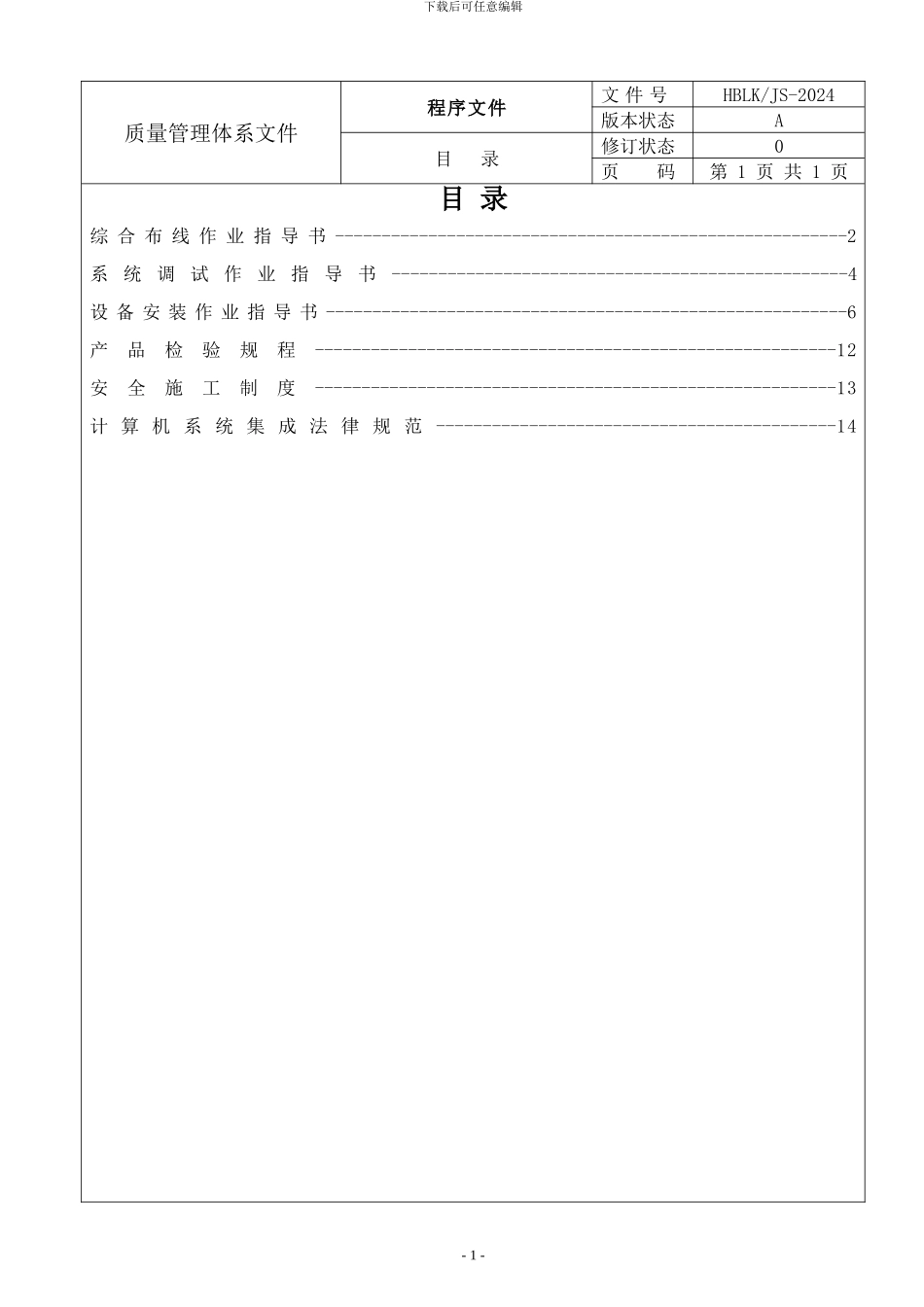

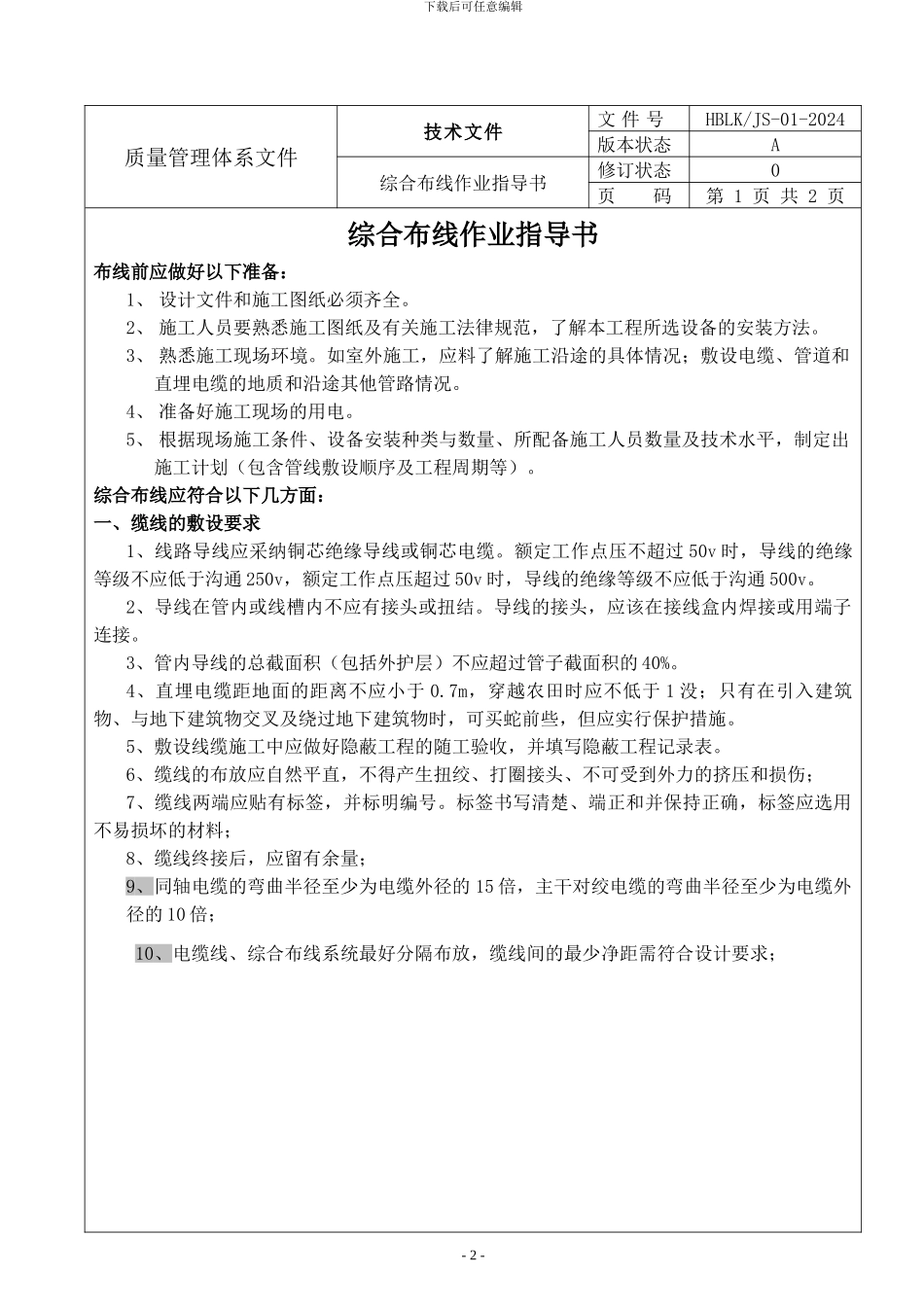

文件编号：HBLK- JS -A/00版本号：A 修改号：1页 码：第 1 页 共 43 页技术部文件 受 控 状 态 分 发 编 号 版次/修订状态 A/0 编 制 技术部 审 核 批 准 2011 年 10 月 20 日发布 2011 年 10 月 20 日实施下载后可任意编辑- 1 -质量管理体系文件程序文件文 件 号HBLK/JS-2024版本状态A目 录修订状态0页 码第 1 页 共 1 页目 录综 合 布 线 作 业 指 导 书 -------------------------------------------------------2系 统 调 试 作 业 指 导 书-------------------------------------------------4设 备 安 装 作 业 指 导 书 --------------------------------------------------------6产品检验规程--------------------------------------------------------12安全施工制度--------------------------------------------------------13计 算 机 系 统 集 成 法 律 规 范 -------------------------------------------14下载后可任意编辑- 2 -质量管理体系文件技术文件文 件 号HBLK/JS-01-2024版本状态A综合布线作业指导书修订状态0页 码第 1 页 共 2 页综合布线作业指导书布线前应做好以下准备：1、 设计文件和施工图纸必须齐全。2、 施工人员要熟悉施工图纸及有关施工法律规范，了解本工程所选设备的安装方法。3、 熟悉施工现场环境。如室外施工，应料了解施工沿途的具体情况；敷设电缆、管道和直埋电缆的地质和沿途其他管路情况。4、 准备好施工现场的用电。5、 根据现场施工条件、设备安装种类与数量、所配备施工人员数量及技术水平，制定出施工计划（包含管线敷设顺序及工程周期等）。综合布线应符合以下几方面：一、缆线的敷设要求1、线路导线应采纳铜芯绝缘导线或铜芯电缆。额定工作点压不超过 50v 时，导线的绝缘等级不应低于沟通 250v，额定工作点压超过 50v 时，导线的绝缘等级不应低于沟通 500v。2、导线在管内或线槽内不应有接头或扭结。导线的接头，应该在接线盒内焊接或用端子连接。3、管内导线的总截面积（包括外护层）不应超过管子截面积的 40%。4、直埋电缆距地面的距离不应小于 0.7m，穿越农田时应不低于 1 没；只有在引入建筑物、与地下建筑物交叉及绕过地下建筑物时，可买蛇前些，但应实行保护措施。5、敷设线缆施工中应做好隐蔽工程的随工验收，并填写隐蔽工程记录表。6、缆线的布放应自然平直，不得产...
