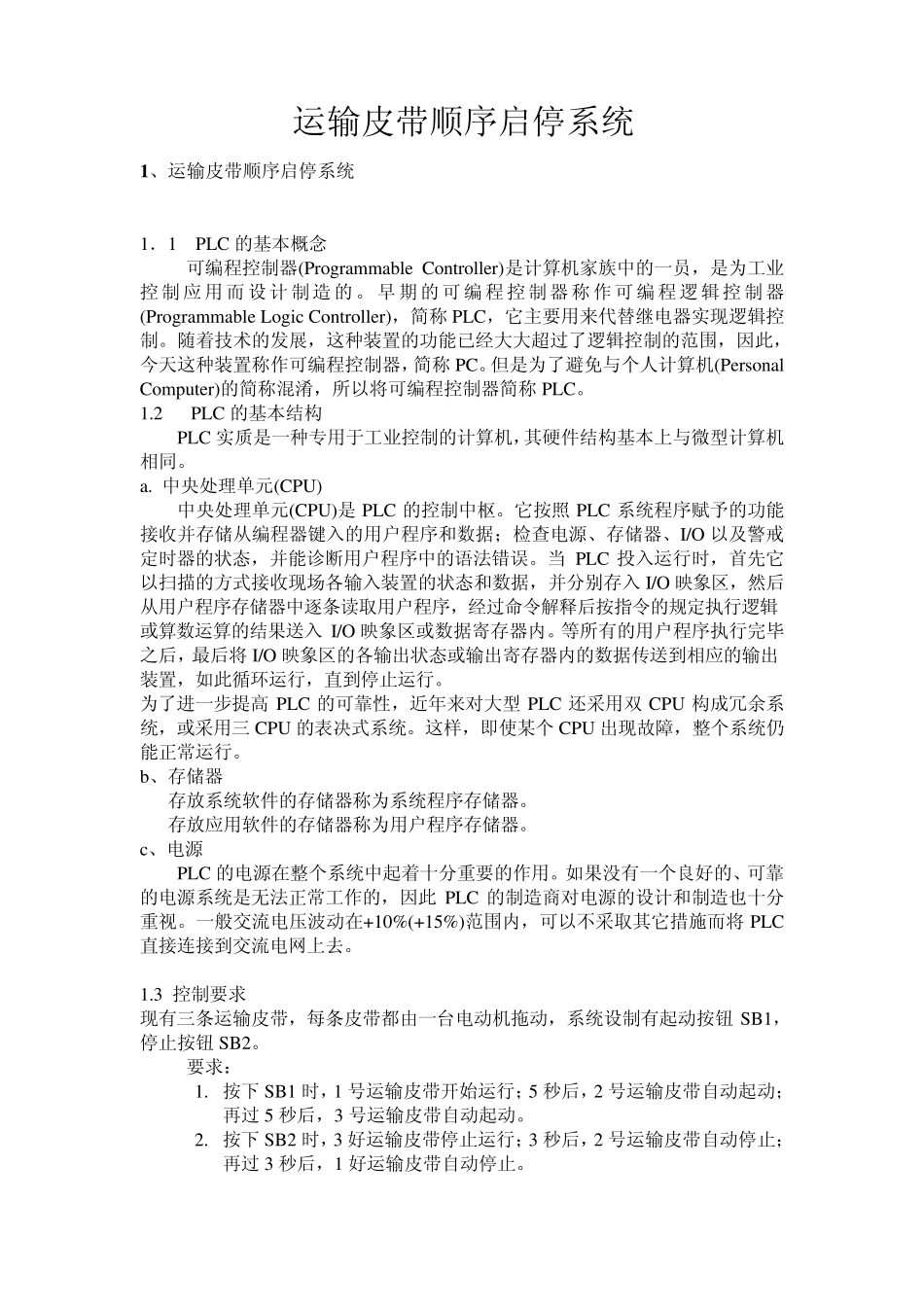

运输皮带顺序启停系统 1 、运输皮带顺序启停系统 1．1 PLC 的基本概念 可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控 制 应 用 而 设 计 制造 的 。 早 期 的 可 编 程 控 制 器 称 作 可 编 程 逻 辑 控 制 器(Programmable Logic Controller)，简称 PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称 PC。但是为了避免与个人计算机(Personal Compu ter)的简称混淆，所以将可编程控制器简称 PLC。 1.2 PLC 的基本结构 PLC 实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同。 a. 中央处理单元(CPU) 中央处理单元(CPU)是 PLC 的控制中枢。它按照 PLC 系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O 以及警戒定时器的状态，并能诊断用户程序中的语法错误。当 PLC 投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入 I/O 映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入 I/O 映象区或数据寄存器内。等所有的用户程序执行完毕之后，最后将 I/O 映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。 为了进一步提高 PLC 的可靠性，近年来对大型 PLC 还采用双 CPU 构成冗余系统，或采用三 CPU 的表决式系统。这样，即使某个 CPU 出现故障，整个系统仍能正常运行。 b、存储器 存放系统软件的存储器称为系统程序存储器。 存放应用软件的存储器称为用户程序存储器。 c、电源 PLC 的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠 的电源系统是无法正常工作的，因此 PLC 的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将 PLC直接连接到交流电网上去。 1.3 控制要求 现有三条运输皮带，每条皮带都由一台电动机拖动，系统设制有起动按钮 SB1，停止按钮 SB2。 要求： 1. 按下 SB1 时，1 号运输皮带开始运行；5 秒后，2 号运输皮带自动起动；再过 5 秒后，3 号运输皮带自动起动。 2. 按下 SB2 时，3 好运输皮带停止运行；3 秒后，2 号运输皮带自动停止；再过 3 ...
