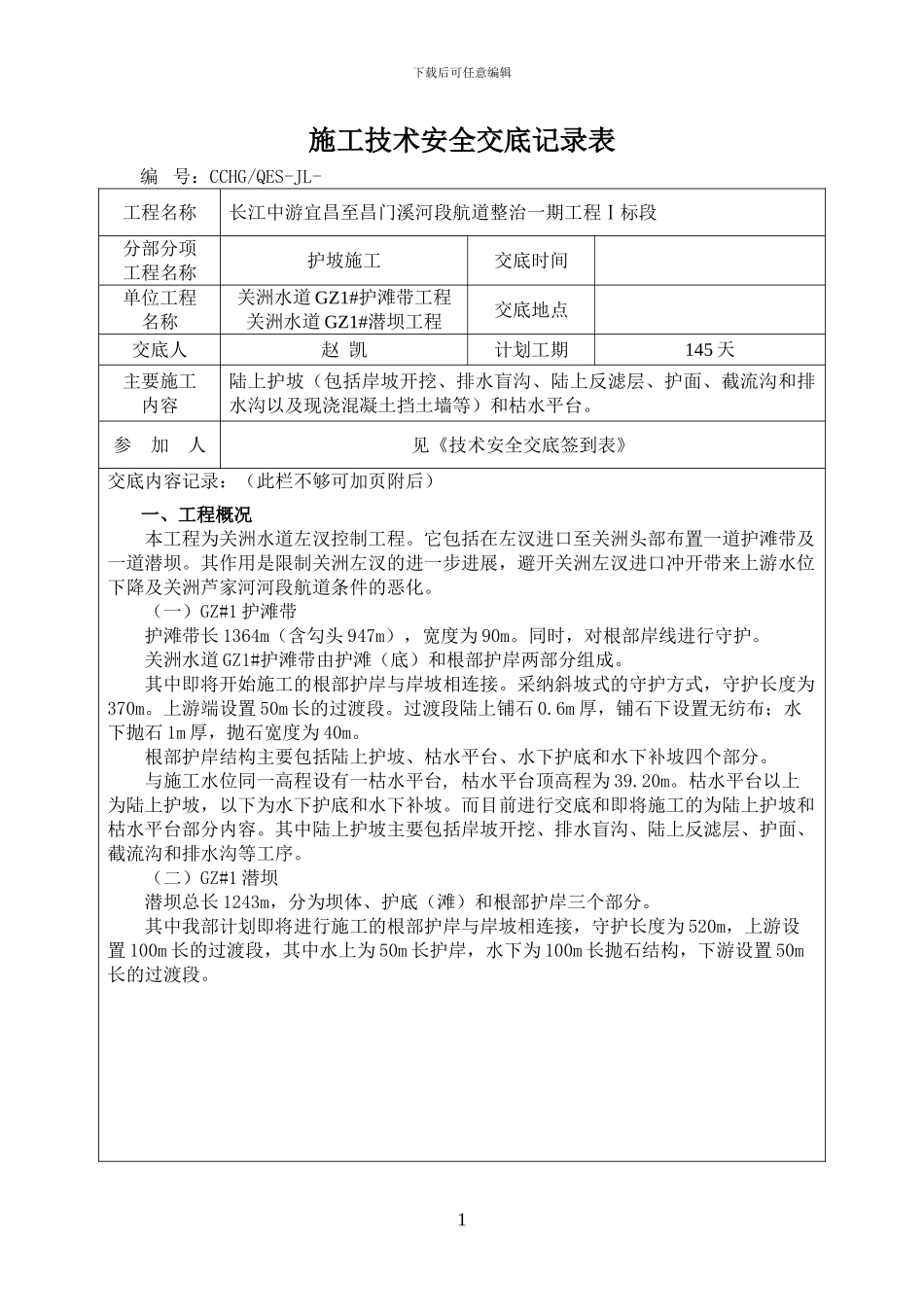

下载后可任意编辑施工技术安全交底记录表编 号:CCHG/QES-JL-工程名称长江中游宜昌至昌门溪河段航道整治一期工程Ⅰ标段分部分项工程名称护坡施工交底时间单位工程名称关洲水道 GZ1#护滩带工程关洲水道 GZ1#潜坝工程交底地点交底人赵 凯计划工期145 天主要施工内容陆上护坡(包括岸坡开挖、排水盲沟、陆上反滤层、护面、截流沟和排水沟以及现浇混凝土挡土墙等)和枯水平台。参 加 人见《技术安全交底签到表》交底内容记录:(此栏不够可加页附后)一、工程概况本工程为关洲水道左汊控制工程。它包括在左汊进口至关洲头部布置一道护滩带及一道潜坝。其作用是限制关洲左汊的进一步进展,避开关洲左汊进口冲开带来上游水位下降及关洲芦家河河段航道条件的恶化。(一)GZ#1 护滩带护滩带长 1364m(含勾头 947m),宽度为 90m。同时,对根部岸线进行守护。关洲水道 GZ1#护滩带由护滩(底)和根部护岸两部分组成。其中即将开始施工的根部护岸与岸坡相连接。采纳斜坡式的守护方式,守护长度为370m。上游端设置 50m 长的过渡段。过渡段陆上铺石 0.6m 厚,铺石下设置无纺布;水下抛石 1m 厚,抛石宽度为 40m。根部护岸结构主要包括陆上护坡、枯水平台、水下护底和水下补坡四个部分。与施工水位同一高程设有一枯水平台, 枯水平台顶高程为 39.20m。枯水平台以上为陆上护坡,以下为水下护底和水下补坡。而目前进行交底和即将施工的为陆上护坡和枯水平台部分内容。其中陆上护坡主要包括岸坡开挖、排水盲沟、陆上反滤层、护面、截流沟和排水沟等工序。(二)GZ#1 潜坝潜坝总长 1243m,分为坝体、护底(滩)和根部护岸三个部分。其中我部计划即将进行施工的根部护岸与岸坡相连接,守护长度为 520m,上游设置 100m 长的过渡段,其中水上为 50m 长护岸,水下为 100m 长抛石结构,下游设置 50m长的过渡段。1下载后可任意编辑(续前页)根部有两种结构型式的护岸,上游 50m 过渡段护岸和 110m 护岸段为混合式 护岸 结 构,下游 50m 过渡段和 410m 护岸段为斜坡式护岸结构。过渡段水下为抛石结构,厚度为 1m 厚、宽度为 40m;过渡段陆上部分为铺石结构,铺石 0.6m 厚,铺石下设置无纺布。混合式护岸结构主要包括 C30 现浇混凝土挡土墙、陆上护坡、枯水平台、水下护底和水下补坡五个部分。枯水平台以上为 C30 挡土墙、陆上护坡,枯水平台以下为水下护底和水下补坡。陆上护坡 K196.5~K279.2 段排水口处采纳铺石护面...
