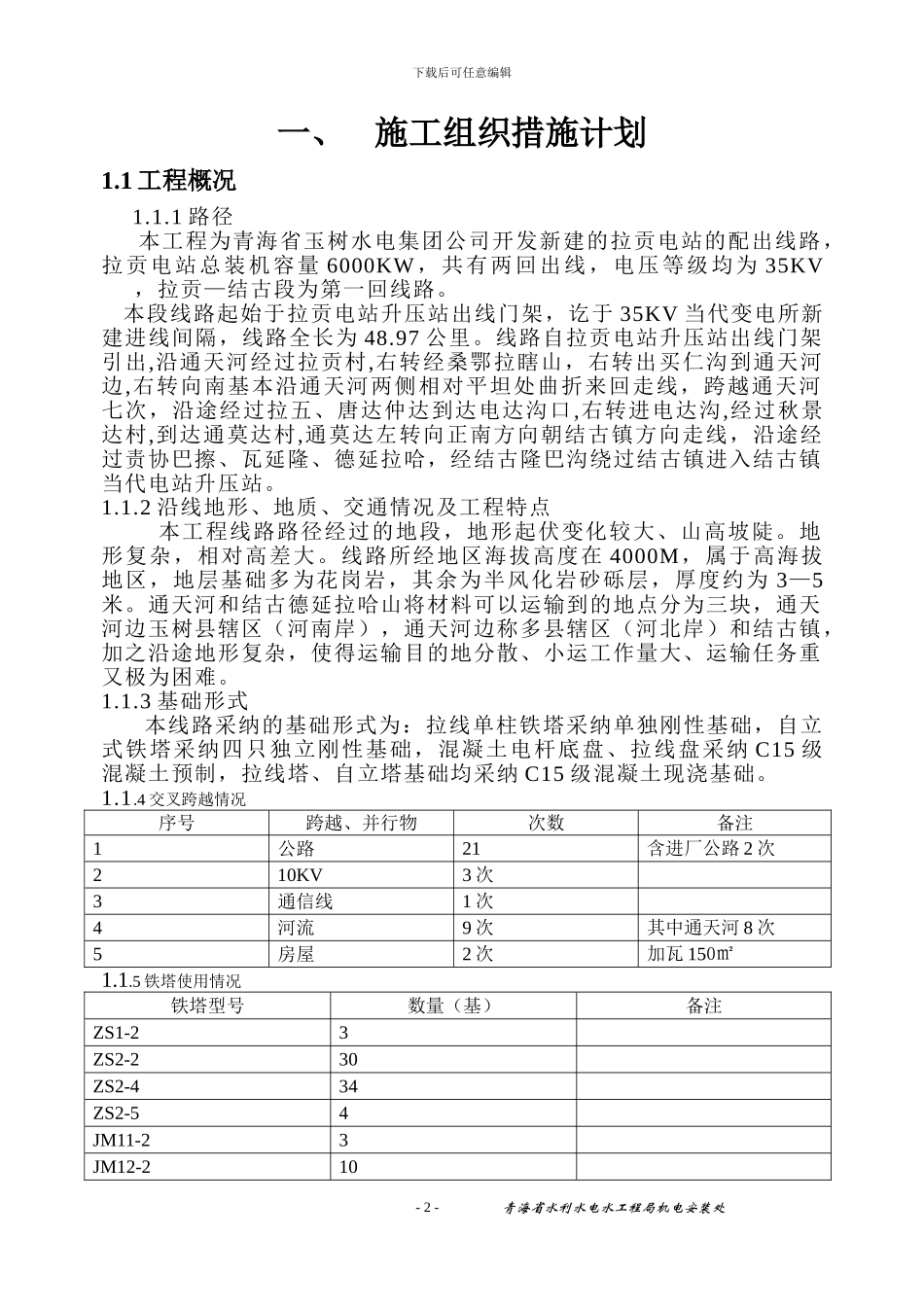

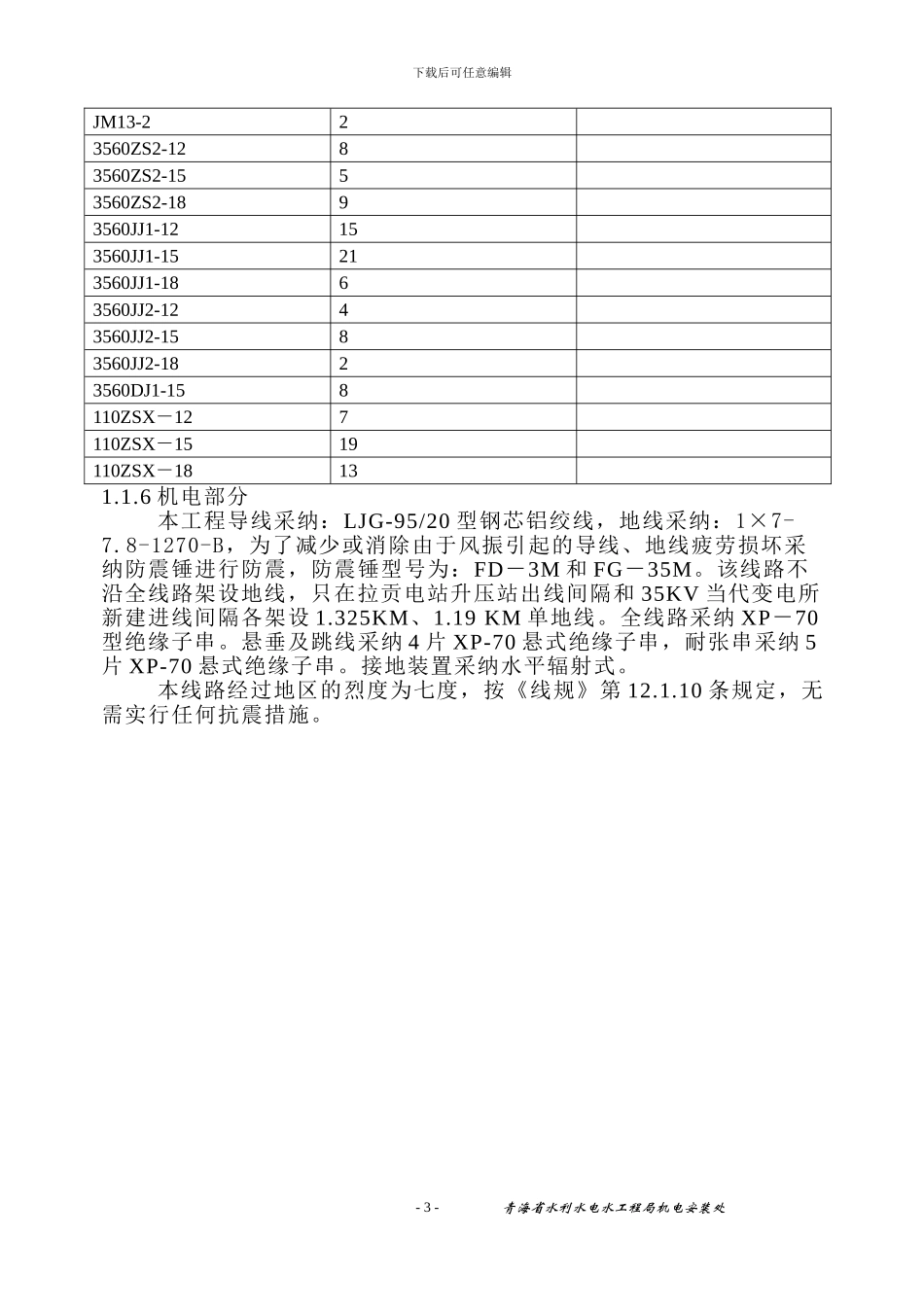

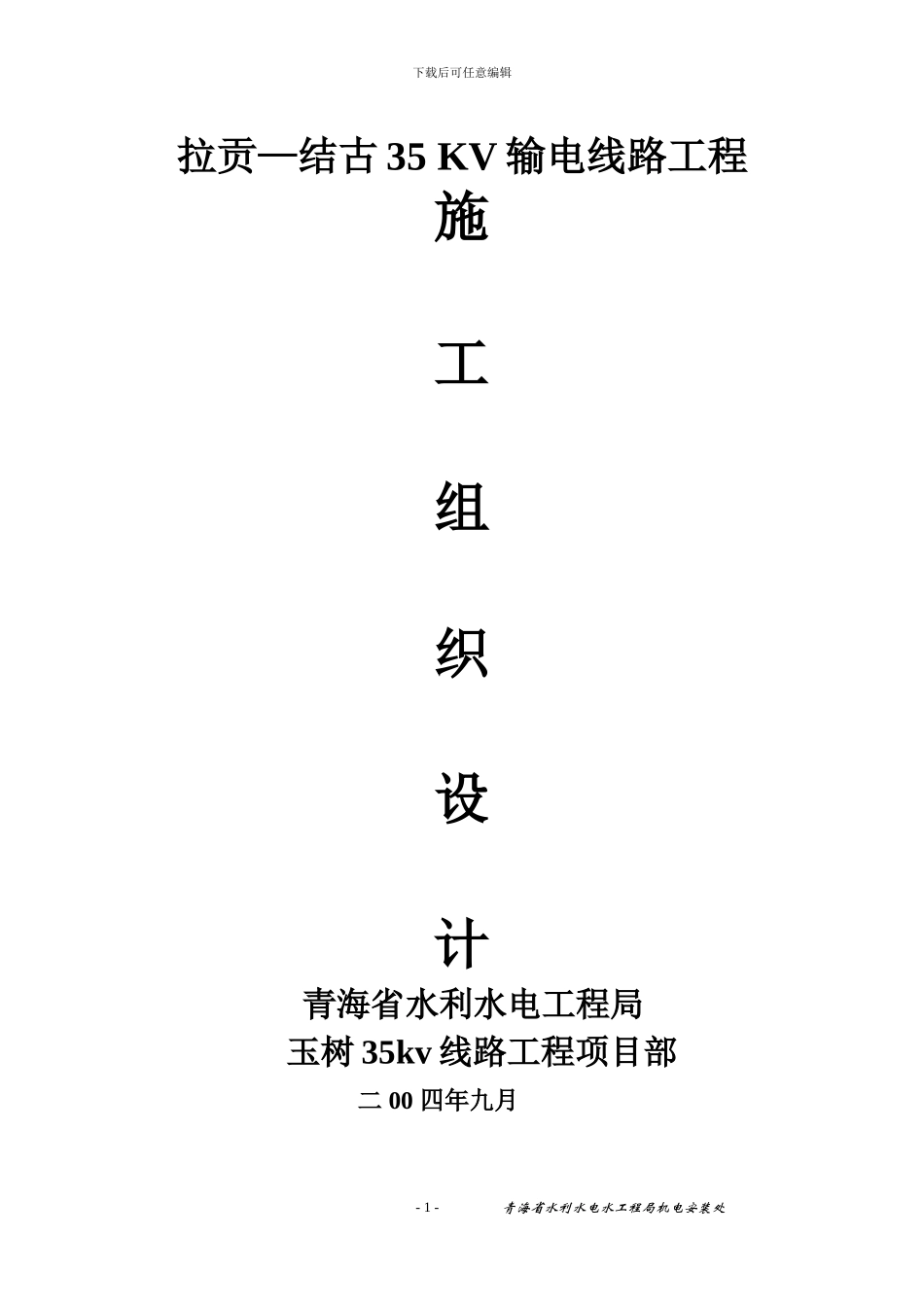

下载后可任意编辑拉贡—结古 35 KV 输电线路工程施工组织设计青海省水利水电工程局玉树 35kv 线路工程项目部 二 00 四年九月- 1 - 青海省水利水电水工程局机电安装处下载后可任意编辑一、施工组织措施计划1.1 工程概况 1.1.1 路径 本工程为青海省玉树水电集团公司开发新建的拉贡电站的配出线路，拉贡电站总装机容量 6000KW，共有两回出线，电压等级均为 35KV，拉贡—结古段为第一回线路。 本段线路起始于拉贡电站升压站出线门架，讫于 35KV 当代变电所新建进线间隔，线路全长为 48.97 公里。线路自拉贡电站升压站出线门架引出,沿通天河经过拉贡村,右转经桑鄂拉瞎山，右转出买仁沟到通天河边,右转向南基本沿通天河两侧相对平坦处曲折来回走线，跨越通天河七次，沿途经过拉五、唐达仲达到达电达沟口,右转进电达沟,经过秋景达村,到达通莫达村,通莫达左转向正南方向朝结古镇方向走线，沿途经过责协巴擦、瓦延隆、德延拉哈，经结古隆巴沟绕过结古镇进入结古镇当代电站升压站。1.1.2 沿线地形、地质、交通情况及工程特点 本工程线路路径经过的地段，地形起伏变化较大、山高坡陡。地形复杂，相对高差大。线路所经地区海拔高度在 4000M，属于高海拔地区，地层基础多为花岗岩，其余为半风化岩砂砾层，厚度约为 3—5米。通天河和结古德延拉哈山将材料可以运输到的地点分为三块，通天河边玉树县辖区（河南岸），通天河边称多县辖区（河北岸）和结古镇，加之沿途地形复杂，使得运输目的地分散、小运工作量大、运输任务重又极为困难。1.1.3 基础形式 本线路采纳的基础形式为：拉线单柱铁塔采纳单独刚性基础，自立式铁塔采纳四只独立刚性基础，混凝土电杆底盘、拉线盘采纳 C15 级混凝土预制，拉线塔、自立塔基础均采纳 C15 级混凝土现浇基础。1.1.4 交叉跨越情况序号跨越、并行物次数备注1公路21含进厂公路 2 次210KV3 次3通信线1 次4 河流9 次其中通天河 8 次5房屋2 次加瓦 150㎡1.1.5 铁塔使用情况铁塔型号数量（基）备注ZS1-23ZS2-230ZS2-434ZS2-54JM11-23JM12-210- 2 - 青海省水利水电水工程局机电安装处下载后可任意编辑JM13-223560ZS2-1283560ZS2-1553560ZS2-1893560JJ1-12153560JJ1-15213560JJ1-1863560JJ2-1243560JJ2-1583560JJ2-1823560DJ1-158110ZSX－127110ZSX－1519110ZSX－18131.1.6 机电部分本工程导线采纳：LJG-95/20 型钢芯铝绞线，地线采纳：1×7-7.8-1270-B，为了减少或消除由于风振引起的导...
