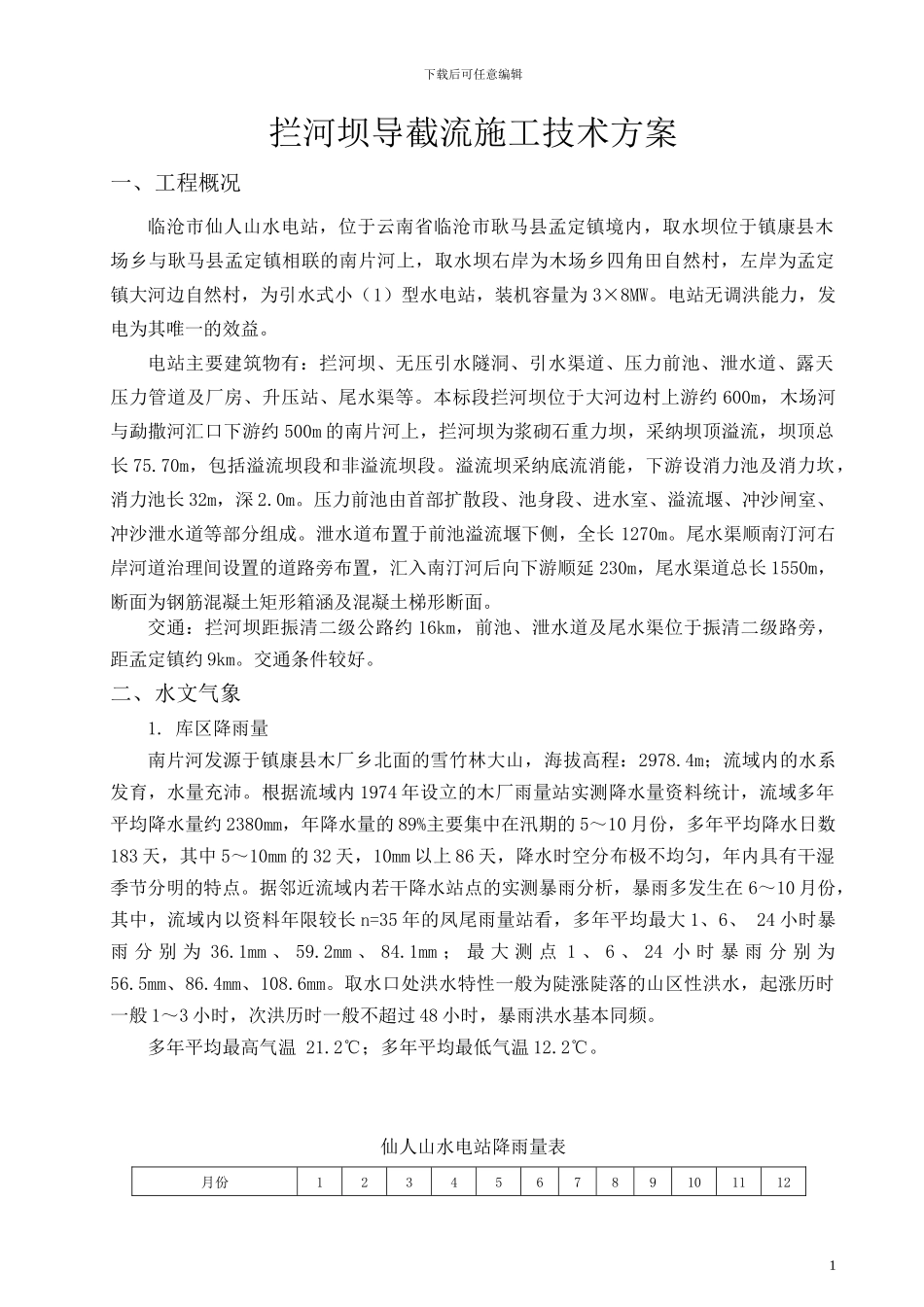

下载后可任意编辑拦河坝导截流施工技术方案一、工程概况临沧市仙人山水电站，位于云南省临沧市耿马县孟定镇境内，取水坝位于镇康县木场乡与耿马县孟定镇相联的南片河上，取水坝右岸为木场乡四角田自然村，左岸为孟定镇大河边自然村，为引水式小（1）型水电站，装机容量为 3×8MW。电站无调洪能力，发电为其唯一的效益。电站主要建筑物有：拦河坝、无压引水隧洞、引水渠道、压力前池、泄水道、露天压力管道及厂房、升压站、尾水渠等。本标段拦河坝位于大河边村上游约 600m，木场河与勐撒河汇口下游约 500m 的南片河上，拦河坝为浆砌石重力坝，采纳坝顶溢流，坝顶总长 75.70m，包括溢流坝段和非溢流坝段。溢流坝采纳底流消能，下游设消力池及消力坎，消力池长 32m，深 2.0m。压力前池由首部扩散段、池身段、进水室、溢流堰、冲沙闸室、冲沙泄水道等部分组成。泄水道布置于前池溢流堰下侧，全长 1270m。尾水渠顺南汀河右岸河道治理间设置的道路旁布置，汇入南汀河后向下游顺延 230m，尾水渠道总长 1550m，断面为钢筋混凝土矩形箱涵及混凝土梯形断面。交通：拦河坝距振清二级公路约 16km，前池、泄水道及尾水渠位于振清二级路旁，距孟定镇约 9km。交通条件较好。二、水文气象1. 库区降雨量南片河发源于镇康县木厂乡北面的雪竹林大山，海拔高程：2978.4m；流域内的水系发育，水量充沛。根据流域内 1974 年设立的木厂雨量站实测降水量资料统计，流域多年平均降水量约 2380mm，年降水量的 89%主要集中在汛期的 5～10 月份，多年平均降水日数183 天，其中 5～10mm 的 32 天，10mm 以上 86 天，降水时空分布极不均匀，年内具有干湿季节分明的特点。据邻近流域内若干降水站点的实测暴雨分析，暴雨多发生在 6～10 月份，其中，流域内以资料年限较长 n=35 年的凤尾雨量站看，多年平均最大 1、6、 24 小时暴雨 分 别 为 36.1mm 、 59.2mm 、 84.1mm ； 最 大 测 点 1 、 6 、 24 小 时 暴 雨 分 别 为56.5mm、86.4mm、108.6mm。取水口处洪水特性一般为陡涨陡落的山区性洪水，起涨历时一般 1～3 小时，次洪历时一般不超过 48 小时，暴雨洪水基本同频。多年平均最高气温 21.2℃；多年平均最低气温 12.2℃。仙人山水电站降雨量表月份1234567891011121下载后可任意编辑月均降水量（毫米）49.338.231.939.038.518045957926265.648.458.42.分期设计洪水根据《水利水电工程设计洪水法律规范SL 44—9...
