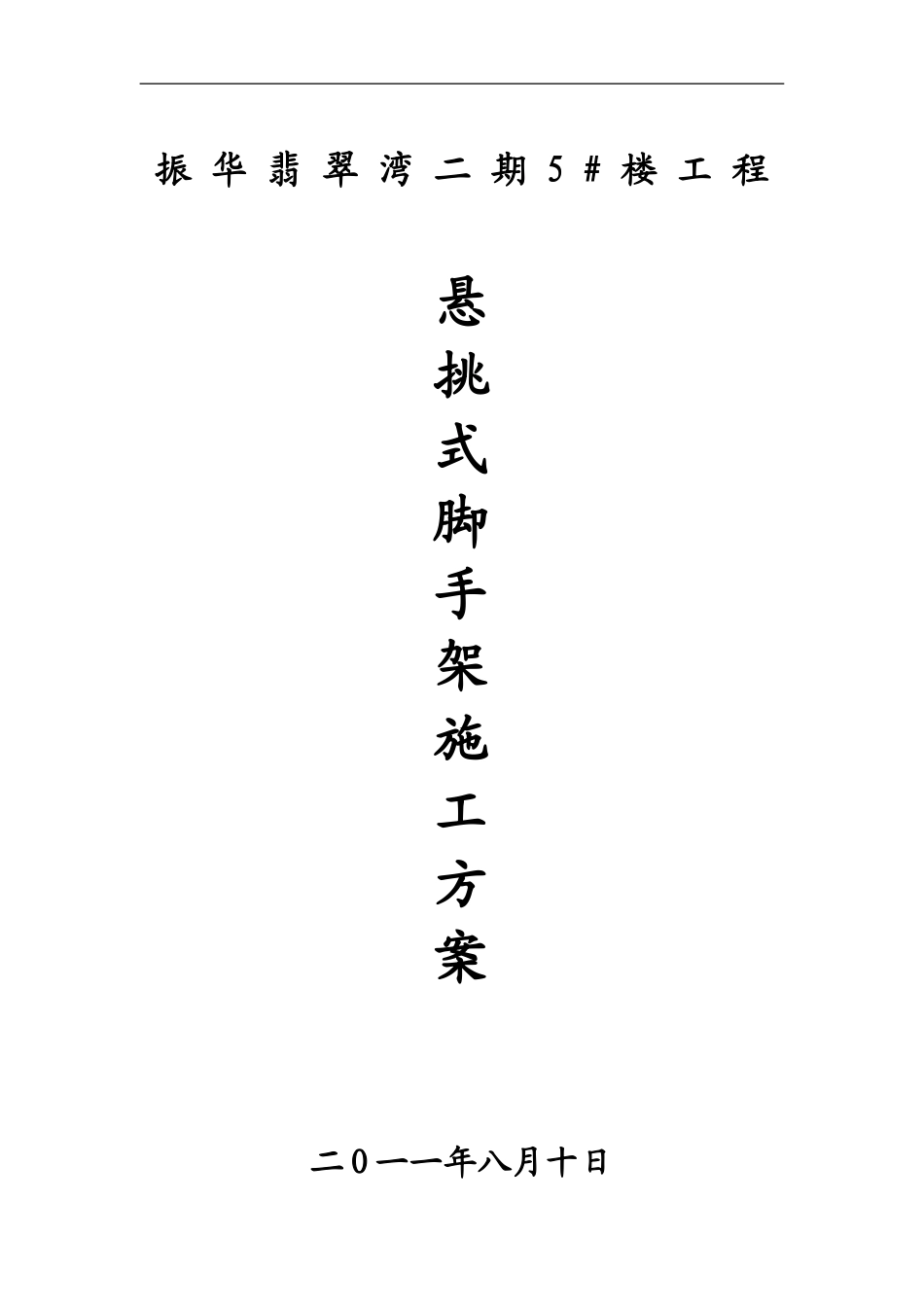

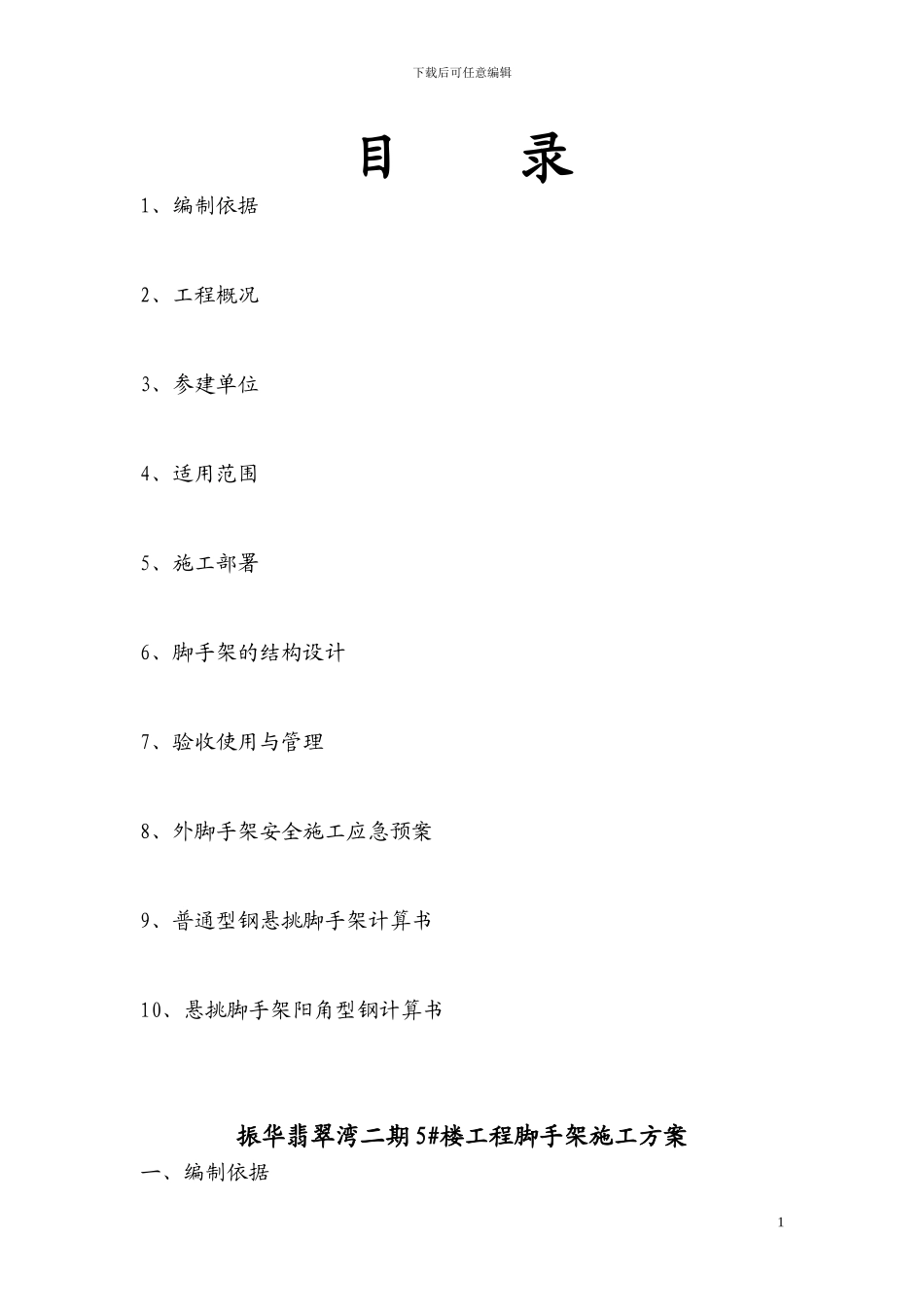

振 华 翡 翠 湾 二 期 5 # 楼 工 程悬挑式脚手架施工方案二 O 一一年八月十日下载后可任意编辑目 录1、编制依据2、工程概况3、参建单位4、适用范围5、施工部署6、脚手架的结构设计7、验收使用与管理8、外脚手架安全施工应急预案9、普通型钢悬挑脚手架计算书10、悬挑脚手架阳角型钢计算书振华翡翠湾二期 5#楼工程脚手架施工方案一、编制依据1下载后可任意编辑1. 振华翡翠湾二期 5#楼工程建筑、结构施工图纸.2.建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-2001.3.有用五金手册.4.钢结构工程及验收法律规范 GB50205-2001.5.建筑结构施工手册.二、工程概况： 三、参建单位建设单位： 六安睿诚置业有限公司 设计单位： 安徽建筑工业学院建筑设计讨论院 监理单位： 六安科兴监理有限公司 施工单位： 六安亚杰建设工程有限责任公司 勘察单位： 合肥建材地质工程勘察院 四、适用范围本方案适用于振华翡翠湾二期 5#楼工程主体结构及装饰装修使用，现采纳悬挑脚手架，计划从主体七层楼面（21 米）至屋面阶段采纳悬挑式脚手架，搭设搭设总高度为 40.30 米,搭设高度均不超过 24米。五、施工部署5．1、材料计划①本项目计划投入脚手架搭设主要材料为：Φ48 钢管，检测报告为3.5mm，考虑现场钢管多次使用，为确保安全，计算时取壁厚3.0mm，扣件， 竹笆片脚手板，密目网，18 号槽钢，Φ20 光圆压环。②进场材料质量必须符合国家标准《GB/T700》中 Q235-A 钢的规定和《GB15831》的规定，不合格产品严禁入场。③构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。④安全所需用具等一应提前到位，经检验合格后才能使用。5．2、施工方案悬挑架由工程七层底板开始悬挑,每六层一挑.六、脚手架的结构设计6.1、脚手架的设计6.1.1、槽钢布置根据工程平面形状及现场实际情况，南边悬挑脚手架搭设部位有阳台，外挑 900mm，阳台部位外挑长度为 2.05m，锚固长度为 3.95m，钢挑梁选用 18 号槽钢，无悬挑部位应选用 3 米的槽钢,端部斜拉钢丝绳卸荷（计算时不考虑钢丝绳拉力），悬挑钢梁的锚环设置两道，固定环一道，钢梁在铺设时内置部分的梁端头应距第一道锚环距根部 15 ｃｍ左右，第二道锚环与第一道的间距应在 15～30 ｃｍ，固定环距第二道环大于 120 ｃ m，计算时只考虑一道锚环。2下载后可任意编辑普通型钢悬挑示意mmmm下垫10mm厚钢板 阳台型钢悬挑示意3下载后可任意编辑挑梁钢管固定件示意>...
