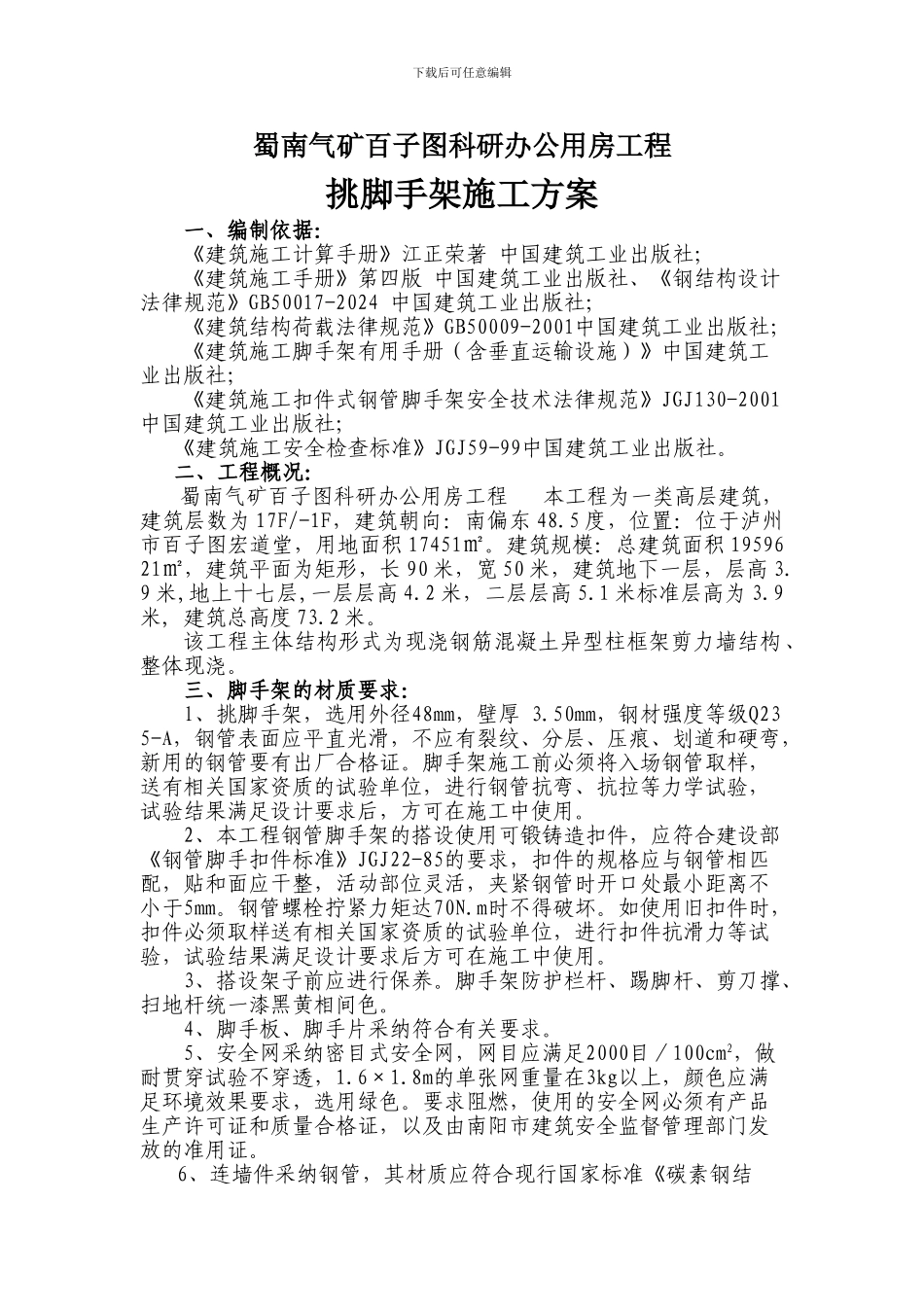

下载后可任意编辑蜀南气矿百子图科研办公用房工程挑脚手架施工方案一、编制依据： 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社、《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社； 《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社； 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。二、工程概况：蜀南气矿百子图科研办公用房工程 本工程为一类高层建筑，建筑层数为 17F/-1F，建筑朝向：南偏东 48.5 度，位置：位于泸州市百子图宏道堂，用地面积 17451㎡。建筑规模：总建筑面积 1959621㎡，建筑平面为矩形，长 90 米，宽 50 米，建筑地下一层，层高 3.9 米,地上十七层,一层层高 4.2 米，二层层高 5.1 米标准层高为 3.9米, 建筑总高度 73.2 米。该工程主体结构形式为现浇钢筋混凝土异型柱框架剪力墙结构、整体现浇。三、脚手架的材质要求： l、挑脚手架，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养。脚手架防护栏杆、踢脚杆、剪刀撑、扫地杆统一漆黑黄相间色。 4、脚手板、脚手片采纳符合有关要求。 5、安全网采纳密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由南阳市建筑安全监督管理部门发放的准用证。6、连墙件采纳钢管，其材质应符合现行国家标准《碳素钢结下载后可任意编辑构》（GB/T 700）中Q235A...
