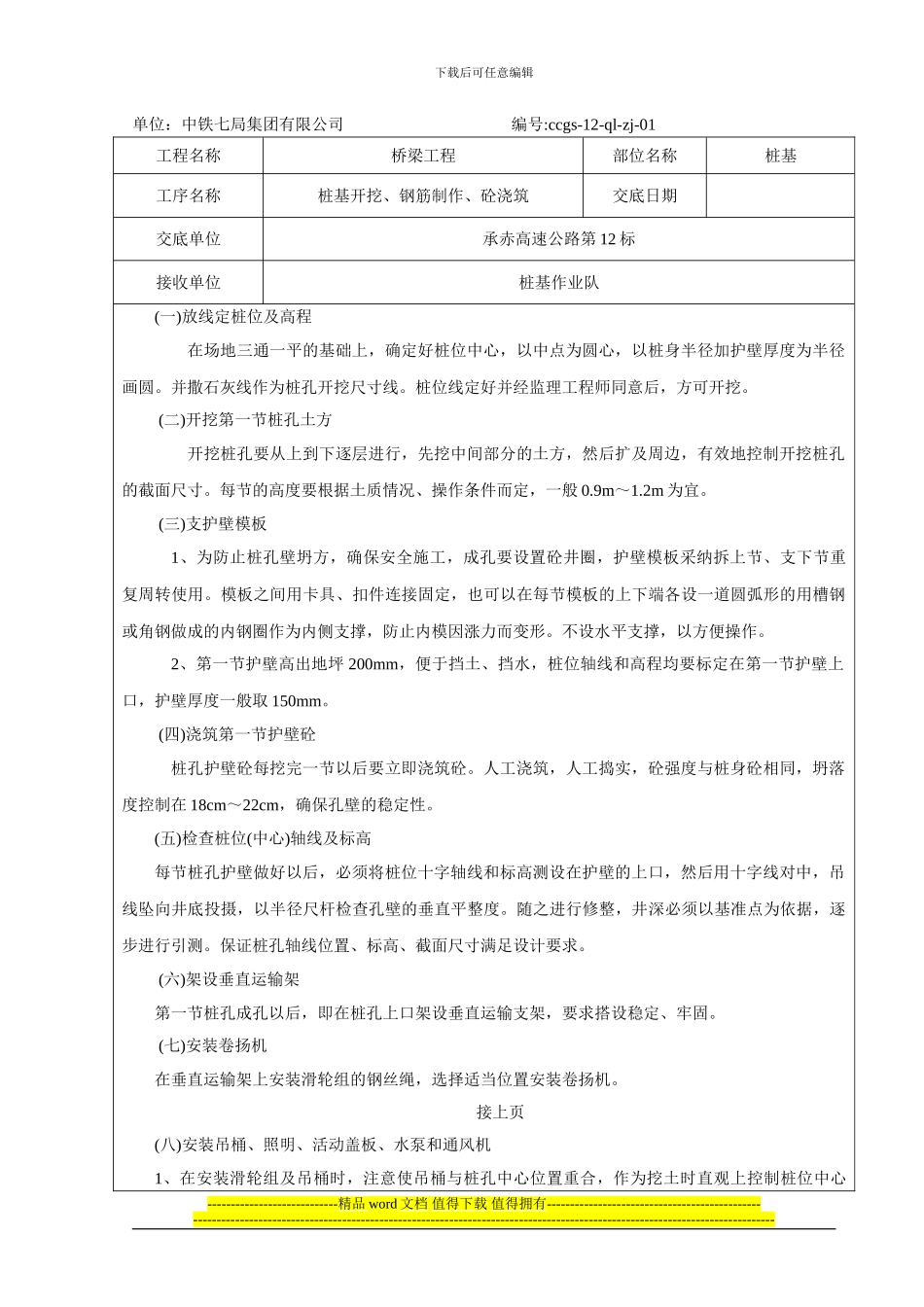

下载后可任意编辑河北省茅荆坝(蒙冀界)至承德公路挖孔桩施工技术、安全交底项目名称：承赤高速公路十二合同项目部 中铁七局集团有限公司挖 孔 桩 施 工 技 术 交 底----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑单位：中铁七局集团有限公司 编号:ccgs-12-ql-zj-01工程名称桥梁工程部位名称桩基工序名称桩基开挖、钢筋制作、砼浇筑交底日期交底单位承赤高速公路第 12 标接收单位桩基作业队(一)放线定桩位及高程 在场地三通一平的基础上，确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画圆。并撒石灰线作为桩孔开挖尺寸线。桩位线定好并经监理工程师同意后，方可开挖。 (二)开挖第一节桩孔土方 开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质情况、操作条件而定，一般 0.9m～1.2m 为宜。 (三)支护壁模板 1、为防止桩孔壁坍方，确保安全施工，成孔要设置砼井圈，护壁模板采纳拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因涨力而变形。不设水平支撑，以方便操作。 2、第一节护壁高出地坪 200mm，便于挡土、挡水，桩位轴线和高程均要标定在第一节护壁上口，护壁厚度一般取 150mm。 (四)浇筑第一节护壁砼 桩孔护壁砼每挖完一节以后要立即浇筑砼。人工浇筑，人工捣实，砼强度与桩身砼相同，坍落度控制在 18cm～22cm，确保孔壁的稳定性。(五)检查桩位(中心)轴线及标高每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投摄，以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，逐步进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。 (六)架设垂直运输架第一节桩孔成孔以后，即在桩孔上口架设垂直运输支架，要求搭设稳定、牢固。 (七)安装卷扬机在垂直运输架上安装滑轮组的钢丝绳，选择适当位置安装卷扬机。接上页(八)安装吊桶、照明、活动盖板、水泵和通风机1、在安装滑轮组及吊桶时，注意使吊桶与桩孔中心位置重合，作为挖...
