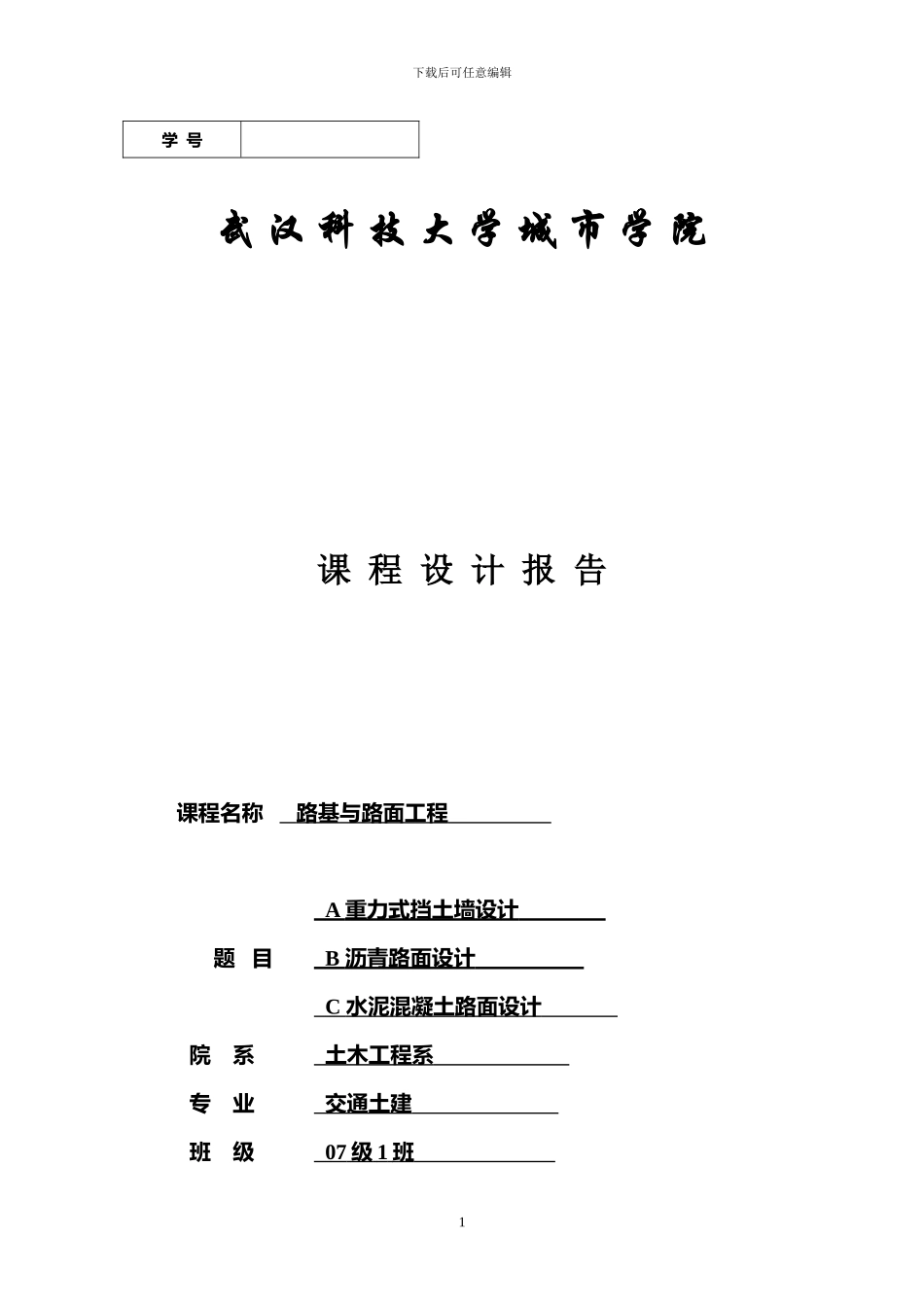

下载后可任意编辑学 号武 汉 科 技 大 学 城 市 学 院课 程 设 计 报 告 课程名称 路基与路面工程 题 目 A 重力式挡土墙设计 B 沥青路面设计 C 水泥混凝土路面设计 院 系 土木工程系 专 业 交通土建 班 级 07 级 1 班 1下载后可任意编辑姓 名 褚骏鹏 指导老师 陆永青 2024年6月13日路基与路面工程课程设计任务书题目: A 重力式挡土墙设计B 沥青路面设计C 水泥混凝土路面设计1. 课程设计教学条件要求 设计室：制图教室2. 课程设计任务（1）了解设计任务,拟定工作计划，查阅资料。（2）按《公路路基设计法律规范》（JTG D30－2024）“5.4 挡土墙”一节，采纳极限状态设计法进行重力式挡土墙设计；（3）按《公路沥青路面设计法律规范 JIG D50-2024》的内容及要求进行沥青路面结构设计；（4）按《公路水泥混凝土路面设计法律规范 JTG D40-2024》的内容及要求进行水泥混凝土路面结构设计；（5）根据指导老师的要求，采纳指定的初始条件进行设计：重力式挡土墙、水泥混凝土路面的设计计算按所选方案手算；沥青路面的设计，在完成路面结构组合设计后，利用设计软件进行结构层厚度计算及各层底拉应力验算。在设计说明书（设计报告书）中应画计算图，采纳 A4 纸打印设计报告书。（6）出图：重力式挡土墙、沥青路面设计不出图（留待毕业设计时训练出图）；水泥混凝土路面设计绘制面板接缝构造及钢筋布置图，A3 图纸 1 页。3. 课程设计报告书主要内容A 重力式挡土墙设计2下载后可任意编辑（一）初始条件：（1）浆砌片石重力式仰斜路堤墙，墙顶填土边坡 1:1.5，墙身纵向分段长度为 10m；路基宽度 26m，路肩宽度 3.0m；（2）基底倾斜角：tan＝0.190，取汽车荷载边缘距路肩边缘=0.5m；（3）设计车辆荷载标准值按公路－I 级汽车荷载采纳，即相当于汽车超 20 级、挂车120（验算荷载）；（4）墙后填料砂性土容重=18,填料与墙背的外摩擦角=0.5；粘性土地基与浆砌片石基底的摩擦系数 μ=0.30，地基容许承载力[]=250；（5）墙身采纳 2.5 号砂浆砌 25 号片石，圬工容重=22，容许压应力，容许剪应力，容许拉应力；（6） 以下设计参数区别为每人一题，根据指导老师的安排指定采纳（对所采纳的参数值打“√”标记）： 墙后砂性土填料的内摩擦角： 34°墙面与墙背平行，墙背仰斜坡度（1:）： 1:0.25墙高 H： 7m墙顶填土高： 3.0m（二）要求完成的主要任务： 按《公路路基设计法律规...
