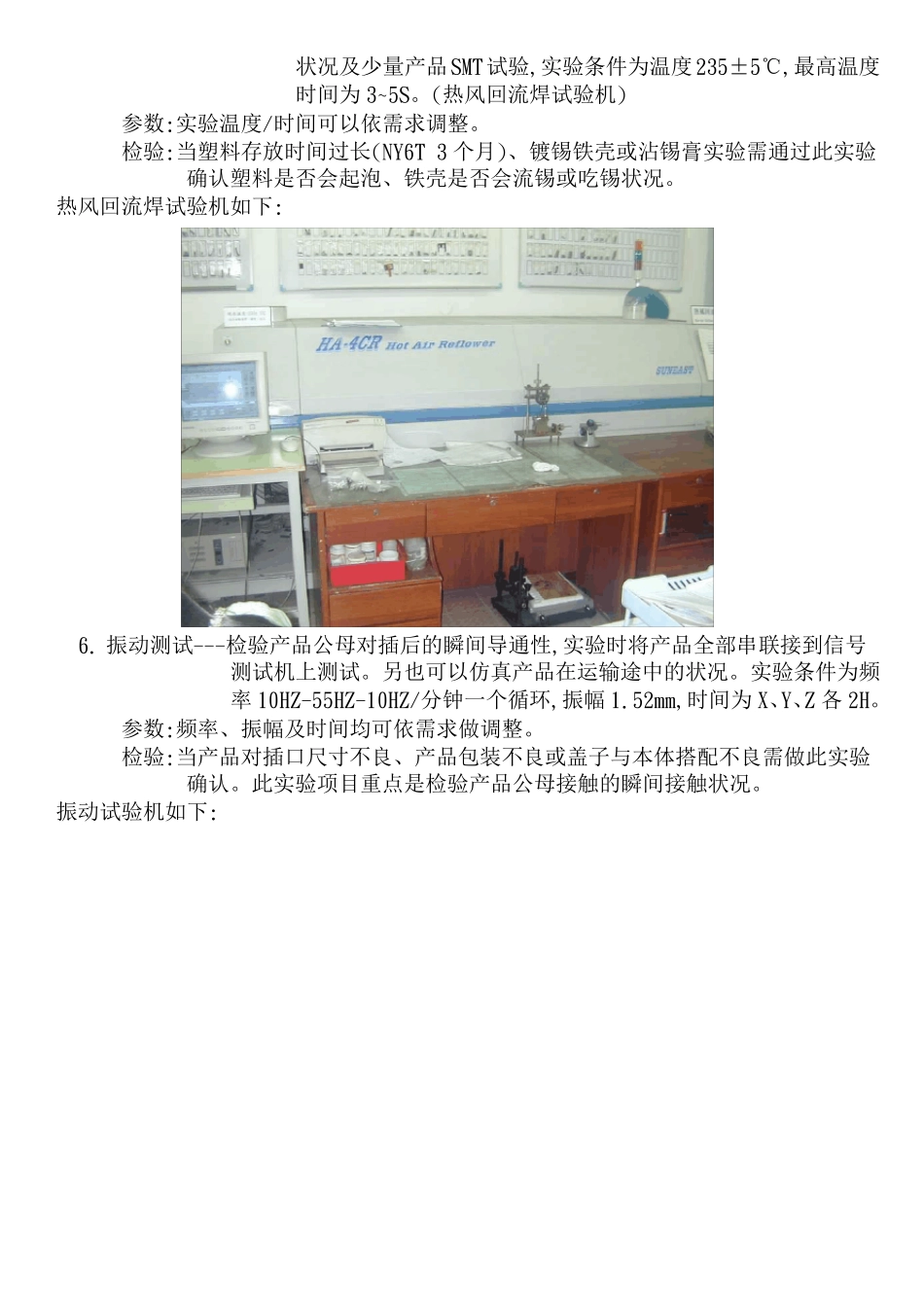

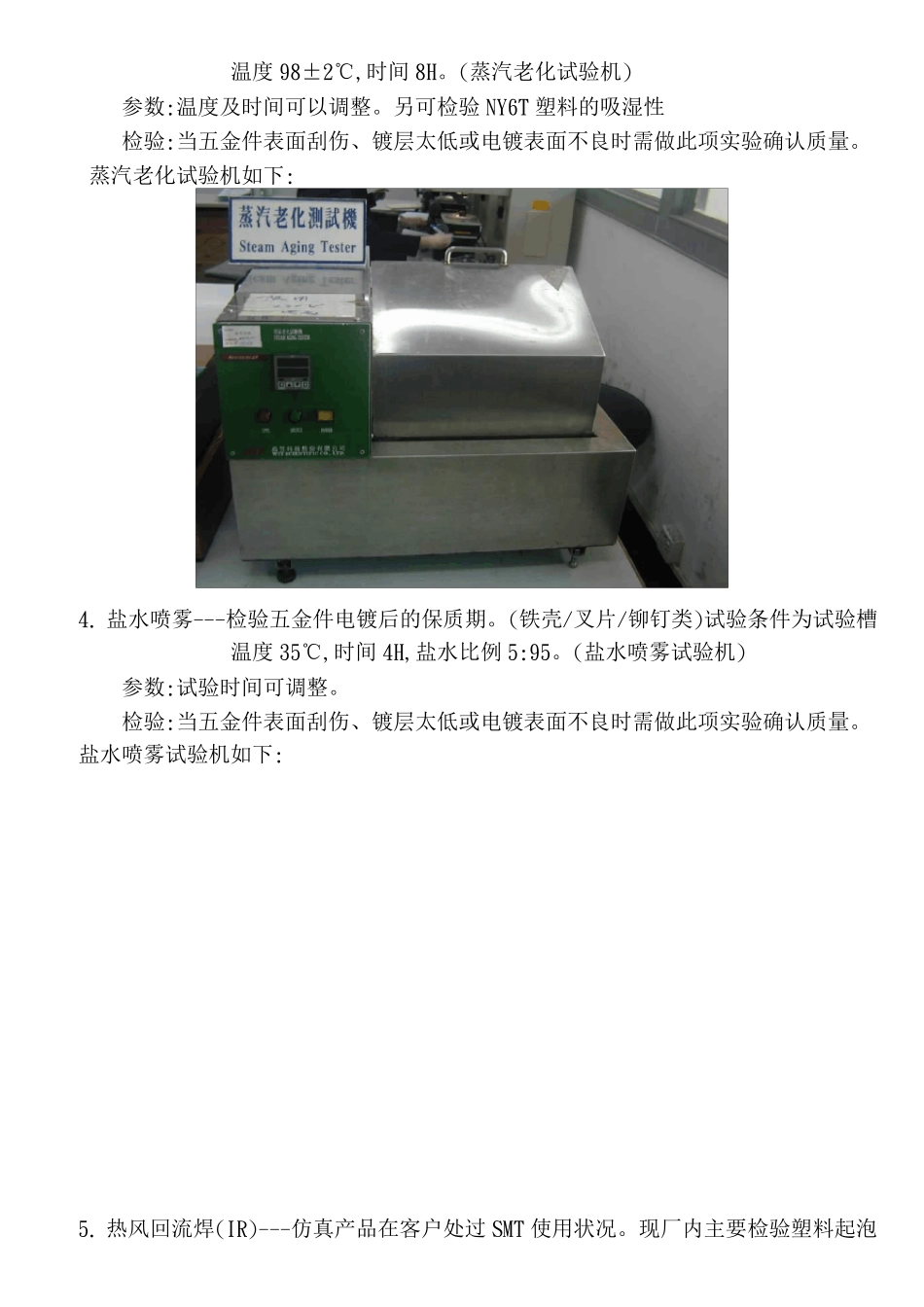

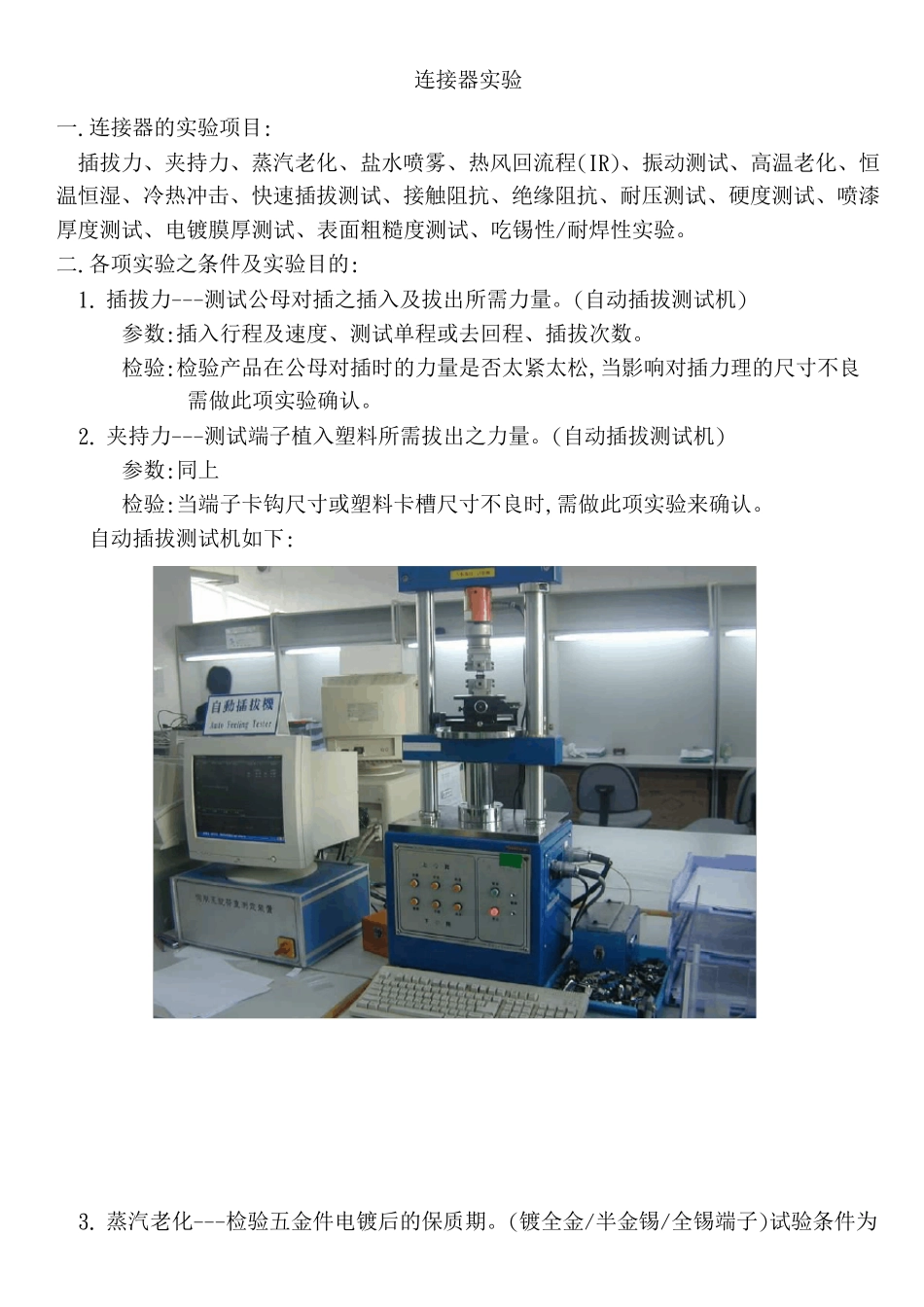

连接器实验 一.连接器的实验项目: 插拔力、夹持力、蒸汽老化、盐水喷雾、热风回流程(IR)、振动测试、高温老化、恒温恒湿、冷热冲击、快速插拔测试、接触阻抗、绝缘阻抗、耐压测试、硬度测试、喷漆厚度测试、电镀膜厚测试、表面粗糙度测试、吃锡性/耐焊性实验。 二.各项实验之条件及实验目的: 1. 插拔力---测试公母对插之插入及拔出所需力量。(自动插拔测试机) 参数:插入行程及速度、测试单程或去回程、插拔次数。 检验:检验产品在公母对插时的力量是否太紧太松,当影响对插力理的尺寸不良需做此项实验确认。 2. 夹持力---测试端子植入塑料所需拔出之力量。(自动插拔测试机) 参数:同上 检验:当端子卡钩尺寸或塑料卡槽尺寸不良时,需做此项实验来确认。 自动插拔测试机如下: 3. 蒸汽老化---检验五金件电镀后的保质期。(镀全金/半金锡/全锡端子)试验条件为 温度98±2℃,时间 8H。(蒸汽老化试验机) 参数:温度及时间可以调整。另可检验 NY6T塑料的吸湿性 检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。 蒸汽老化试验机如下: 4. 盐水喷雾---检验五金件电镀后的保质期。(铁壳/叉片/铆钉类)试验条件为试验槽 温度35℃,时间 4H,盐水比例 5:95。(盐水喷雾试验机) 参数:试验时间可调整。 检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。 盐水喷雾试验机如下: 5. 热风回流焊(IR)---仿真产品在客户处过 SMT使用状况。现厂内主要检验塑料起泡 状况及少量产品SMT试验,实验条件为温度235±5℃,最高温度时间为3~5S。(热风回流焊试验机) 参数:实验温度/时间可以依需求调整。 检验:当塑料存放时间过长(NY6T 3个月)、镀锡铁壳或沾锡膏实验需通过此实验确认塑料是否会起泡、铁壳是否会流锡或吃锡状况。 热风回流焊试验机如下: 6. 振动测试---检验产品公母对插后的瞬间导通性,实验时将产品全部串联接到信号 测试机上测试。另也可以仿真产品在运输途中的状况。实验条件为频率 10HZ-55HZ-10HZ/分钟一个循环,振幅 1.52mm,时间为X、Y、Z各 2H。 参数:频率、振幅及时间均可依需求做调整。 检验:当产品对插口尺寸不良、产品包装不良或盖子与本体搭配不良需做此实验确认。此实验项目重点是检验产品公母接触的瞬间接触状况。 振动试验机如下: 7. 高温老化---检验塑料及端子在温度为80℃,时间96H或温度为150℃,时间4H的环 境下有无变化。(例如塑料变形或端子变色发黄) 参数:温度...
