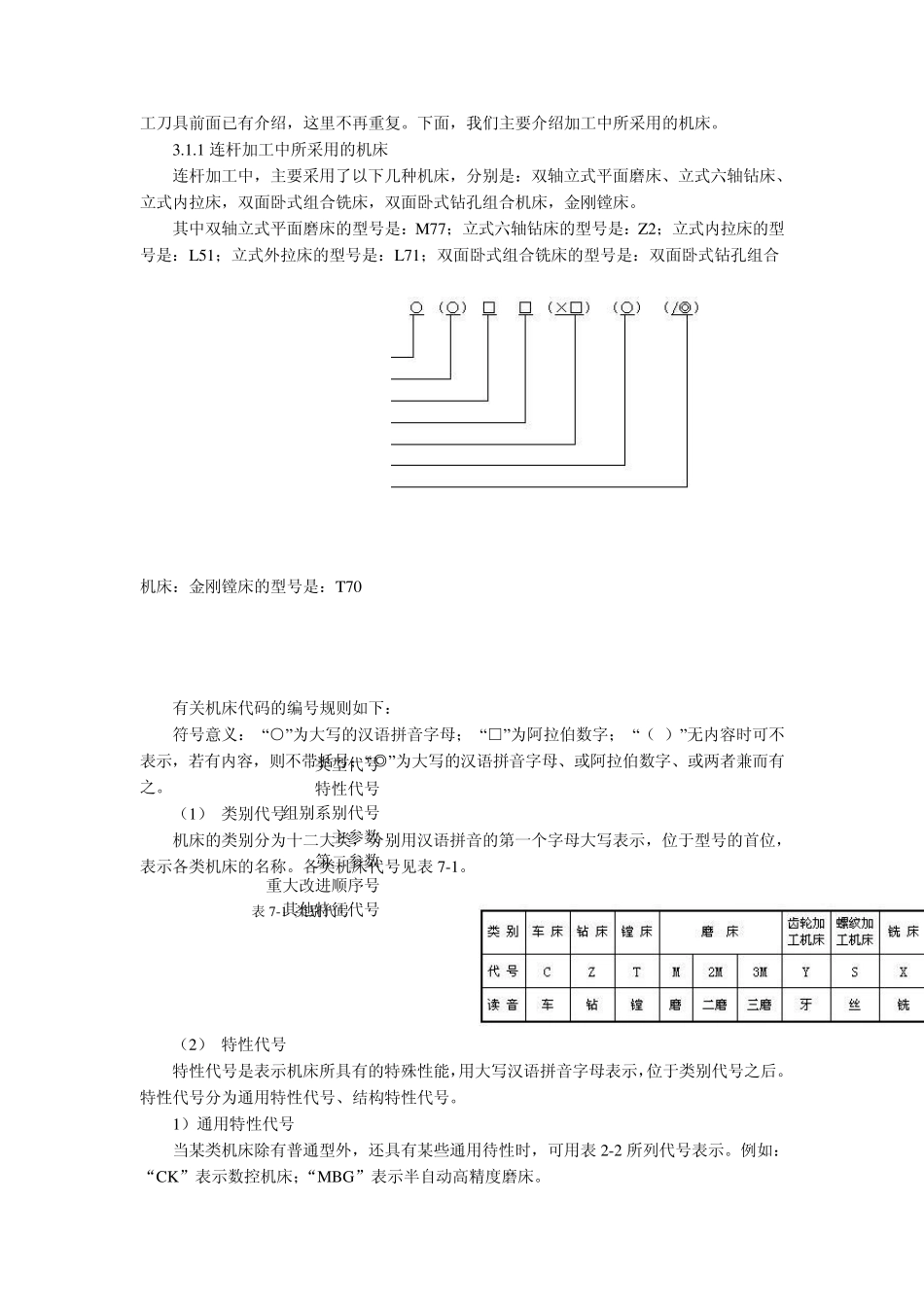

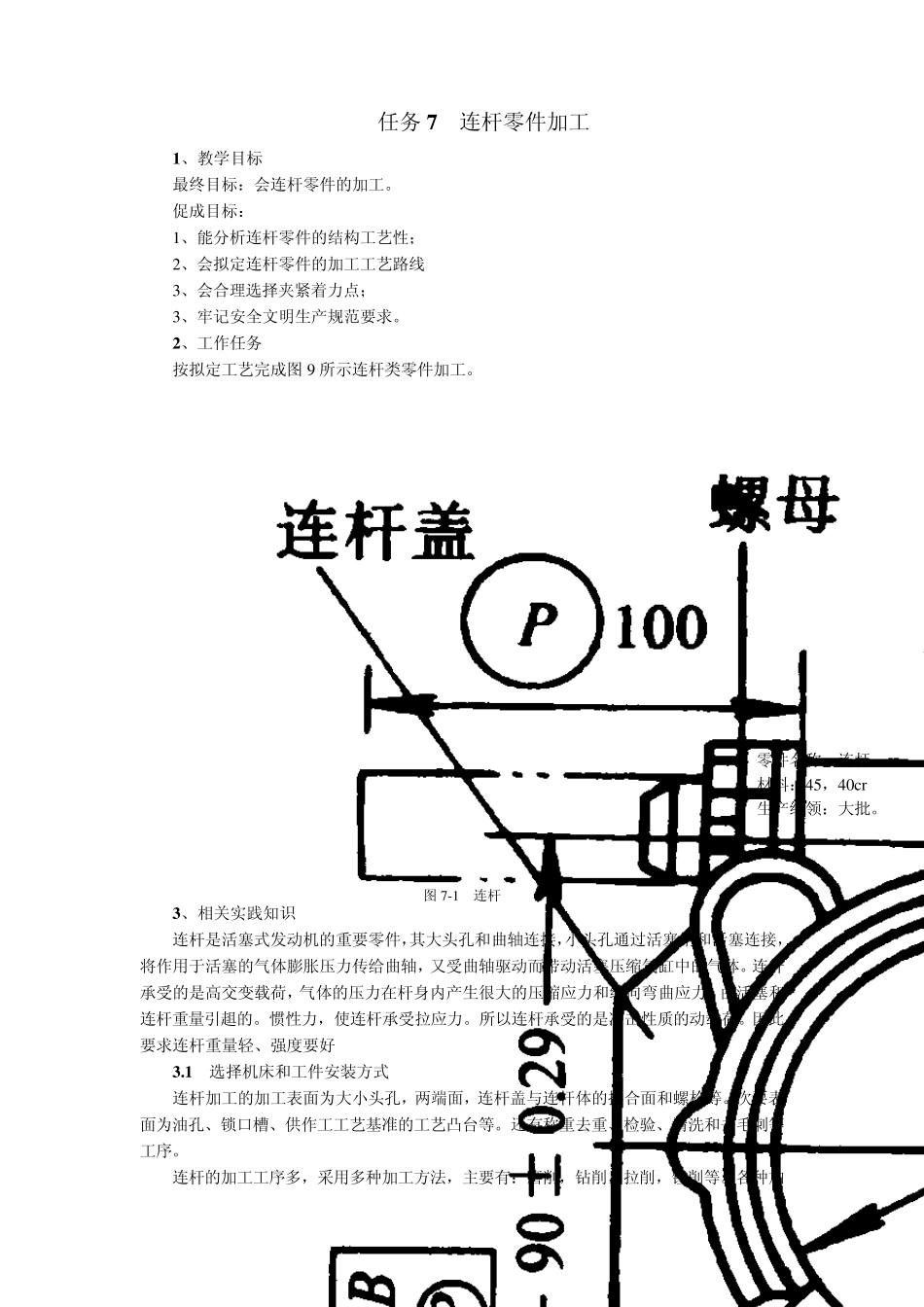

任务7 连杆零件加工 1 、教学目标 最终目标:会连杆零件的加工。 促成目标: 1、能分析连杆零件的结构工艺性; 2、会拟定连杆零件的加工工艺路线 3、会合理选择夹紧着力点; 3、牢记安全文明生产规范要求。 2 、工作任务 按拟定工艺完成图 9 所示连杆类零件加工。 图 7-1 连杆 3 、相关实践知识 连杆是活塞式发动机的重要零件,其大头孔和曲轴连接,小头孔通过活塞销和活塞连接,将作用于活塞的气体膨胀压力传给曲轴,又受曲轴驱动而带动活塞压缩气缸中的气体。连杆承受的是高交变载荷,气体的压力在杆身内产生很大的压缩应力和纵向弯曲应力,由活塞和连杆重量引趄的。惯性力,使连杆承受拉应力。所以连杆承受的是冲击性质的动载荷。因此要求连杆重量轻、强度要好 3 .1 选择机床和工件安装方式 连杆加工的加工表面为大小头孔,两端面,连杆盖与连杆体的接合面和螺栓等。次要表面为油孔、锁口槽、供作工工艺基准的工艺凸台等。还有称重去重、检验、清洗和去毛刺等工序。 连杆的加工工序多,采用多种加工方法,主要有:磨削,钻削,拉削,镗削等。各种加零件名称:连杆 材料:45,40cr 生产纲领:大批。 工刀具前面已有介绍,这里不再重复。下面,我们主要介绍加工中所采用的机床。 3.1.1 连杆加工中所采用的机床 连杆加工中,主要采用了以下几种机床,分别是:双轴立式平面磨床、立式六轴钻床、立式内拉床,双面卧式组合铣床,双面卧式钻孔组合机床,金刚镗床。 其中双轴立式平面磨床的型号是:M77;立式六轴钻床的型号是:Z2;立式内拉床的型号是:L51;立式外拉床的型号是:L71;双面卧式组合铣床的型号是:双面卧式钻孔组合机床:金刚镗床的型号是:T70 有关机床代码的编号规则如下: 符号意义: “○”为大写的汉语拼音字母; “□”为阿拉伯数字; “( )”无内容时可不表示,若有内容,则不带括号;“◎”为大写的汉语拼音字母、或阿拉伯数字、或两者兼而有之。 (1) 类别代号 机床的类别分为十二大类,分别用汉语拼音的第一个字母大写表示,位于型号的首位,表示各类机床的名称。各类机床代号见表 7-1。 (2) 特性代号 特性代号是表示机床所具有的特殊性能,用大写汉语拼音字母表示,位于类别代号之后。特性代号分为通用特性代号、结构特性代号。 1)通用特性代号 当某类机床除有普通型外,还具有某些通用待性时,可用表 2-2 所列代号表示。例如: “CK”表示数控机床;“MBG”表示半...
