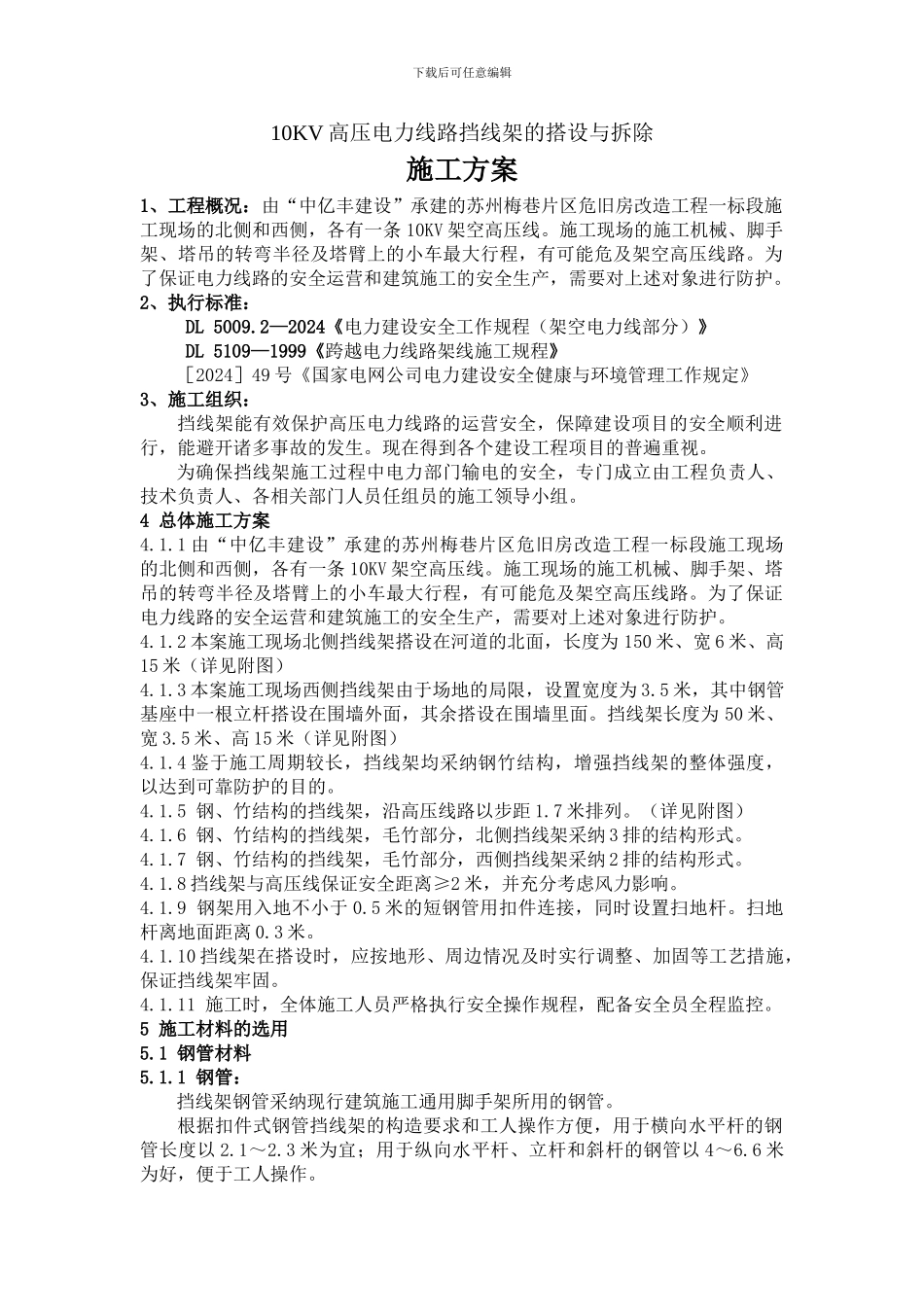

下载后可任意编辑10KV 高压电力线路挡线架的搭设与拆除施工方案1、工程概况：由“中亿丰建设”承建的苏州梅巷片区危旧房改造工程一标段施工现场的北侧和西侧，各有一条 10KV 架空高压线。施工现场的施工机械、脚手架、塔吊的转弯半径及塔臂上的小车最大行程，有可能危及架空高压线路。为了保证电力线路的安全运营和建筑施工的安全生产，需要对上述对象进行防护。2、执行标准：DL 5009.2—2024《电力建设安全工作规程（架空电力线部分）》DL 5109—1999《跨越电力线路架线施工规程》［2024］49 号《国家电网公司电力建设安全健康与环境管理工作规定》3、施工组织：挡线架能有效保护高压电力线路的运营安全，保障建设项目的安全顺利进行，能避开诸多事故的发生。现在得到各个建设工程项目的普遍重视。为确保挡线架施工过程中电力部门输电的安全，专门成立由工程负责人、技术负责人、各相关部门人员任组员的施工领导小组。4 总体施工方案4.1.1 由“中亿丰建设”承建的苏州梅巷片区危旧房改造工程一标段施工现场的北侧和西侧，各有一条 10KV 架空高压线。施工现场的施工机械、脚手架、塔吊的转弯半径及塔臂上的小车最大行程，有可能危及架空高压线路。为了保证电力线路的安全运营和建筑施工的安全生产，需要对上述对象进行防护。4.1.2 本案施工现场北侧挡线架搭设在河道的北面，长度为 150 米、宽 6 米、高15 米（详见附图）4.1.3 本案施工现场西侧挡线架由于场地的局限，设置宽度为 3.5 米，其中钢管基座中一根立杆搭设在围墙外面，其余搭设在围墙里面。挡线架长度为 50 米、宽 3.5 米、高 15 米（详见附图）4.1.4 鉴于施工周期较长，挡线架均采纳钢竹结构，增强挡线架的整体强度，以达到可靠防护的目的。4.1.5 钢、竹结构的挡线架，沿高压线路以步距 1.7 米排列。（详见附图）4.1.6 钢、竹结构的挡线架，毛竹部分，北侧挡线架采纳 3 排的结构形式。4.1.7 钢、竹结构的挡线架，毛竹部分，西侧挡线架采纳 2 排的结构形式。4.1.8 挡线架与高压线保证安全距离≥2 米，并充分考虑风力影响。4.1.9 钢架用入地不小于 0.5 米的短钢管用扣件连接，同时设置扫地杆。扫地杆离地面距离 0.3 米。4.1.10 挡线架在搭设时，应按地形、周边情况及时实行调整、加固等工艺措施，保证挡线架牢固。4.1.11 施工时，全体施工人员严格执行安全操作规程，配备安全员全程监控。5 施工材料的选用 5.1 钢管材料5.1.1 钢管：挡线...
