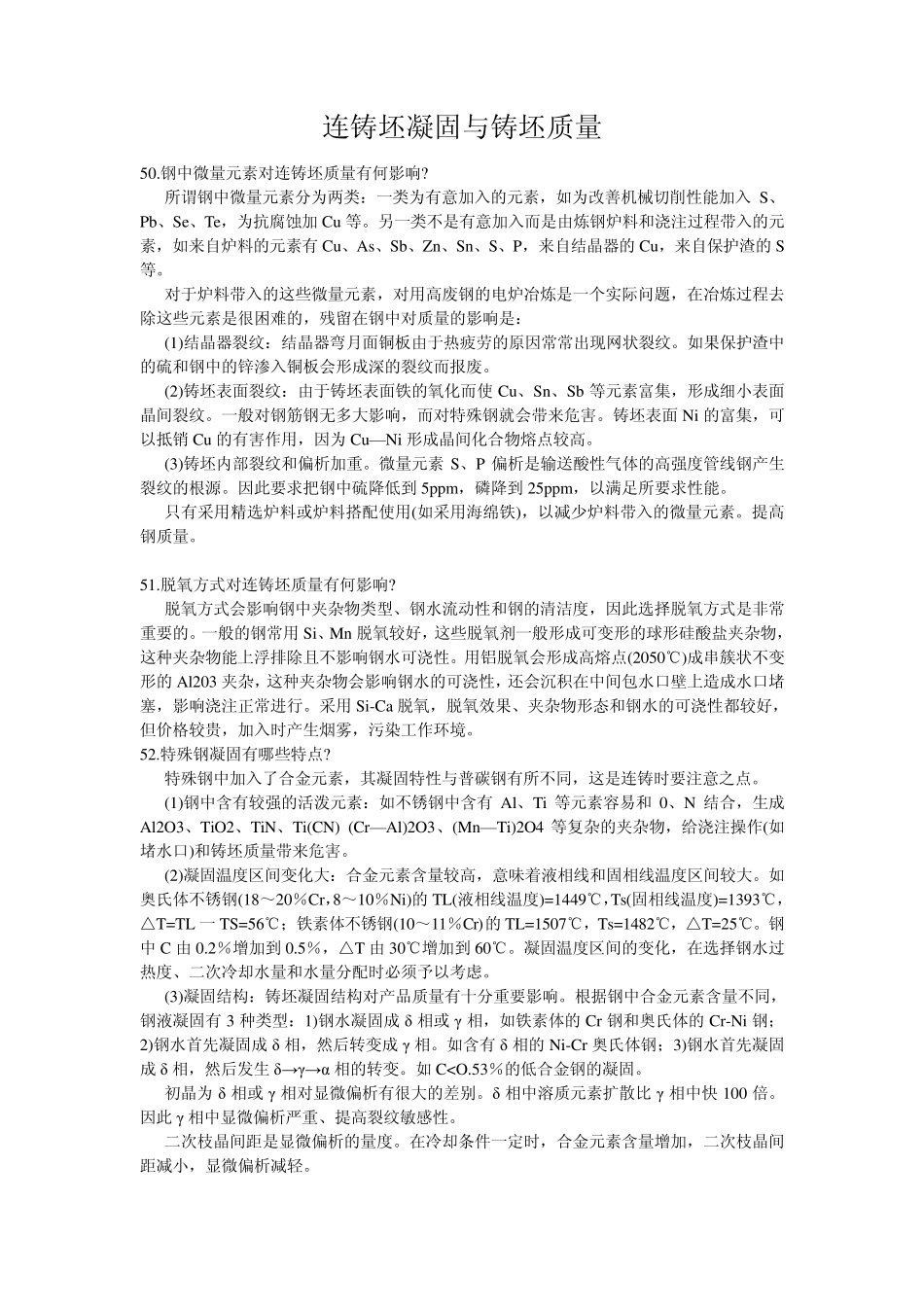

连铸坯凝固与铸坯质量 50.钢中微量元素对连铸坯质量有何影响? 所谓钢中微量元素分为两类：一类为有意加入的元素，如为改善机械切削性能加入 S、Pb、Se、Te，为抗腐蚀加 Cu 等。另一类不是有意加入而是由炼钢炉料和浇注过程带入的元素，如来自炉料的元素有 Cu、As、Sb、Zn、Sn、S、P，来自结晶器的 Cu，来自保护渣的 S等。 对于炉料带入的这些微量元素，对用高废钢的电炉冶炼是一个实际问题，在冶炼过程去除这些元素是很困难的，残留在钢中对质量的影响是： (1)结晶器裂纹：结晶器弯月面铜板由于热疲劳的原因常常出现网状裂纹。如果保护渣中的硫和钢中的锌渗入铜板会形成深的裂纹而报废。 (2)铸坯表面裂纹：由于铸坯表面铁的氧化而使 Cu、Sn、Sb 等元素富集，形成细小表面晶间裂纹。一般对钢筋钢无多大影响，而对特殊钢就会带来危害。铸坯表面 Ni 的富集，可以抵销Cu 的有害作用，因为 Cu—Ni 形成晶间化合物熔点较高。 (3)铸坯内部裂纹和偏析加重。微量元素 S、P 偏析是输送酸性气体的高强度管线钢产生裂纹的根源。因此要求把钢中硫降低到5ppm，磷降到25ppm，以满足所要求性能。 只有采用精选炉料或炉料搭配使用(如采用海绵铁)，以减少炉料带入的微量元素。提高钢质量。 51.脱氧方式对连铸坯质量有何影响? 脱氧方式会影响钢中夹杂物类型、钢水流动性和钢的清洁度，因此选择脱氧方式是非常重要的。一般的钢常用 Si、Mn 脱氧较好，这些脱氧剂一般形成可变形的球形硅酸盐夹杂物，这种夹杂物能上浮排除且不影响钢水可浇性。用铝脱氧会形成高熔点(2050℃)成串簇状不变形的 Al203 夹杂，这种夹杂物会影响钢水的可浇性，还会沉积在中间包水口壁上造成水口堵塞，影响浇注正常进行。采用 Si-Ca 脱氧，脱氧效果、夹杂物形态和钢水的可浇性都较好，但价格较贵，加入时产生烟雾，污染工作环境。 52.特殊钢凝固有哪些特点? 特殊钢中加入了合金元素，其凝固特性与普碳钢有所不同，这是连铸时要注意之点。 (1)钢中含有较强的活泼元素：如不锈钢中含有 Al、Ti 等元素容易和 0、N 结合，生成Al2O3、TiO2、TiN、Ti(CN) (Cr—Al)2O3、(Mn—Ti)2O4 等复杂的夹杂物，给浇注操作(如堵水口)和铸坯质量带来危害。 (2)凝固温度区间变化大：合金元素含量较高，意味着液相线和固相线温度区间较大。如奥氏体不锈钢(18～20％Cr，8～10％Ni)的 TL(液相线温度)=1449℃，Ts(固相线温度)=1393℃，△T=TL 一 TS=56℃；铁素体不锈钢(10～11...
