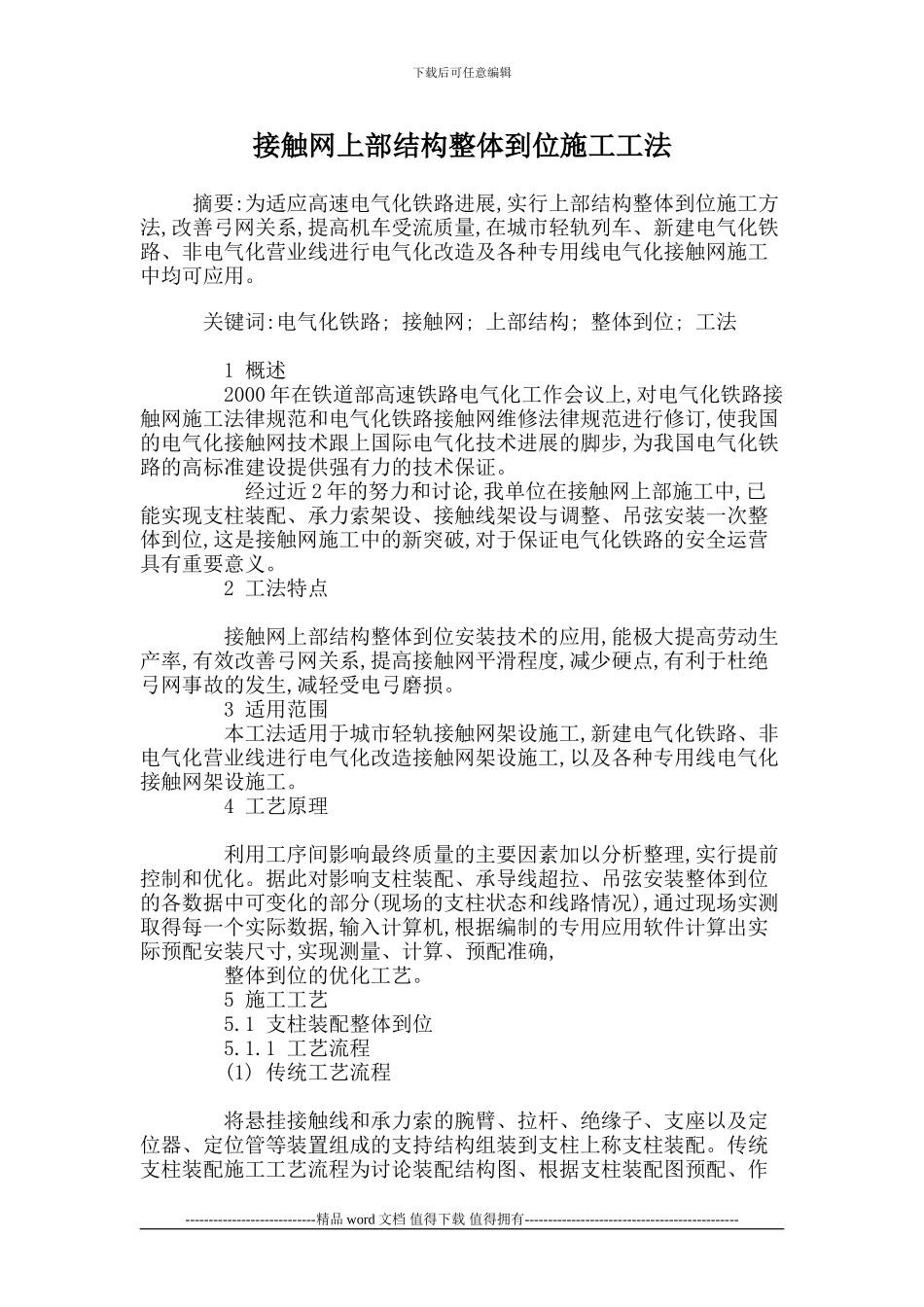

下载后可任意编辑接触网上部结构整体到位施工工法 摘要:为适应高速电气化铁路进展,实行上部结构整体到位施工方法,改善弓网关系,提高机车受流质量,在城市轻轨列车、新建电气化铁路、非电气化营业线进行电气化改造及各种专用线电气化接触网施工中均可应用。 关键词:电气化铁路; 接触网; 上部结构; 整体到位; 工法 1 概述 2000 年在铁道部高速铁路电气化工作会议上,对电气化铁路接触网施工法律规范和电气化铁路接触网维修法律规范进行修订,使我国的电气化接触网技术跟上国际电气化技术进展的脚步,为我国电气化铁路的高标准建设提供强有力的技术保证。 经过近 2 年的努力和讨论,我单位在接触网上部施工中,已能实现支柱装配、承力索架设、接触线架设与调整、吊弦安装一次整体到位,这是接触网施工中的新突破,对于保证电气化铁路的安全运营具有重要意义。 2 工法特点 接触网上部结构整体到位安装技术的应用,能极大提高劳动生产率,有效改善弓网关系,提高接触网平滑程度,减少硬点,有利于杜绝弓网事故的发生,减轻受电弓磨损。 3 适用范围 本工法适用于城市轻轨接触网架设施工,新建电气化铁路、非电气化营业线进行电气化改造接触网架设施工,以及各种专用线电气化接触网架设施工。 4 工艺原理 利用工序间影响最终质量的主要因素加以分析整理,实行提前控制和优化。据此对影响支柱装配、承导线超拉、吊弦安装整体到位的各数据中可变化的部分(现场的支柱状态和线路情况),通过现场实测取得每一个实际数据,输入计算机,根据编制的专用应用软件计算出实际预配安装尺寸,实现测量、计算、预配准确, 整体到位的优化工艺。 5 施工工艺 5.1 支柱装配整体到位 5.1.1 工艺流程 (1) 传统工艺流程 将悬挂接触线和承力索的腕臂、拉杆、绝缘子、支座以及定位器、定位管等装置组成的支持结构组装到支柱上称支柱装配。传统支柱装配施工工艺流程为讨论装配结构图、根据支柱装配图预配、作----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑业车安装、架线前后作业车调整。 (2) 支柱装配整体到位工艺流程 支柱整体到位的安装,其流程包括讨论装配图和技术条件,进行现场支柱埋设后的技术状态的测量(采集现场数据)、计算机处理数据、打印装配表、集中装配及作业车安装。 整体到位工艺流程设计比传统工艺在预配前多两个工序,即现场数据采集和计算机数据处理,少了一道...
